无风扇嵌入式迷你工业控制主机结构

　　这款迷你工控主机的结构设计，首先围绕工业现场的紧凑安装需求展开，整机采用一体化铝合金铣削壳体，上盖直接加工出密集的平行散热鳍片，没有额外加装散热风扇，完全依靠壳体金属材质的热传导特性，将内部主板、处理器、存储元件的工作热量均匀导出到鳍片表面，通过自然对流完成散热，这种设计从根源上避免了风扇转动带来的积尘、机械磨损、振动干扰问题，适配多粉尘、长时间连续运行的工业部署场景。

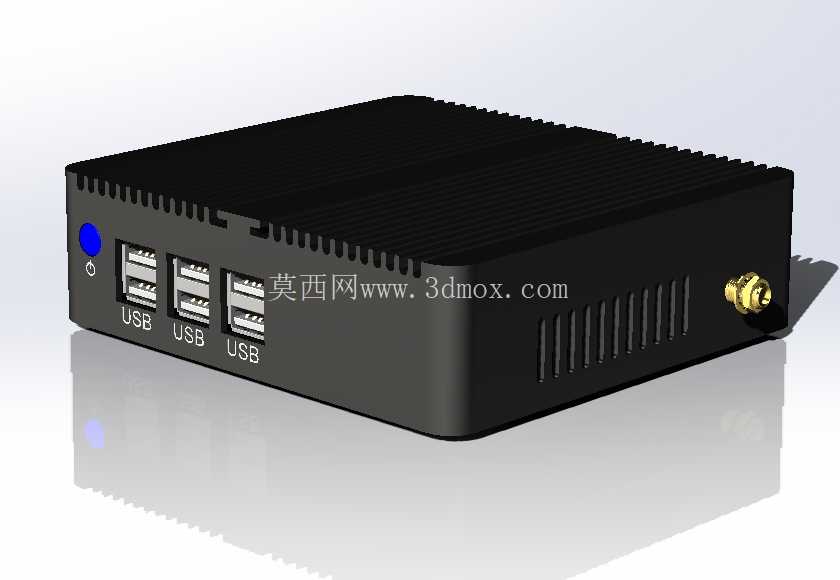

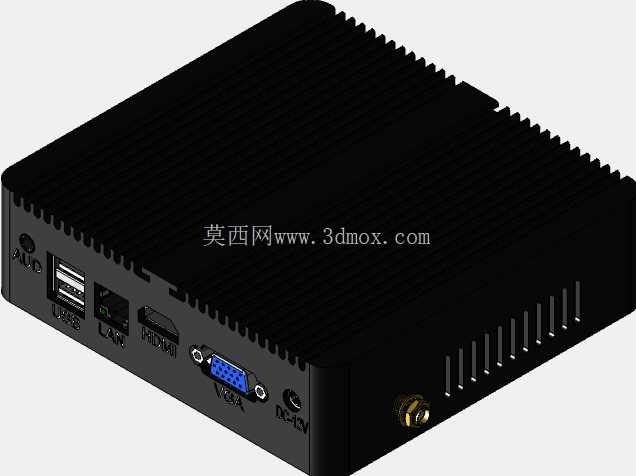

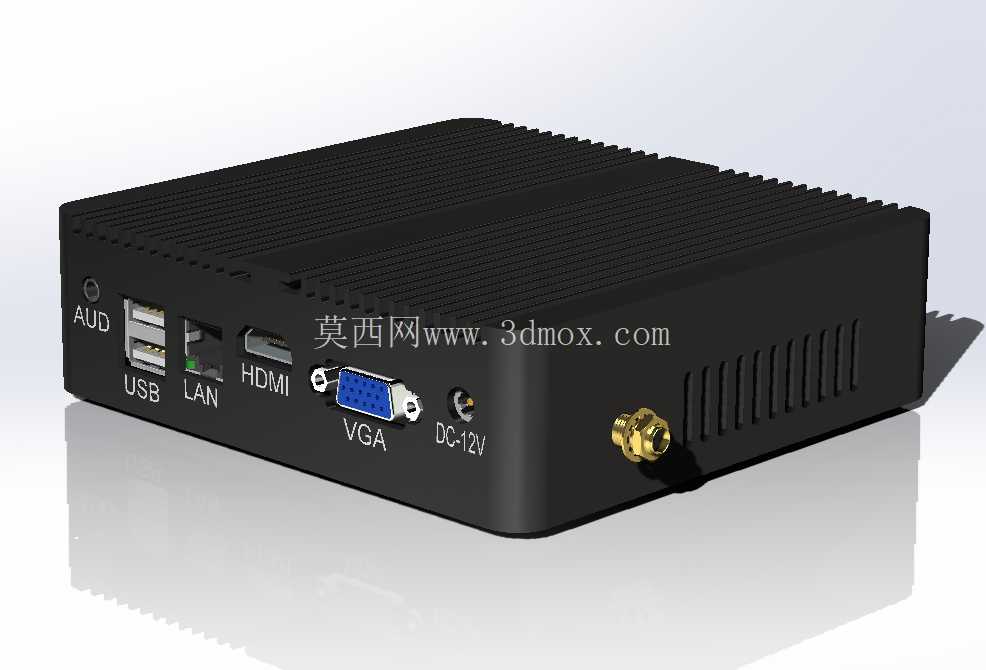

　　从接口布局来看，机身单侧集中排布了所有对外连接端口，从左至右依次设置3.5mm音频输入输出接口、双层堆叠USB2.0接口、RJ45以太网接口、HDMI高清视频输出接口、VGA模拟视频输出接口、直流12V电源输入接口，机身端部还预留了SMA天线安装座，可扩展WiFi或蓝牙无线通讯能力，所有接口的开孔位置都做了边缘倒角处理，避免插拔线材时割伤线缆外层绝缘皮，接口之间的间距经过反复校核，即使同时插入体积较大的工业接头，也不会出现相邻接口互相干涉无法插接的问题。

　　安装边界方面，整机为方正的长方体造型，底部预留了标准VESA安装孔位，可以直接固定在显示器背部、设备机柜内壁、狭小的设备舱内部，不需要额外占用独立的安装台面，壳体边角全部做了R角钝化处理，既可以避免安装过程中划伤操作人员，也能减少磕碰对壳体结构造成的形变损伤。设计思路上，这款主机没有追求消费级电子产品的轻薄外观，所有结构设计都优先服务于运行稳定性与部署便利性，壳体的鳍片高度、鳍片间距经过热仿真校核，在满负载运行状态下，壳体表面温度可以控制在合理区间，不会出现局部过热导致的元件寿命衰减问题；内部的主板固定柱采用一体化铣削成型，和壳体为同一整体，相比后期铆接的固定柱，抗振动性能更强，适配车载、移动设备等存在持续振动的安装场景。

　　实际应用场景中，这类迷你主机可以作为工业设备的上位控制终端，对接PLC、数据采集模块完成设备状态监控与指令下发，也可以作为小型自助终端、数字标牌、视觉检测工位的运算主机，相比标准尺寸的台式工控机，体积仅为前者的数十分之一，部署灵活度大幅提升，同时保留了工业场景必需的有线网络、多显示输出、宽压供电适配能力。结构细节上，壳体的拼接缝隙控制在0.1mm以内，既可以阻挡日常环境中的粉尘进入机身内部，也不会因为加工公差导致壳体装配出现错位，电源接口处做了内凹设计，插入电源插头后，插头尾部不会突出机身过多，避免安装空间狭小时插头被挤压弯折；以太网接口处预留了足够的空间，方便安装带屏蔽层的工业水晶头，也可以适配带锁扣的专用网线，防止设备运行过程中网线意外脱落导致通讯中断。从建模逻辑来看，整个壳体的特征全部采用参数化设计，散热鳍片的数量、高度、厚度都可以根据内部元件的功耗变化快速调整，接口开孔的位置、尺寸也可以根据不同主板的接口布局做适配修改，不需要重新构建整个壳体模型，大幅提升了同系列不同配置机型的结构设计效率；建模过程中所有的安装孔位都预留了标准公差，加工时不需要二次调整参数就可以直接对接CNC加工工艺，减少了设计到生产的转化环节。
