压缩机弧形阀块结构三维设计

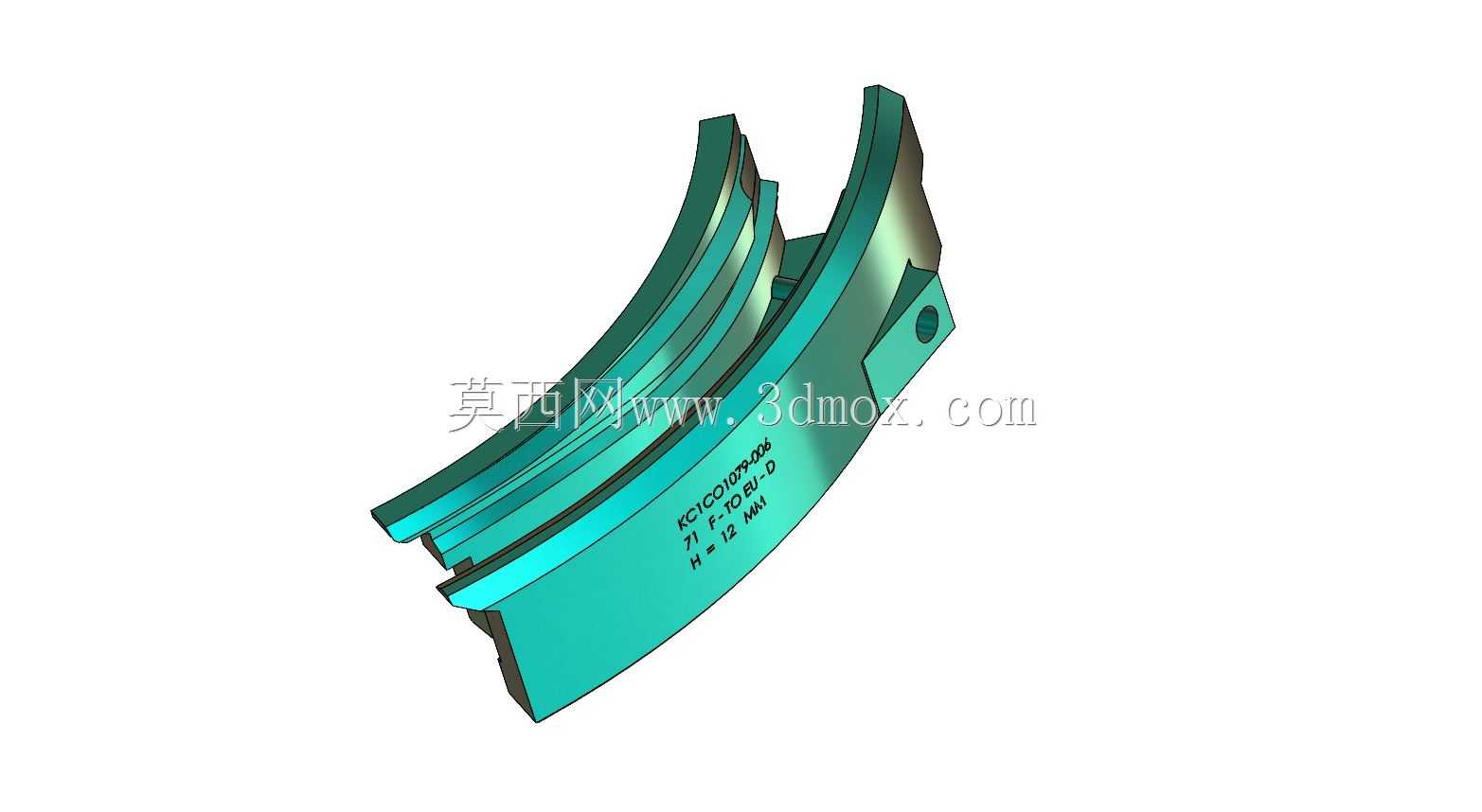

　　在往复式、回转式压缩机的气路控制单元中，这类弧形阀块是承担气流导向、密封承压的核心配套零件，常应用于中小型工艺压缩机、车载压缩机组以及工业气源站的阀组集成段，区别于常规方形阀块，其弧形轮廓是为了适配压缩机缸体的圆弧内壁安装空间，避免与缸内运动的活塞、曲柄连杆机构产生运动干涉，同时最大化利用缸体周边的有限安装区域，缩减阀组整体的外廓尺寸。从结构设计逻辑来看，该零件采用多道平行弧形筋条的布局，筋条之间的凹槽对应气流的导流通道，可在气流通过时降低局部紊流产生的压损，相比直槽式的阀块结构，弧形流道能顺着气流进入缸体的旋向做导向，减少气流对冲带来的能量损耗，提升压缩机的容积效率。

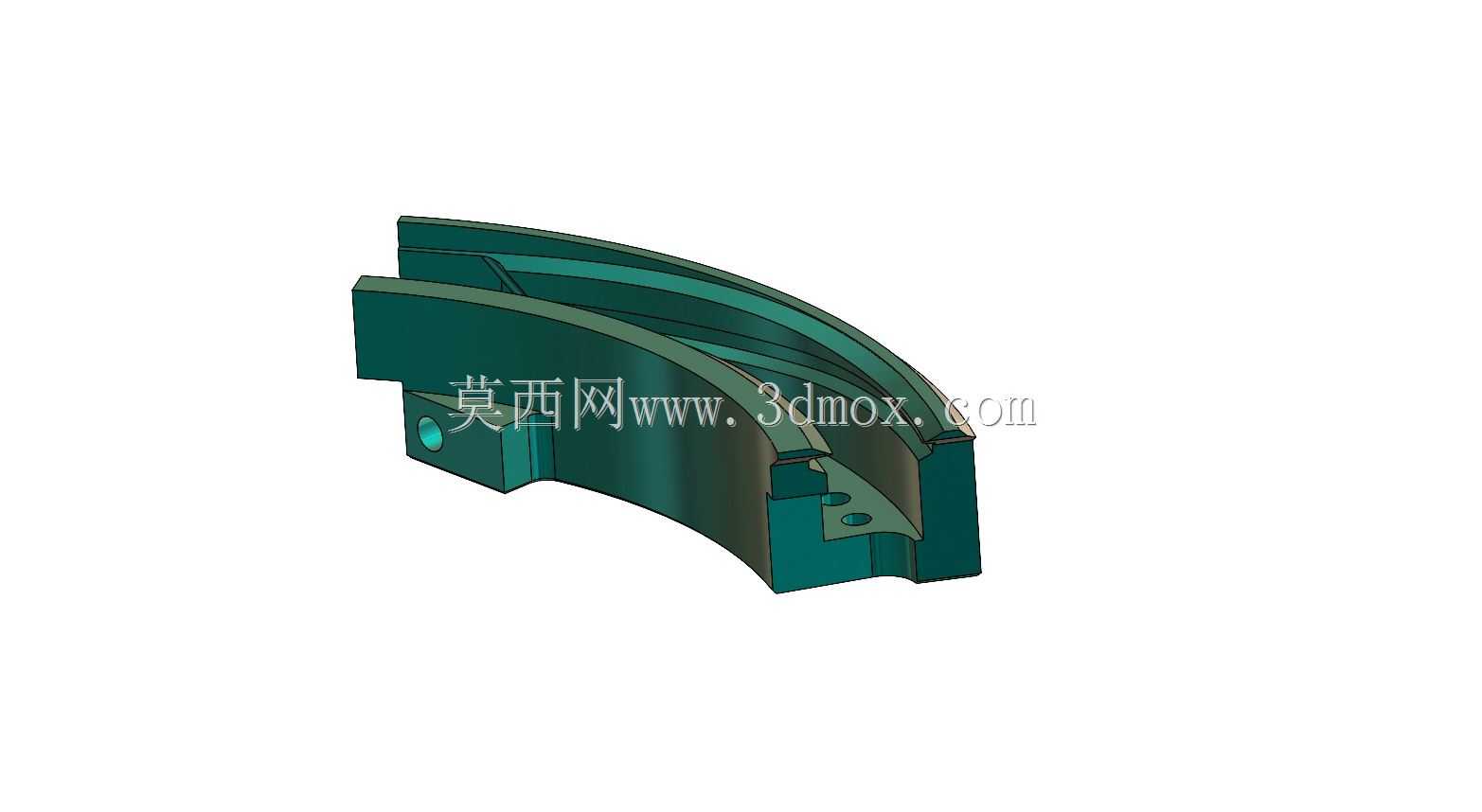

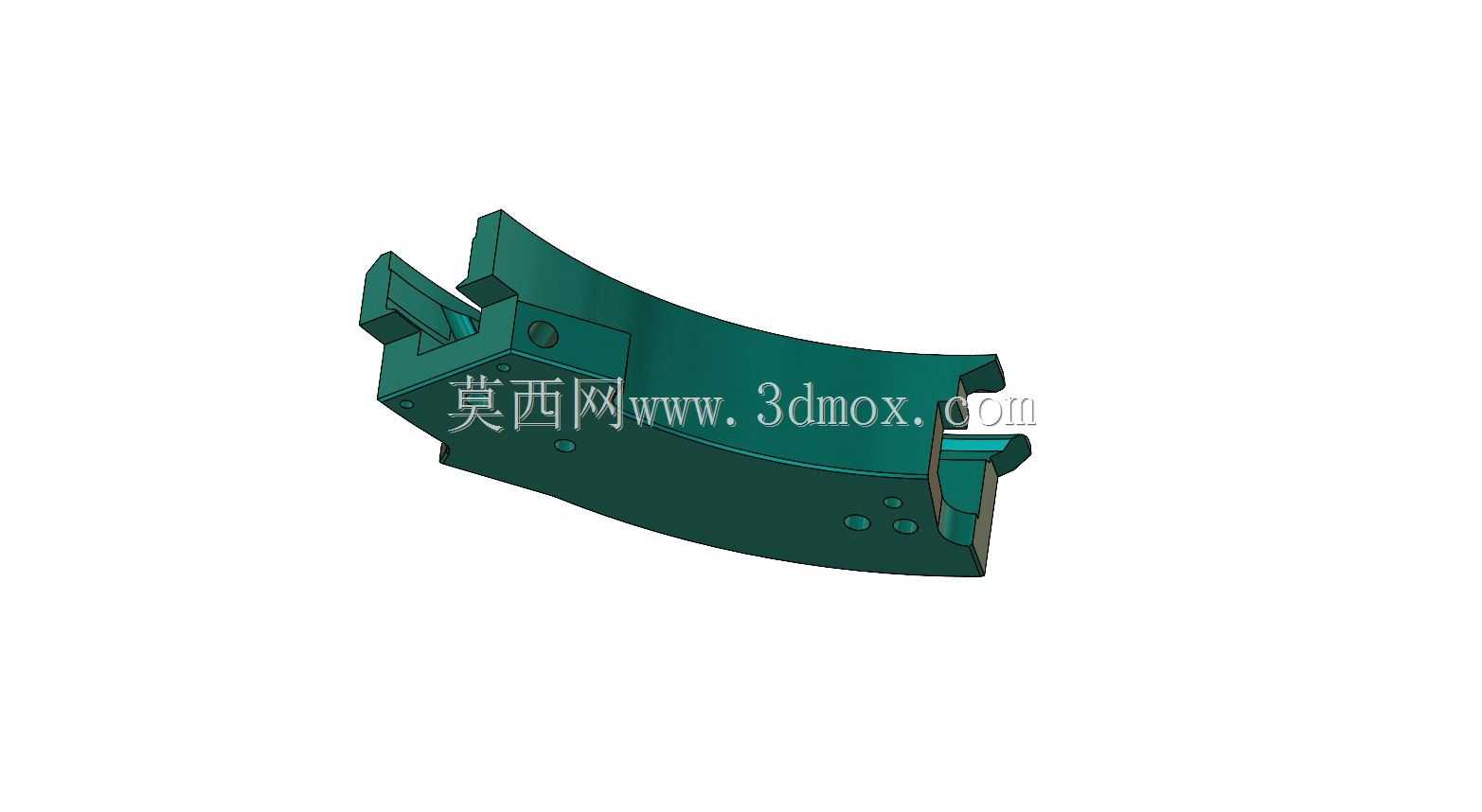

　　零件端部的通孔为安装定位孔，设计时需严格匹配缸体上的安装螺柱位置，孔位的形位公差控制在IT7级以内，保证安装后阀块与缸壁的贴合面间隙不超过0.02mm，避免高压工况下出现气体泄漏。零件侧面的弧形基面为密封配合面，加工时需要做研磨处理，表面粗糙度达到Ra0.8以下，配合对应的密封垫片可承受1.2MPa到1.6MPa的工作压力，适配常规工业压缩空气的工况需求。从安装边界来看，该阀块的轴向宽度、弧形半径完全匹配对应型号压缩机的缸体内径，安装时无需对缸体做额外的二次加工，可直接替换同规格的老旧阀块，筋条的高度设计经过运动仿真校核，在活塞运行到上止点时，阀块最突出的筋条顶端与活塞端面的安全间隙保持在3mm以上，杜绝运行过程中出现碰撞刮擦的风险。

　　在实际建模过程中，这类弧形零件需要先以缸体的内壁圆弧为基准绘制基础草图，再通过拉伸、切除命令逐步做出筋条与流道结构，端部的安装孔需要添加对应的倒角特征，避免安装时螺柱刮伤孔壁影响装配精度，零件的壁厚经过强度校核，最薄处的壁厚不小于5mm，在额定工作压力下的形变位移量不超过0.01mm，满足长期承压运行的结构强度要求。这类阀块在压缩机的检修场景中也有较高的应用价值，当原有阀块出现流道结焦、密封面磨损导致的漏气、压损上升问题时，可直接更换该结构件快速恢复机组的运行效率，其多筋条的结构设计也在一定程度上提升了零件自身的结构刚度，相比单弧形板的阀块，抗形变能力提升40%以上，在压缩机频繁启停的压力交变工况下，不易出现疲劳开裂的问题。流道的转角位置全部做了R2的圆角过渡，避免应力集中，同时减少气流中的杂质、油污在转角处堆积结焦，延长阀块的维护周期，适配有油润滑、无油润滑两类压缩机的使用场景。
