螺杆压缩机用双叶螺旋转子结构设计

在工业压缩设备的核心部件体系中，双叶螺旋转子是螺杆式压缩机实现气体介质增压的核心做功元件，其加工精度、曲面轮廓度直接决定整台压缩设备的容积效率、运行噪声与长期服役可靠性。这类转子的应用场景覆盖了工业气动系统供气、工艺气体增压、制冷循环压缩等多个工业领域，从车间气动工具的动力源供气，到化工流程中的特殊介质压缩，再到商用中央空调的制冷压缩回路，都能看到这类螺旋转子的实际应用。

从功能特性来看，双叶螺旋转子依靠一对相互啮合的螺旋转子同步反向旋转，通过转子齿槽与机壳内壁形成的封闭容积周期性变化，完成进气、压缩、排气的连续工作过程，相较于往复式压缩结构，其没有往复运动的惯性力，运行转速更高、振动更小，相同排气量下的整机体积更紧凑。本次设计的双叶螺旋转子，针对多轴联动加工场景做了轮廓优化，转子的螺旋升角经过反复校核，啮合过程中的齿间间隙控制在微米级，既避免转子运转过程中出现齿面刮蹭，又能最大限度减少压缩过程中的气体内泄漏，保证压缩效率。

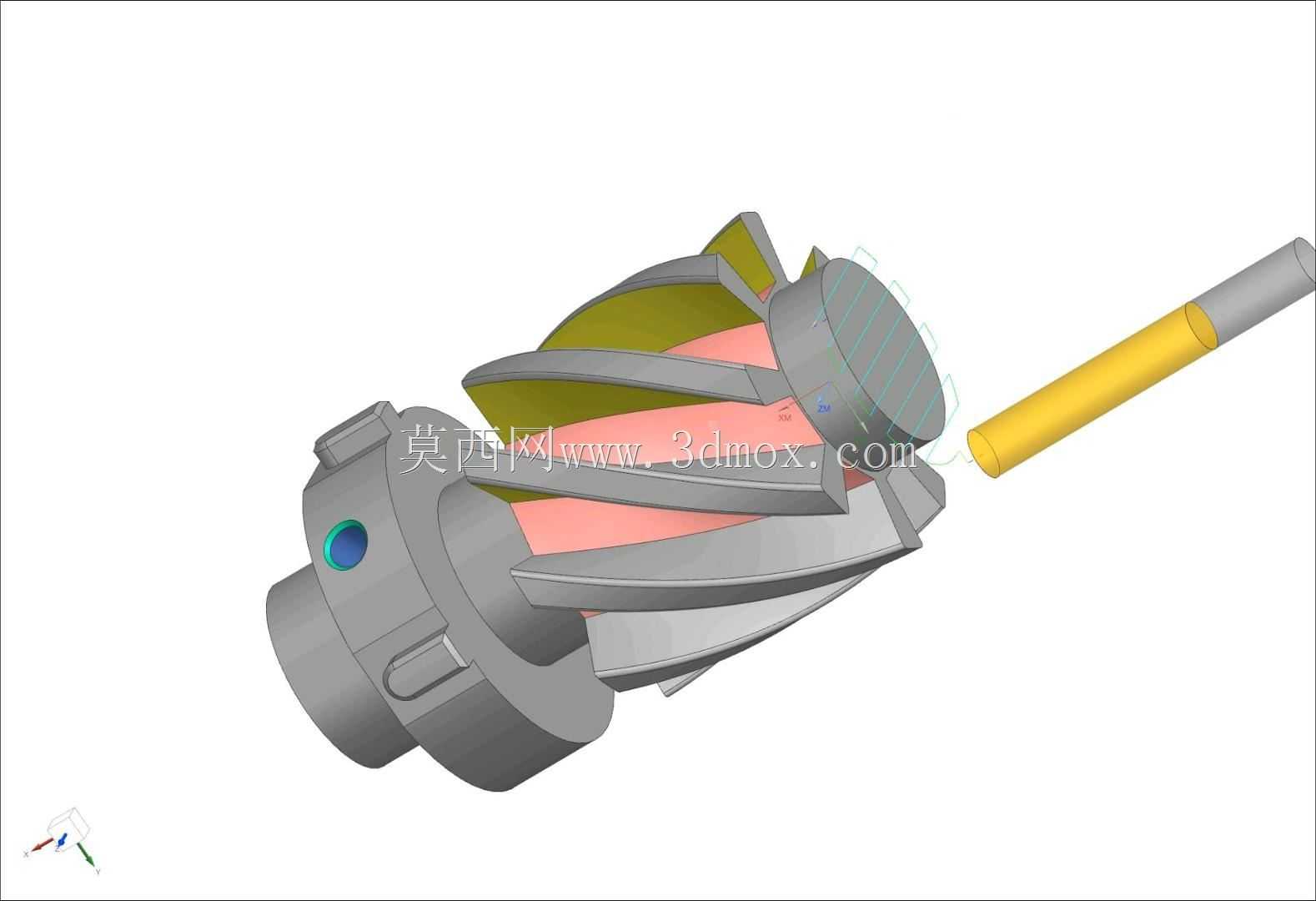

设计过程中首先要匹配对应排量的压缩机腔体尺寸，转子的大径、小径以及有效工作段长度，直接决定了单圈旋转的理论排气量，在确定基础参数后，需要对螺旋型线进行逐段拟合，交错的螺旋曲面不能出现曲率突变，否则不仅会增加数控加工的走刀难度，还会在运转过程中产生气流脉动，诱发异常噪声。不同颜色的曲面分区，对应的是精加工阶段的不同走刀策略，比如齿顶圆弧面采用等高线环绕走刀，保证圆柱度公差，螺旋啮合面采用五轴联动侧刃铣削，减少接刀痕对型面精度的影响，端面安装定位面则采用磨削工艺，保证与转子轴线的垂直度要求，避免装配后出现转子偏摆。

从安装边界来看，转子一端设置有定位轴颈与传动连接结构，用于和同步齿轮、驱动轴系进行连接，轴颈处的公差配合选用过渡配合，保证传动过程中的同轴度，转子本体上设置有动平衡去重区域，在完成型面加工后需要做高速动平衡校正，将剩余不平衡量控制在允许范围内，避免高转速运行下产生额外振动。转子的轴向定位依靠端面的止推结构实现，安装时需要预留合理的热膨胀间隙，避免设备运行升温后转子热伸长导致的端面摩擦。

这类螺旋转子的加工对数控编程的要求极高，因为螺旋曲面是连续的空间曲面，普通三轴机床无法完成完整型面的加工，必须采用多轴联动加工中心，刀具路径规划时需要充分考虑刀具的摆角范围，避免刀柄与转子齿槽发生碰撞，同时要控制每刀的切削步距，保证加工后的表面粗糙度满足密封要求，减少后续抛光工序的工作量。精加工阶段的刀具选择也有讲究，针对不同的曲面区域选用对应直径的硬质合金铣刀，狭窄的齿根区域用小直径刀具清根，大面区域用大直径刀具提高加工效率，每道工序后都要进行型面检测，通过三坐标测量仪对螺旋型线的各个截面进行采点比对，确保实际加工轮廓和设计模型的偏差在公差带范围内。

在实际设备运行中，转子的啮合精度直接影响压缩系统的能源效率，如果型面加工误差过大，齿间泄漏量增加，要达到额定排气压力就需要更高的驱动功率，直接拉高设备运行的能耗，同时过大的间隙还会导致排气温度升高，影响润滑油的使用寿命，严重时甚至会出现转子咬死的故障。因此在设计阶段就需要充分考虑加工工艺性，在保证型线气动性能的前提下，尽量简化曲面的复杂程度，降低加工难度，同时兼顾装配过程中的对中需求，设置合理的定位基准，让现场装配人员能够快速完成转子间隙的调整，保证整机装配后的性能达到设计指标。
