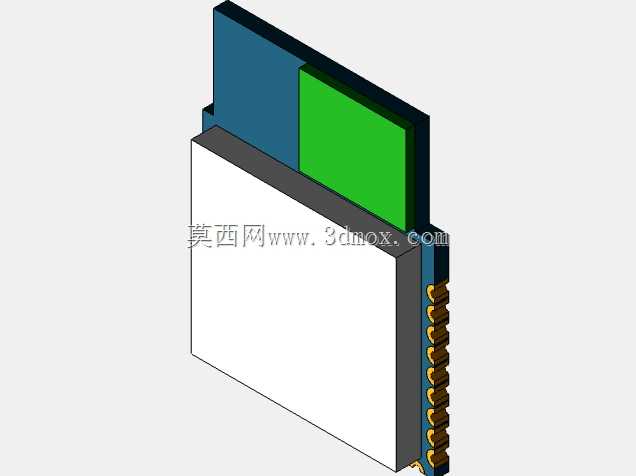

UWB双频段UART接口射频收发模块结构

项目分类:通讯工具类 发布时间:2025-10-12 ID:1085329
  • UWB双频段UART接口射频收发模块结构
  • UWB双频段UART接口射频收发模块结构
  • UWB双频段UART接口射频收发模块结构

  在室内高精度定位、工业资产追踪、汽车数字钥匙、近距离安全测距这类场景里,超宽带射频收发模块是核心感知硬件,本次呈现的这款双频段UWB收发模块,就是面向这类高精度测距需求做的结构设计落地。做这类板载射频模块的结构设计时,首先要锚定实际应用的安装约束——这类模块大多是直接表贴在主控PCB上,所以整体外形必须严格适配SMT回流焊的工艺要求,侧边的半孔焊盘做了等间距排布,焊盘的伸出长度、相邻焊盘的间距都严格匹配常规表贴器件的焊盘设计规范,避免生产过程中出现连锡、虚焊的问题。

  模块的整体结构做了分层堆叠设计,最底层是陶瓷基材的射频基板,承载核心的射频前端电路,基板上方做了金属屏蔽罩的安装位,屏蔽罩采用折边卡扣式结构,不需要额外点胶固定,装配时直接压合即可卡紧在基板的预留焊盘上,既可以屏蔽外界电磁干扰对射频链路的影响,也能避免模块自身的射频信号对外围电路造成串扰。模块侧边预留的排焊盘里,除了UART通讯的收发引脚、电源引脚、接地引脚之外,还预留了硬件复位、中断触发的功能引脚,引脚定义的排布顺序参考了主流表贴射频模块的通用定义,方便硬件工程师做原理图设计时直接兼容替代,不需要重新调整PCB走线。

  考虑到6.5GHz和8GHz双频段的射频性能要求,模块内置的UWB陶瓷天线做了独立的净空区域设计,天线所在的基板区域没有铺铜,也没有布置任何金属结构件,屏蔽罩在天线对应位置做了切角避让,避免金属遮挡影响天线的辐射效率,实测这个结构下的全向辐射增益可以满足10米范围内厘米级测距的信号要求。模块的整体厚度控制在3mm以内,长宽尺寸适配常用的12x16mm表贴封装规格,安装时不需要在主控板上开避让槽,直接贴合焊盘放置即可,对于内部空间紧张的穿戴设备、汽车PEPS模块、工业定位标签这类产品来说,这个尺寸边界可以大幅降低整机的结构堆叠难度。做结构建模的时候,特意把焊盘的倒角、屏蔽罩的卡扣凸点、基板的分层厚度都做了1:1还原,甚至连焊盘表面的沉金层厚度对应的台阶都做了细节呈现,硬件工程师在做整机PCB布局的时候,可以直接把这个模型导入到装配文件里,检查模块和周边接插件、结构壳体的间隙,避免出现装配干涉。另外考虑到SMT生产时的吸嘴取料需求,模块屏蔽罩的顶面做了完整的平面区域,没有凸起或者凹槽,平整度控制在0.1mm以内,完全适配高速贴片机的吸嘴取料要求,不需要额外增加定制吸嘴的成本。

  在实际的项目应用里,这类模块不需要做额外的射频校准,外围只需要搭配简单的电源滤波电路就可以正常工作,结构设计上预留的屏蔽罩接地焊盘,可以直接和主控板的地网连接,进一步提升电磁兼容性能,即使在工业现场有变频器、伺服电机这类强电磁干扰源的环境下,依然可以保持稳定的测距精度。很多工程师做这类射频模块的选型建模时,容易忽略天线净空区的结构要求,直接把模块贴靠金属壳体或者其他金属器件布置,最后导致测距性能大幅下降,这个模型里特意把需要净空的区域做了示意性的结构标注,导入装配后可以直接生成净空检查的参考范围,减少硬件调试阶段的反复改板次数。模块的边角都做了0.3mm的倒角处理,避免生产转运过程中基板边角出现崩边,同时也能减少贴装时的器件卡料问题,这些细节都是在大量SMT生产项目里总结出来的设计经验,在建模的时候都完整还原到了结构里。
