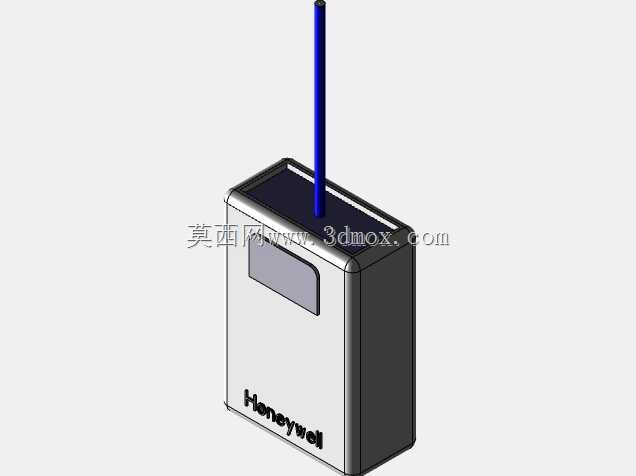

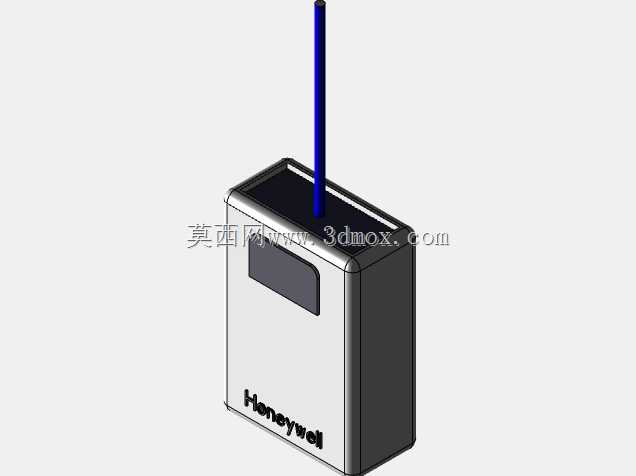

霍尼韦尔固定式条码扫描器三维结构

在零售收银、仓储物流分拣、生产线物料追溯、医药流通核验这类高频条码识别场景里，固定式条码扫描器是支撑数据自动采集的核心终端部件，本次建模的霍尼韦尔3320g型号扫描器，是这类场景里应用覆盖率较高的一款固定式识读设备。从实际落地的安装场景来看，这款设备常被部署在收银台台面嵌入式安装位、自动化分拣线的侧边识读工位、生产流水线的工装板旁侧，也可搭配立式支架安装在快递网点的出库核验工位，不需要操作人员手持设备，只要待识别条码经过设备的识读视场范围，就能自动完成条码信息的抓取与上传，大幅降低连续作业场景下的操作人员劳动强度。

从设备的功能特性来看，这款扫描器支持一维码、常见标准二维码的识读，对印刷质量一般的纸质条码、表面覆有透明塑膜的商品条码、轻微磨损的物流面单条码都有较好的识读兼容性，识读窗口的视场角度经过调校，在常规安装高度下可以覆盖主流快递面单、商品吊牌的条码印刷区域，不需要操作人员刻意调整条码的摆放角度就能完成识别。设备顶部延伸出的细长结构是状态指示天线，可搭配外接的声光提示模块，在识读成功时给出明确的反馈信号，方便嘈杂车间环境下的作业人员确认识别状态，避免漏扫、重复扫描的问题。

从三维建模的设计思路来看，整个模型的结构拆分完全对照实物的装配逻辑来搭建：主体外壳分为前盖、后盖两个主要注塑件，前盖预留了识读窗口的安装沉台，沉台的深度刚好匹配透明防护面板的厚度，装配后防护面板和前盖外表面保持齐平，避免长期使用过程中积灰、残留包装胶带残胶；后盖部分预留了壁挂安装孔位、数据线出线槽，安装孔位的间距符合小型工业识别设备的通用安装孔距标准，可以直接适配市面上常见的L型安装支架、台面固定底座，不需要额外加工转接板。设备正面的品牌标识区域做了下沉式的丝印位，建模时保留了该区域的台阶特征，方便后续做外观渲染时赋予不同的表面质感。

关于外形尺寸与安装边界，这款扫描器的主体为近似长方体的圆角结构，所有边角都做了R3左右的圆角过渡，既符合注塑件的脱模工艺要求，也能避免安装、搬运过程中尖锐边角划伤操作人员。主体的长宽高尺寸适配常规的台面安装空间，不会占用过多的收银台、流水线工位面积；顶部的指示天线为细长圆柱结构，建模时严格对照实物的长度比例，安装时需要注意天线上方预留足够的空间，避免和上方的流水线护板、台面置物架产生干涉。设备底部预留了防滑胶垫的安装槽位，平放使用时胶垫可以增加和台面的摩擦力，避免扫码过程中设备被数据线拖拽移位；壁挂安装时则可以通过后盖的两个沉头孔直接用螺丝固定在墙面或支架立面上，沉头孔的深度刚好容纳M3沉头螺丝的头部，装配后螺丝头不会突出后盖表面，保证设备和安装面完全贴合。

从结构设计的细节来看，设备外壳的壁厚保持均匀，符合ABS注塑件的工艺要求，避免注塑过程中出现缩痕、翘曲的问题；识读窗口的内侧预留了扫描模组的安装定位柱，定位柱的位置和模组的安装孔一一对应，装配时不需要额外调整位置就能保证模组的识读角度和窗口对齐。数据线的出线位置做了圆角过渡的防护结构，避免长期弯折数据线导致线芯断裂，提升设备在频繁移动、调整安装位置场景下的使用寿命。
