扭簧式直线导向限位导轨组件结构

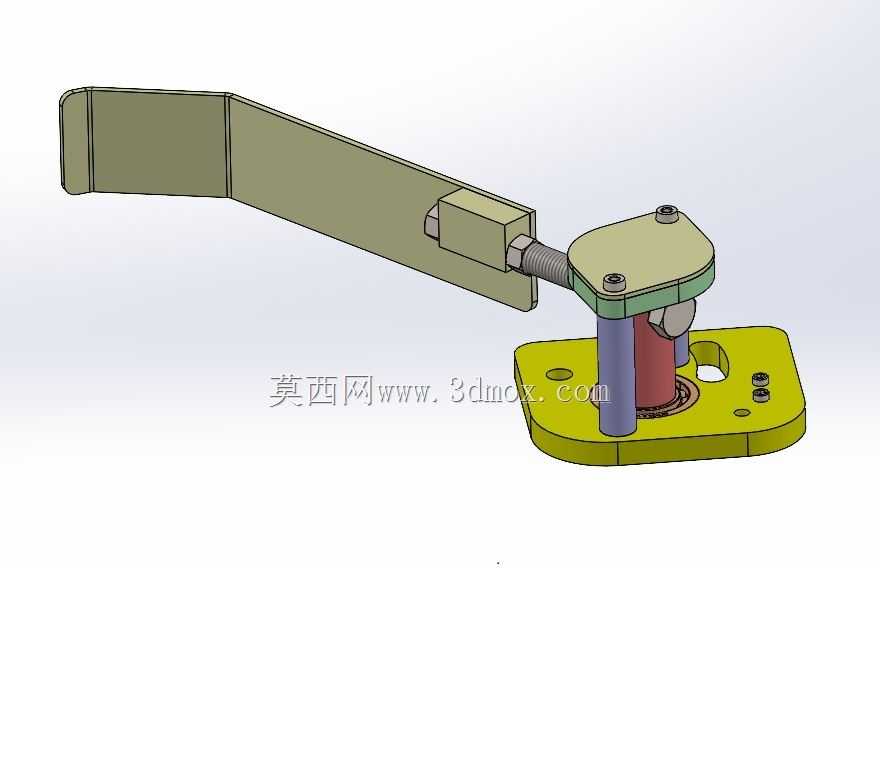

　　这类带扭簧复位结构的导轨组件，多配套在流体控制阀块的执行端做行程导向使用，在工业自控阀门、小型气动执行机构的工位上很常见，日常工况里主要承担执行端的直线运动导向、行程限位以及失压复位的功能，避免执行杆在动作过程中出现偏摆、卡滞，同时在动力源断供时靠扭簧预紧力带动执行件回到初始安全位，防止管路介质失控泄漏。从结构设计逻辑来看，整个组件以带安装孔的方形底板作为安装基准，底板上预留的两个通孔直接对应阀块端面的定位螺柱，安装时不需要额外做适配加工，直接穿螺栓锁紧就能完成固定，底板中心的通孔刚好对齐阀块的执行杆伸出位，保证执行杆的运动轴线和导轨导向方向完全重合，从安装根源上消除偏载带来的磨损问题。

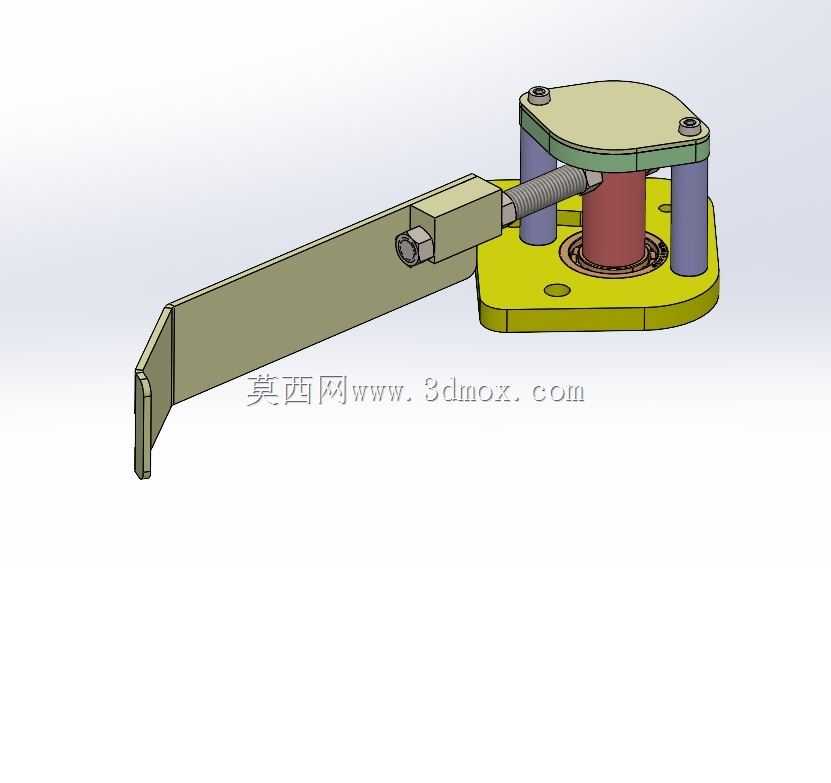

　　导向部分采用三根立式导柱做支撑，导柱顶端用盖板做轴向限位，中间的滑动座套在导柱上做直线往复运动，滑动座侧面延伸出的长条形导向臂是和外部执行件连接的接口，臂端预留的锁紧螺孔可以直接和外部拨杆、挡块类零件锁紧，不需要额外设计转接件。扭簧结构嵌套在中心执行杆的外侧，一端卡在滑动座的定位槽里，另一端卡在底板的固定凸台上，预紧扭矩可以通过调整滑动座的初始安装角度来适配不同工况的复位力需求，设计时特意把扭簧的工作行程控制在弹性形变的安全区间内，避免长期反复动作出现塑性失效。

　　实际选型适配时要注意安装边界，整个组件的总高度不超过导柱长度加底板、盖板的厚度，横向延伸的导向臂在最大伸出位时不会超出阀块的安装侧边界，不会和周边的管路、接头产生运动干涉；导柱和滑动座之间采用小间隙配合，表面做硬化处理来降低长期往复运动的磨损量，滑动座和中心执行杆之间采用浮动连接结构，能抵消一部分阀块加工带来的同轴度误差，避免动作卡滞。这类导轨组件和普通光轴导轨的区别在于自带复位弹性元件，不需要额外配置复位弹簧或者复位气缸，在小型阀块、紧凑安装空间的工位上能大幅节省安装空间，减少配套零件数量，降低整体装配复杂度。

　　日常工况中这类结构常用在气动换向阀、小型流量调节阀的执行端，承担行程导向和失位复位的作用，动作响应速度快，复位精度稳定，长期运行下的故障率比外置复位结构的阀组低很多。建模时特意还原了各个零件的配合间隙、锁紧结构的细节，比如导柱和底板的过盈配合位、导向臂端的锁紧螺母结构、扭簧的端部卡接结构都做了完整还原，能直接用来做装配干涉检查、运动仿真验证，也可以作为同类紧凑复位导向机构的设计参考，调整导柱长度、扭簧线径、导向臂长度就能适配不同行程、不同复位力的工况需求。
