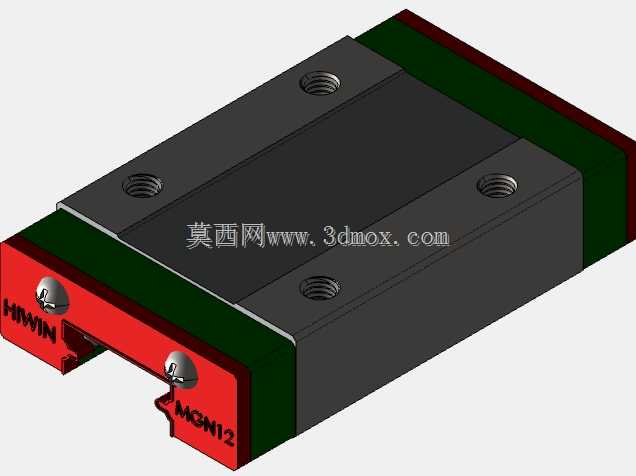

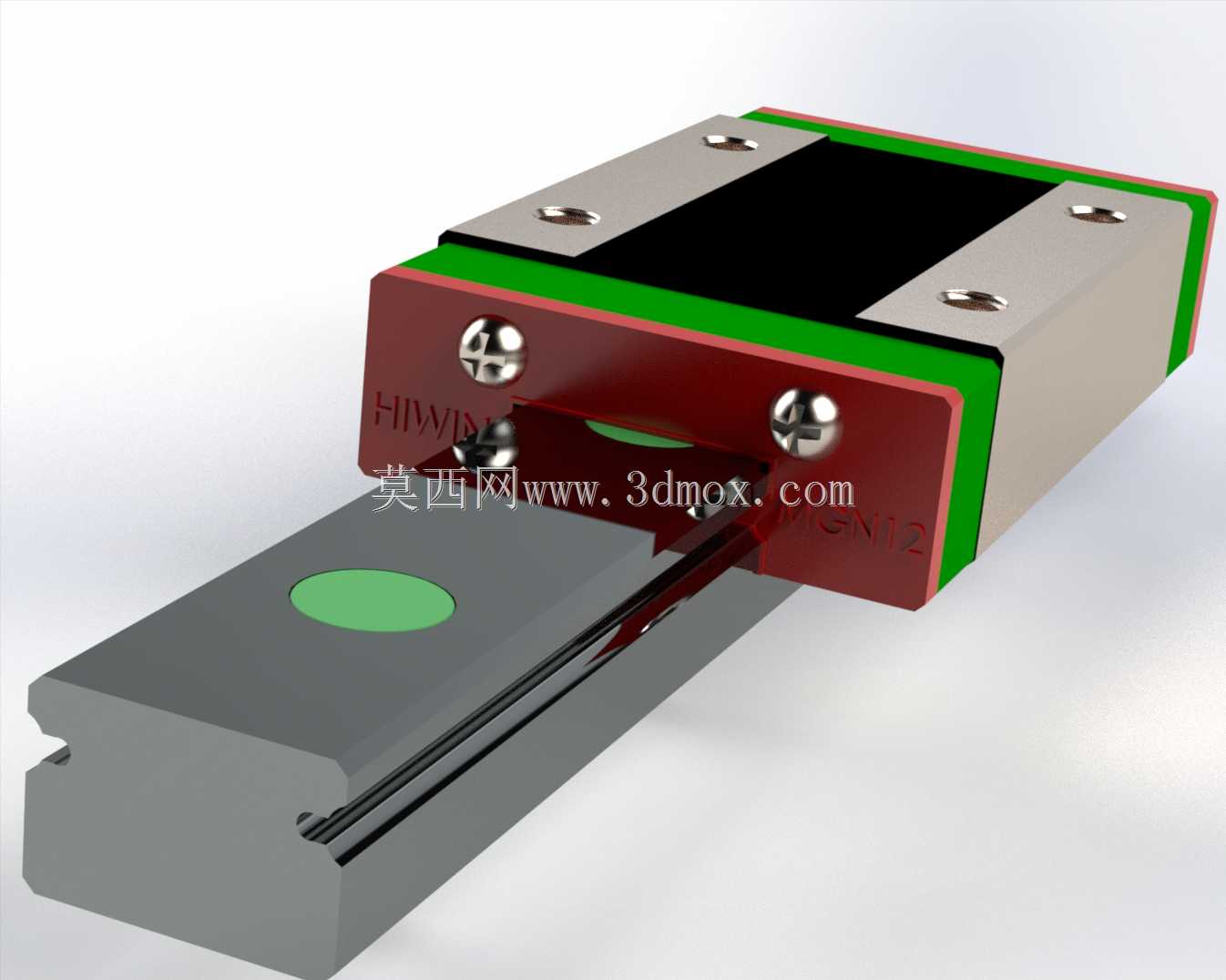

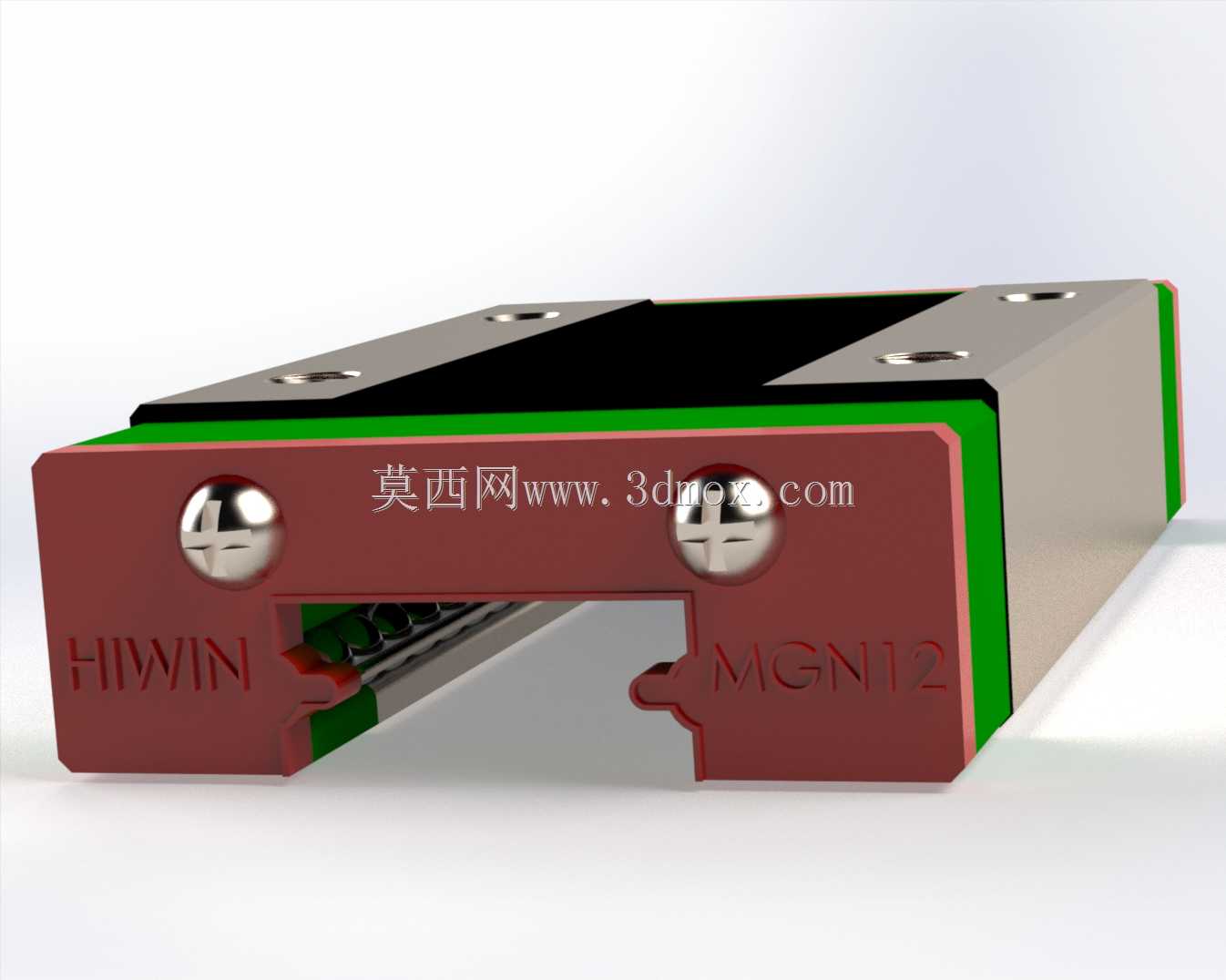

上银MGN12H微型直线导轨滑架结构

　　在桌面级自动化装配工位、小型检测设备的位移模组、3D打印设备的运动轴、实验室精密取样机构这类对安装空间有严格限制的场景里，微型直线导轨的选型往往直接决定整套机构的运行精度与寿命，MGN12H规格的导轨滑架就是这类场景里应用极广的一款线性传动部件。从结构设计逻辑来看，这款滑架采用了四列圆弧接触式的钢球滚道设计，接触角设置为45度，这种设计的核心考量是在有限的滑座截面尺寸内，同时承受来自径向、反径向以及两个横向的额定载荷，哪怕是安装面存在小幅的形位公差偏差，滚道的接触结构也能通过钢球的自适应接触抵消一部分安装误差带来的内部应力，避免出现卡滞、预压波动过大的问题。滑架的主体采用合金钢材质加工，滚道部位经过高频淬硬处理，表面硬度达到HRC58-62，淬硬层深度控制在0.8-1.2mm区间，既保证了滚道接触区域的耐磨性能，又能让滑座基体保持足够的韧性，避免在承受冲击载荷时出现整体脆裂。滑架端面的回流循环结构采用了低阻力的树脂端盖，钢球在滚道与回流通道之间的过渡位置做了相切圆弧处理，没有突变的折角，钢球循环过程中的碰撞噪音被控制在极低水平，运行时的阻力波动也更小，哪怕是在高速微进给的工况下，也不会出现爬行现象。

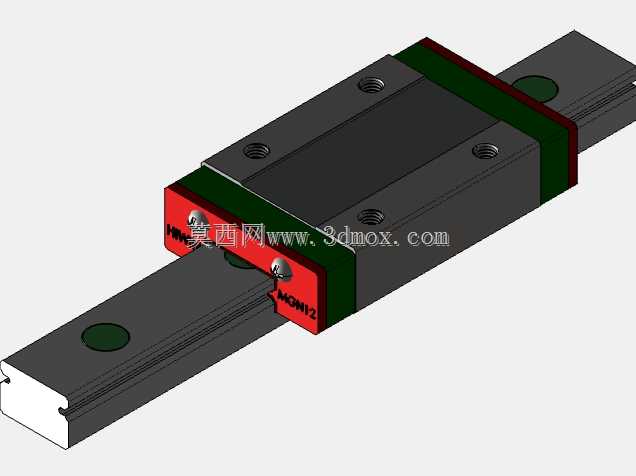

　　从安装边界尺寸来看，这款导轨的公称宽度为12mm，滑架的总宽度为27mm，滑座长度为34.7mm，安装孔采用M3螺纹孔，孔距为20mm，导轨的安装孔间距为25mm，适配的安装螺栓为M3内六角圆柱头螺钉，整个滑架加上导轨组合后的总高度仅为13mm，对于Z轴方向安装空间紧张的小型设备来说，这个尺寸边界能大幅压缩整体机构的体积。在实际选型使用时，需要注意滑架的预压等级匹配，轻预压等级适用于低阻力、高精度定位的检测类设备，中预压等级适用于有一定切削载荷、需要更高刚性的小型加工工位，预压量的调整是通过钢球直径的选配实现的，建模时需要预留出预压调整的尺寸公差带，避免装配后出现预压过大导致滑架运行阻力陡增的问题。

　　滑架侧面的密封件采用了双唇式丁腈橡胶结构，内侧的唇口紧贴导轨表面，能阻挡大部分粉尘、切削碎屑进入滚道内部，端盖上还预留了润滑脂注油口，可以定期补充润滑脂，延长整体的使用寿命，在有洁净要求的半导体、医疗检测设备场景里，还可以更换为低发尘量的氟橡胶密封件，适配洁净车间的使用要求。导轨本身的基准面做了精磨处理，安装时需要将导轨的基准侧紧贴安装基座的定位面，通过侧向顶丝固定后再锁紧安装螺栓，滑架的基准侧同样有对应的标记面，安装时需要和导轨基准侧保持同侧，避免出现侧向间隙导致的运行精度偏差。

　　在做三维结构设计时，这款滑架的安装孔位、外形轮廓都需要严格按照实际尺寸建模，尤其是滑架在导轨上的行程极限位置，需要预留出端盖的安全间隙，避免机构运行到行程末端时撞坏端盖的回流结构，同时还要考虑润滑管路的安装空间，不能让周边的走线、其他结构件干涉注油嘴的操作空间。对于多轴叠加的小型直角坐标机器人来说，这款12mm规格的微型导轨可以直接作为X、Y轴的传动导向，搭配微型丝杠或者同步带传动，就能实现微米级的重复定位精度，滑架本身的自重很轻，运动时的惯性极小，哪怕是高速往复运动，也不会带来过大的冲击载荷，能有效降低配套驱动电机的负载扭矩要求。在一些需要做微幅调整的光学调整架、镜头调焦机构里，这款滑架的低阻力特性也能让手动调节的手感更顺滑，不会出现松紧不均的问题，滚道的接触刚性也能保证调整到位后不会出现位置漂移，满足光学系统的稳定性要求。建模过程中，钢球的排布需要严格按照实际循环路径绘制，不能简化掉回流通道的结构，因为在做干涉检查时，滑架运行到极限位置时，端盖的回流结构往往是最容易和周边零件发生干涉的部位，同时滑架上的安装螺纹孔深度也要准确还原，避免设计时选用过长的安装螺钉，顶到内部的钢球滚道，造成滑架报废。
