工业配套电动鼓风机组件结构设计

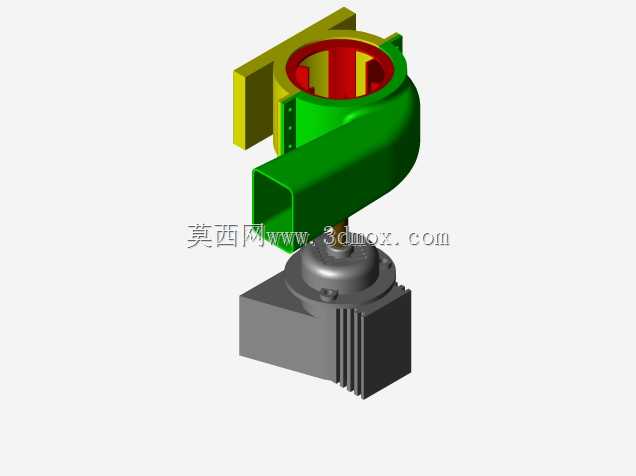

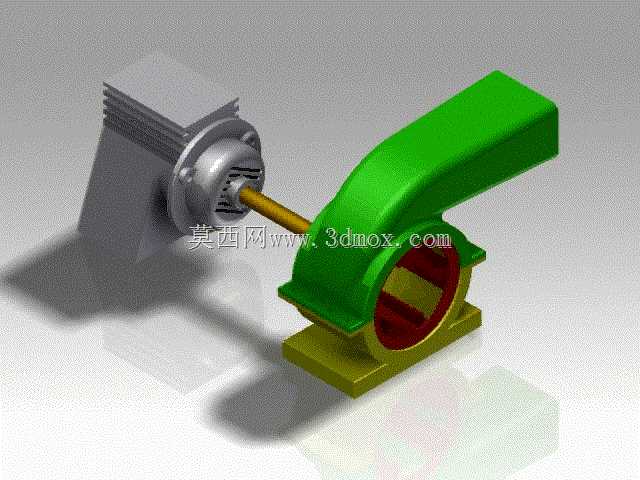

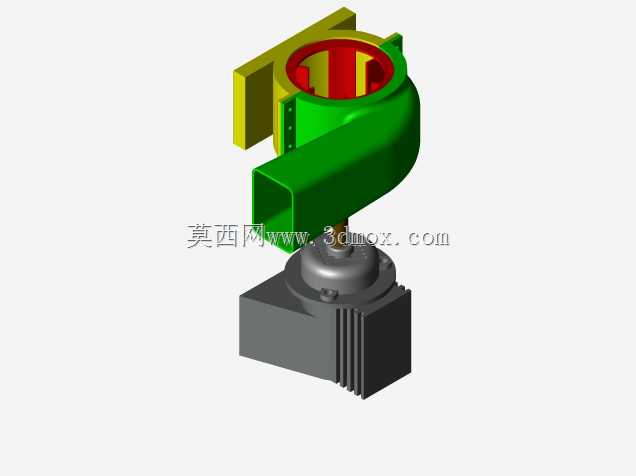

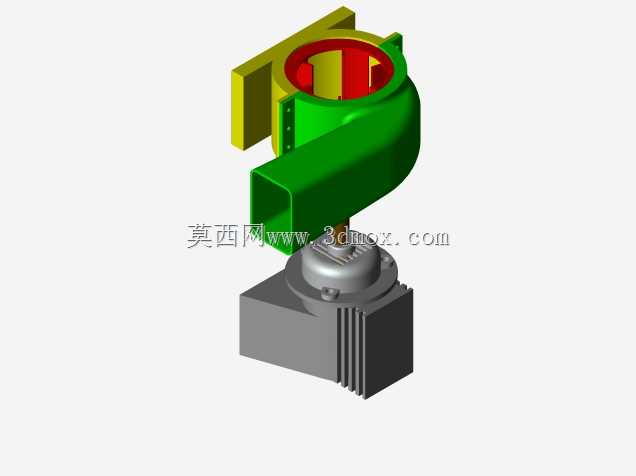

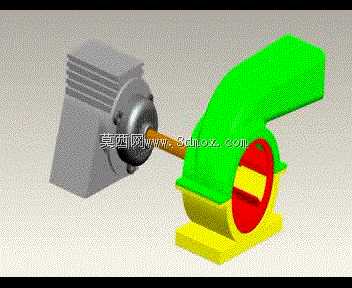

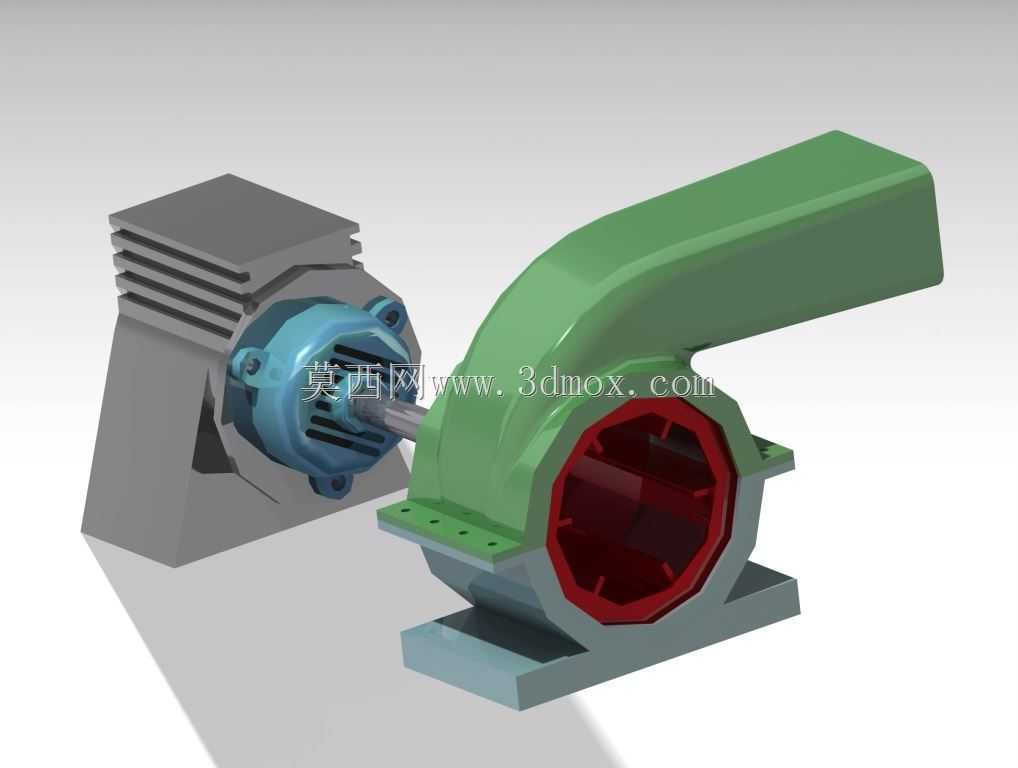

　　蜗壳部分采用渐开线式流道设计，绿色壳体的曲面曲率完全匹配气流从叶轮径向甩出后的转向路径，内壁没有突兀的折角结构，能最大程度降低气流紊流带来的噪音与风压损失，蜗壳的出风口采用平直法兰接口，可直接对接圆形通风管道，不需要额外加装变径接头就能适配常规工业通风管路的安装尺寸。安装底座采用一体化铸造型式的承托结构，底部预留了四个对称分布的螺栓安装孔，孔位间距符合通用小型风机的安装尺寸规范，不管是安装在设备机架的平面台面上，还是固定在独立的混凝土减震基座上，都能直接对位安装，不需要现场重新打孔适配。在工业生产的风送、通风散热、低压气源供给场景中，电动鼓风机是覆盖轻工、电子、机械加工、物料输送多个领域的常用动力部件，这套组件的结构设计完全围绕实际工况的安装适配、运行稳定性展开，没有冗余的装饰性结构，每一处几何特征都服务于功能实现。从结构组成来看，组件分为动力输入段、传动连接段、蜗壳导流段、安装支撑段四个核心部分，动力端采用标准卧式电机的安装接口，输出轴通过刚性联轴结构与风机叶轮直连，省去了皮带传动带来的张紧维护需求，传动效率损失控制在极低水平，适合连续长时间运行的工况。

　　设计过程中优先考虑了运行时的动平衡余量，电机轴与叶轮的连接位设置了定位轴肩，装配时可以直接靠轴肩完成轴向定位，不需要反复调整叶轮的轴向位置就能保证叶轮与蜗壳内壁的周向间隙均匀，避免运行时出现叶轮擦碰蜗壳的故障。传动段的轴伸长度经过精确计算，既保证电机端盖与蜗壳侧壁之间留有足够的散热间隙，让电机运行时的热量可以通过自然对流快速散出，又不会因为轴伸过长导致轴系挠度变大，引发运行振动超标的问题。蜗壳与底座的连接采用加强筋过渡结构，在蜗壳底部的受力集中位置布置了三条放射状的加强筋，既可以降低壳体的整体壁厚、减少铸件重量，又能保证风机运行时蜗壳不会因为气流脉动产生共振变形。

　　在实际应用场景中，这类鼓风机组件既可以作为小型物料输送系统的风源，用来输送塑料粒子、谷物等轻质颗粒物料，也可以配套在工业设备的散热系统中，为电焊机、注塑机、电控柜等发热设备提供强制通风冷却的气流，还能用于车间工位的局部送风、除尘系统的前置引风环节。安装边界方面，组件的整体宽度控制在常规小型风机的安装尺寸范围内，电机尾部的散热风罩不会超出安装底座的投影范围，安装时不需要在底座周边预留额外的避让空间，出风口的朝向可以根据安装需求在装配时调整蜗壳的周向位置，适配不同方向的管路走向。

　　结构设计上没有采用复杂的拆分零件，蜗壳、底座、电机连接法兰几个核心部件的分型面都设计在平直平面上，不管是采用铸造加工还是3D打印打样，都能轻松实现脱模，不需要设计复杂的抽芯结构，加工工艺性良好。叶轮部分采用前弯式叶片结构，相同转速下可以获得更高的出口风压，适合需要一定送风压力但风量要求不算特别大的工况，叶轮与轴的连接采用键传动加锁紧螺母的固定方式，正反转都不会出现叶轮松动脱落的问题，运行可靠性更高。整套组件的所有配合面都设置了合理的公差带，电机安装位的止口尺寸采用过渡配合，装配时可以轻松推入同时保证同轴度，蜗壳的中分面采用平面密封结构，不需要加装额外的密封垫就能保证气流不会从结合面泄漏，减少了装配时的零件数量，也降低了后期维护时密封件老化更换的成本。
