带保持架深沟球轴承三维结构设计

在旋转类机械设备的传动链路里，这类带保持架的球轴承是应用覆盖范围极广的支撑部件，从普通民用电机、小型输送辊道，到工业泵组、精密仪器仪表的转动副，几乎所有需要降低旋转摩擦系数、保证轴系回转精度的位置，都能见到这类结构的身影。和无保持架的满装球轴承不同，带保持架的结构能够将滚动体均匀分隔在滚道圆周方向，避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，同时可以引导滚动体在无载荷区域正常滚动，优化轴承内部的润滑脂流动路径，降低高速运转时的内部温升。

从实际使用场景来看，这类轴承主要承受径向载荷，在沟道曲率设计匹配合理的情况下，也可以承受一定比例的双向轴向载荷，适配中等转速、中等载荷的常规工况，在阀类执行机构的转动连接部位、仪器仪表的转轴支撑位置，这类小尺寸深沟球轴承的使用占比很高，不需要额外设计复杂的润滑回路，依靠填注在保持架与滚道间隙内的润滑脂，就能满足长期免维护的运转需求。

做这个结构的三维建模时，首先要明确的是各部件的尺寸配合边界：内圈的内径是和转轴配合的安装面，一般采用基孔制的过渡配合，保证内圈和轴同步旋转不发生相对打滑；外圈的外径是和轴承座孔配合的安装面，多采用基轴制的间隙或者过渡配合，方便安装拆卸，同时允许外圈在热胀冷缩时有微小的轴向窜动空间，避免轴承内部产生额外的附加应力。滚动体的直径和数量直接决定了轴承的额定动载荷，建模时需要保证每个滚动体和内外圈沟道的接触角符合设计要求，接触点的位置偏差会直接影响后续有限元受力分析的结果准确性。

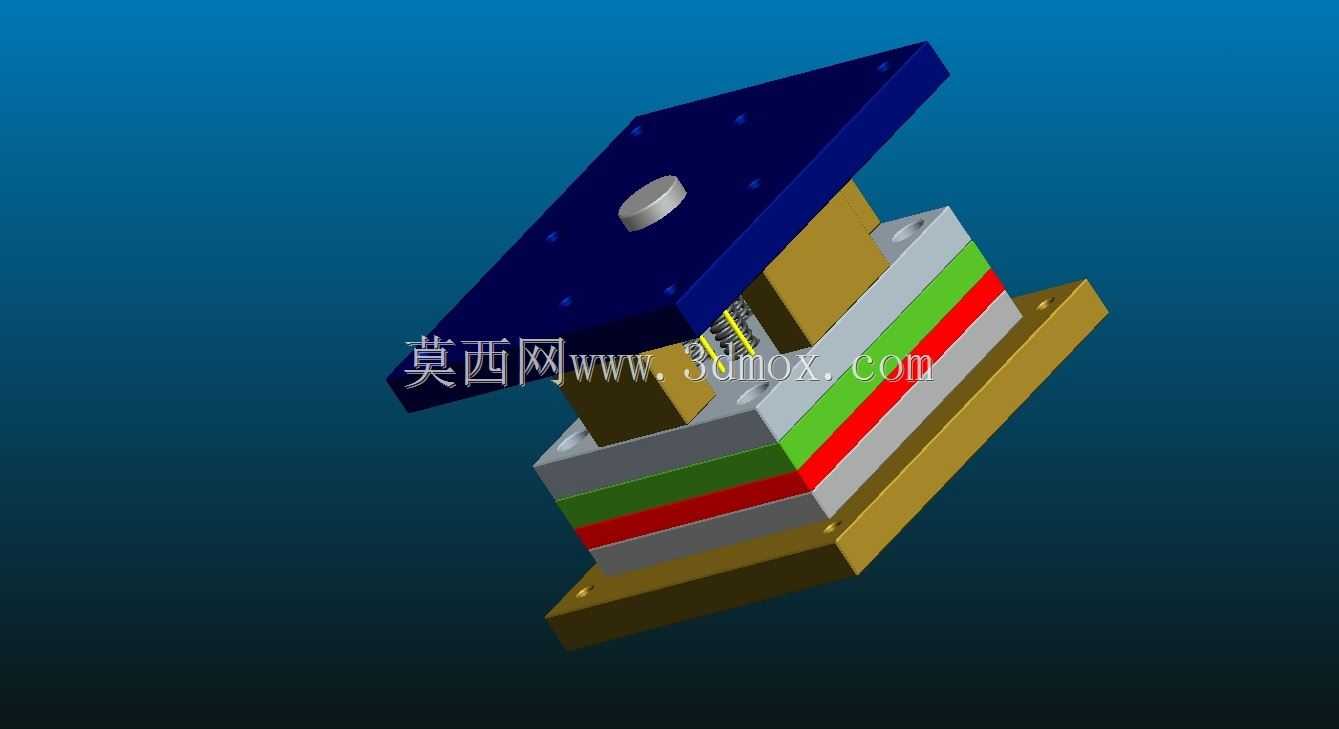

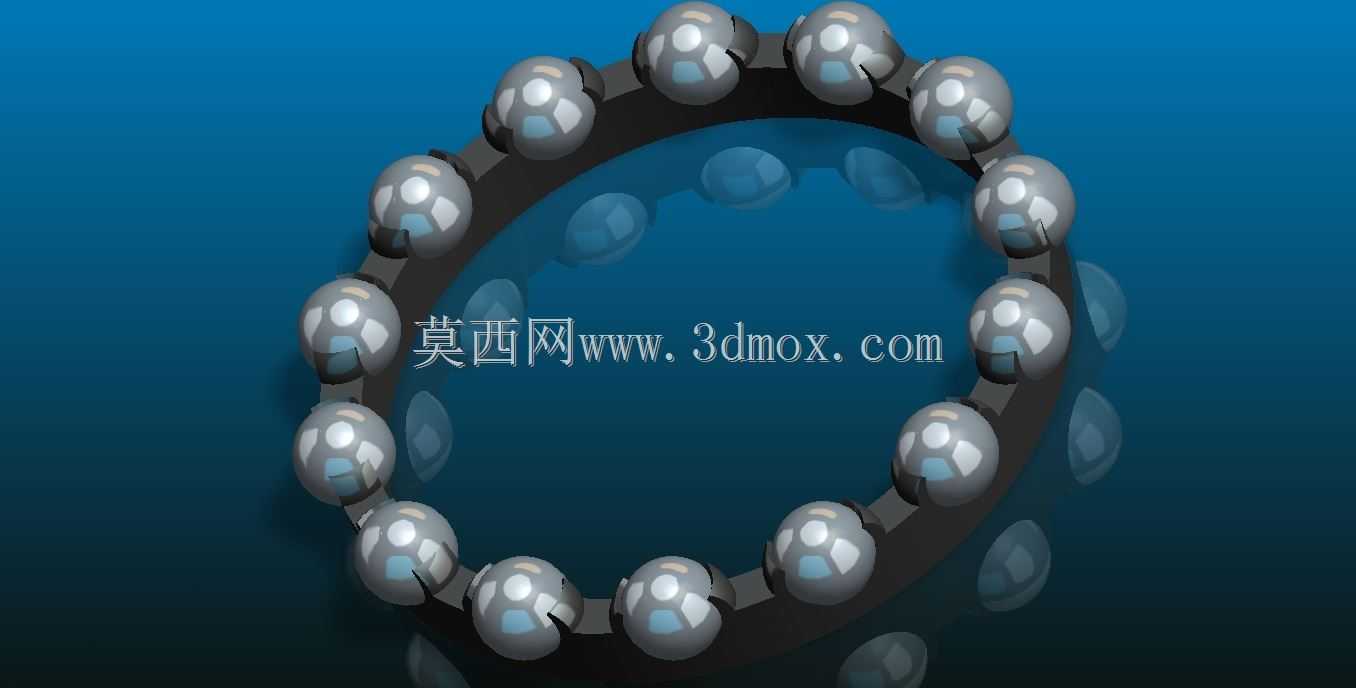

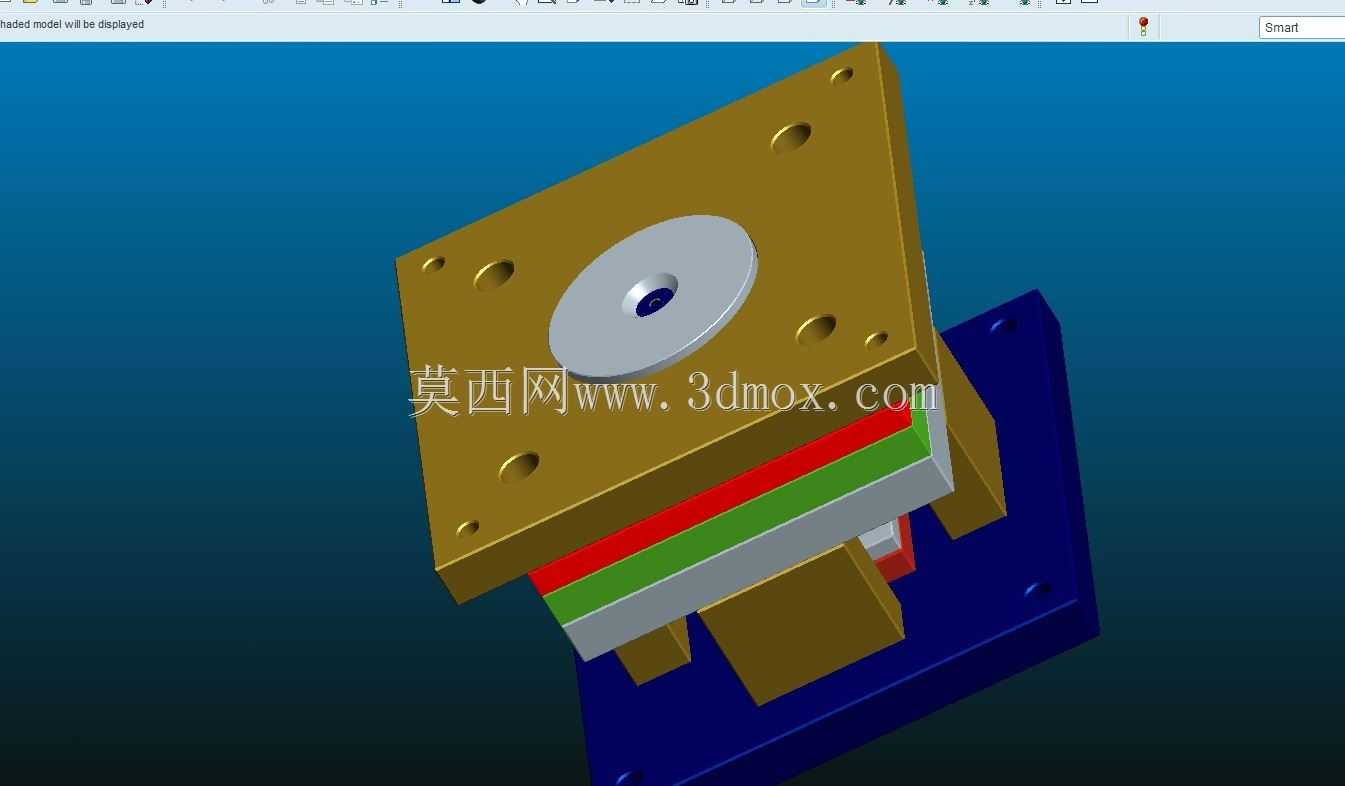

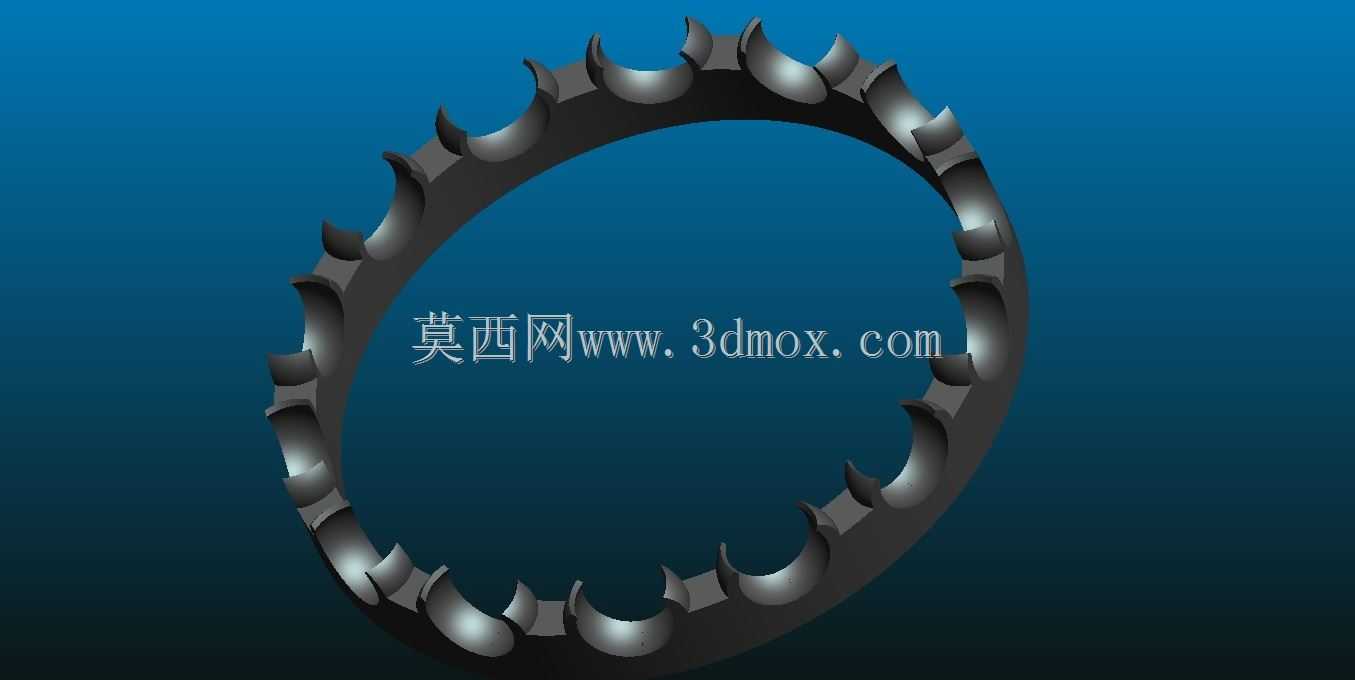

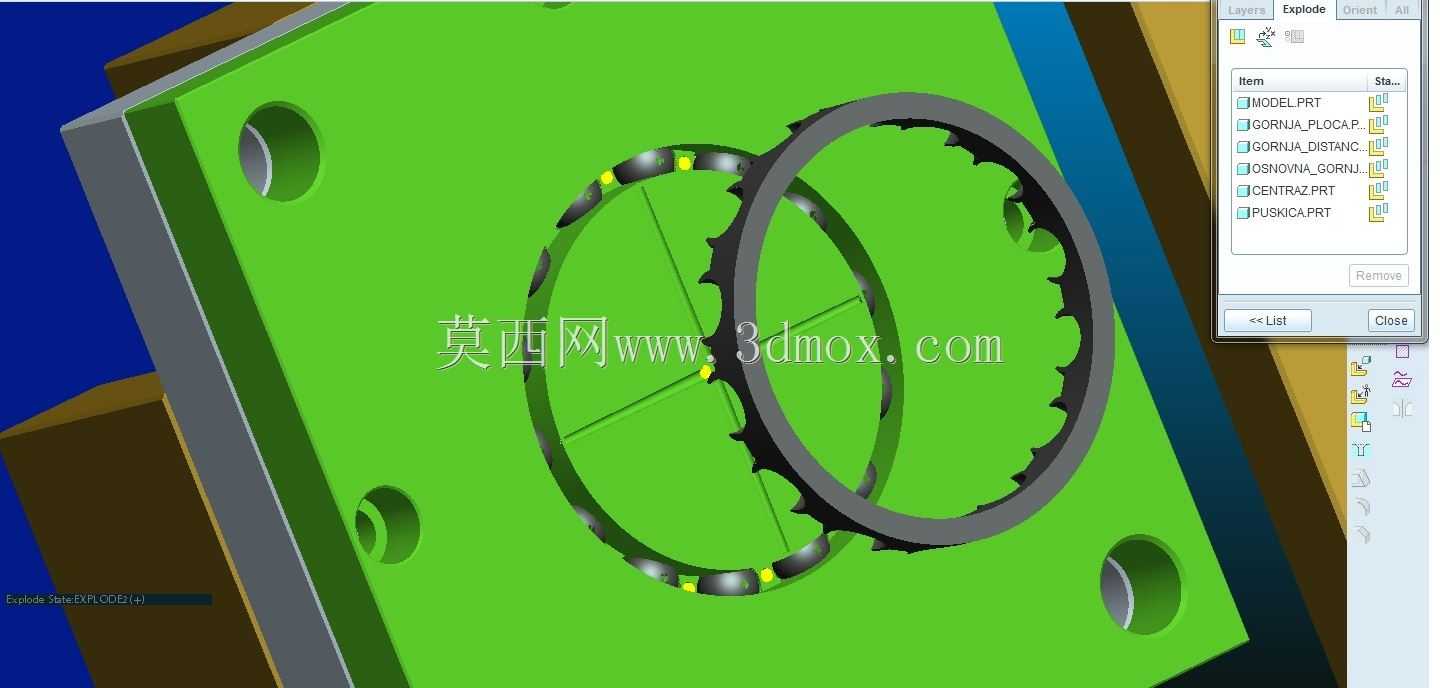

保持架的结构设计是整个轴承建模的重点，浪形保持架的兜孔形状需要和钢球的球面曲率匹配，兜孔和钢球之间保留合理的间隙，既不能间隙过大导致钢球在运转时出现窜动碰撞，也不能间隙过小卡滞钢球的正常滚动，兜孔的边缘需要做圆滑的倒角处理，避免应力集中导致保持架在高速运转时出现疲劳断裂。保持架的两个半片通过铆钉铆接组合，建模时需要保证铆接位置的同轴度，避免组装后保持架整体出现圆度偏差，蹭碰内外圈的挡边。

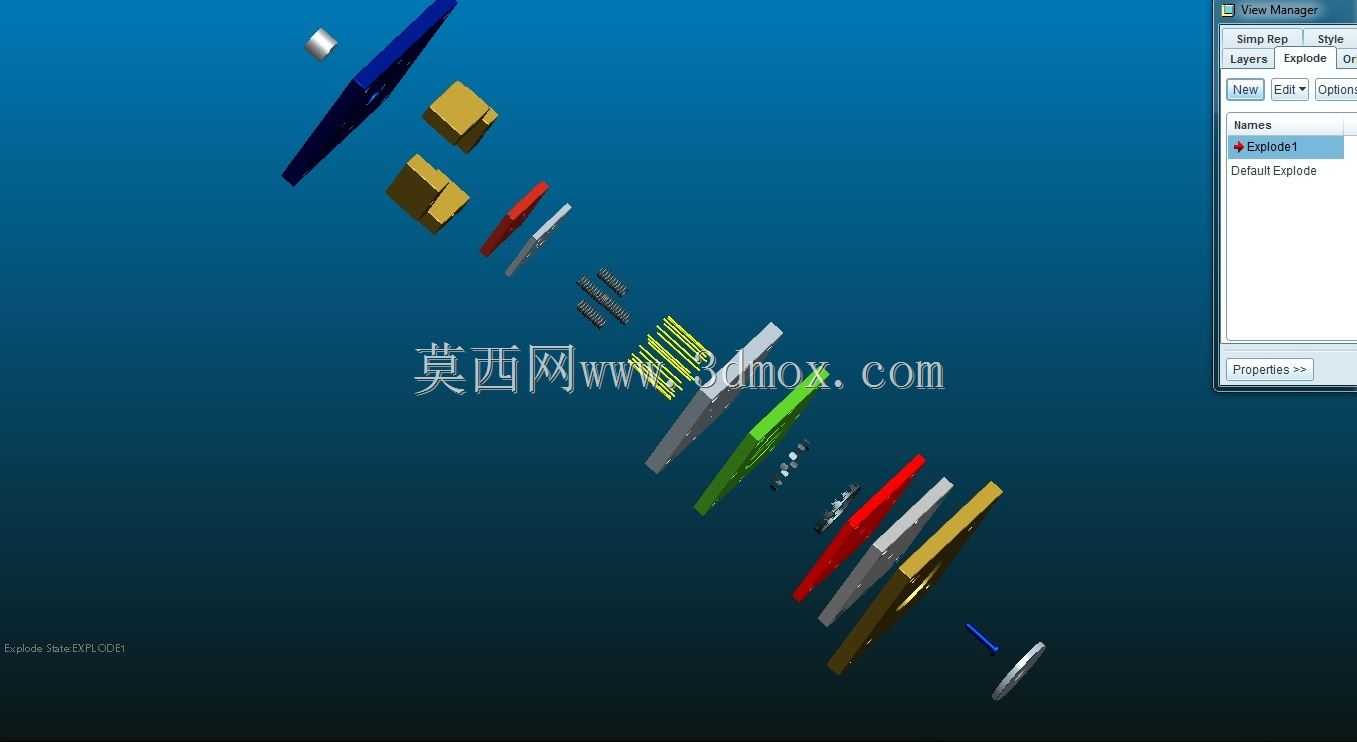

在实际选型替换时，需要注意安装位置的轴向预留空间，这类轴承的宽度尺寸是固定的，轴承座的台肩高度不能超过内圈和外圈的挡边高度，否则会导致拆卸工具无法卡入挡边位置，后续维护更换时会损伤配合面。轴肩的圆角半径需要小于轴承内圈的倒角尺寸，不然安装时轴承无法贴合轴肩定位面，会出现轴系窜动的问题。建模过程中对内外圈的滚道粗糙度、滚动体的球面度都做了结构上的还原，能够直接用于后续的装配干涉检查、运转模拟动画制作，也可以作为受力仿真的基础模型，验证不同载荷下滚道的接触应力分布，给后续的结构优化提供参考。很多刚接触机械设计的人员在做轴承选型时，往往只关注内径外径和宽度三个尺寸，忽略了保持架材质、密封结构、游隙组别这些参数，实际上这些参数直接决定了轴承的适用工况，比如带接触式密封的结构适合粉尘较多的工况，但是运转阻力会比开式结构大，高速工况下更适合选用酚醛层压布材保持架的型号，而普通工况下冲压钢板保持架的性价比更高。这个三维模型完整还原了开式深沟球轴承的内部结构，各部件的装配关系完全符合实际装配工艺，能够直观展示保持架分隔滚动体的工作原理，也可以作为机械原理教学的演示模型，帮助新人理解滚动轴承的内部构造和运转逻辑。在做整机的装配设计时，直接调用这类标准化的轴承模型，能够大幅提升建模效率，不需要从零开始绘制每个零件的细节，只需要核对安装边界尺寸和选型参数是否匹配，就能快速完成轴系的装配搭建，减少重复建模的工作量。
