双轴承支撑安装基座结构设计

　　在工业阀门配套的仪器仪表装调场景里，这类双轴承支撑基座是转轴类组件的核心承载零件，日常接触的流体控制阀门中，阀杆的转动支撑精度直接决定了阀门的启闭可靠性、密封面磨损速率，不少现场出现的阀门内漏、阀杆卡涩问题，追根溯源往往是轴承基座的同轴度偏差、安装刚性不足导致的。做这个零件的结构设计时，首先要匹配对应阀块的安装接口，基座底部的定位凸台需要和阀块上的预制凹槽做小间隙配合，单边间隙控制在0.02mm到0.05mm之间，既保证装配时的导向便利性，又能避免运行过程中基座出现横向窜动。

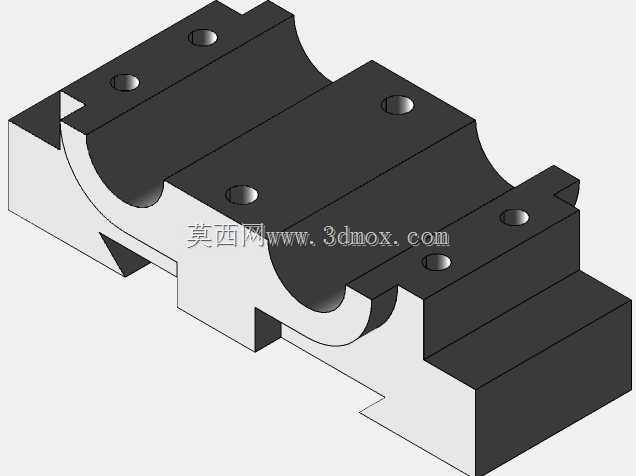

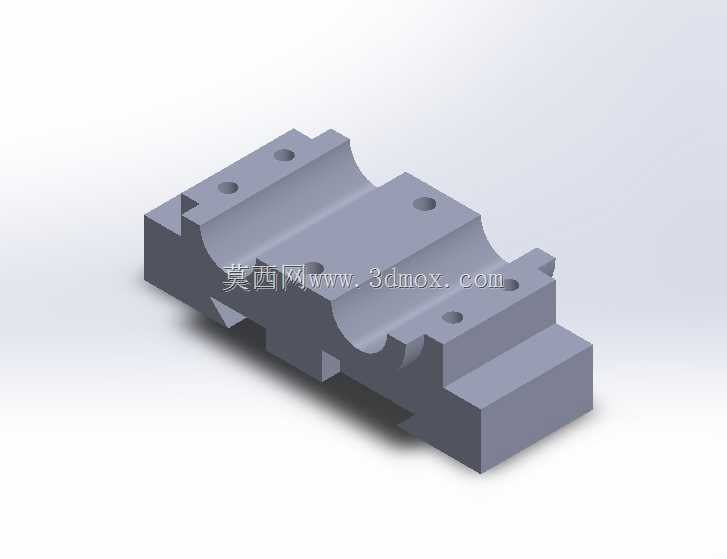

　　基座上的两个半圆轴承安装槽是核心功能面，槽的圆弧度需要和配套的轴瓦外圆完全贴合，接触面积要求不低于85%，两个安装槽的同轴度公差要控制在0.01mm以内，不然轴穿入后会出现别劲的情况，长期运行会加剧轴和轴承的磨损，甚至出现阀杆动作卡滞的故障。基座本体上分布的六个安装沉孔，位置度公差需要匹配阀块上的螺纹孔布局，沉孔的深度要保证螺栓拧紧后，螺栓头完全沉入孔内，不会突出基座表面干涉后续轴承压盖的安装。从结构受力角度来看，这个基座需要同时承受转轴传递的径向载荷和少量轴向窜动力，所以基座的侧壁厚度做了渐变加强设计，轴承槽下方的实体厚度比边缘安装边厚3mm，既可以保证承载区域的刚性，又能尽可能减少零件的整体重量，降低材料成本。在实际装配流程里，这个基座需要先预装到阀块的对应位置，穿入定位销做初定位，再拧紧固定螺栓，之后才能压入两侧的轴瓦，穿入阀杆组件做转动顺畅度检测，如果转动过程中存在卡顿点，就需要刮研轴承槽的贴合面来调整同轴度。设计时还考虑了加工工艺性，基座的所有外露棱边都做了C1的倒角处理，既避免装配时划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入轴承配合面造成磨粒磨损。基座底部的安装面平面度要求控制在0.015mm以内，保证和阀块安装面完全贴合，不会出现装配间隙导致的受力变形。

　　另外，两个轴承槽之间的避让槽设计，是为了给阀杆上的限位凸台留出运动空间，避免阀杆转动时和基座发生干涉，避让槽的宽度比凸台宽度大2mm，轴向窜动间隙控制在0.1mm到0.2mm之间，既限制了轴的轴向窜动量，又不会因为间隙过小导致热胀卡滞。在不同的工况下，比如高温流体输送的阀门场景，这个基座的材质一般会选用铸铁或者铸钢，线膨胀系数和阀杆、轴瓦的材质匹配，避免温度变化时配合间隙出现过大波动；如果是腐蚀性流体的工况，还会在基座表面做防腐涂层处理，不过结构尺寸不会做改动，保证互换性。

　　很多现场维修更换轴承基座时，最容易忽略的就是安装面的清洁度，如果阀块安装面上残留有密封胶残渣、金属切屑，会导致基座安装后出现倾斜，直接影响轴承的同轴度，所以装配前必须彻底清理安装面，用塞尺检查贴合面的间隙，0.02mm的塞尺不能塞入才算合格。从建模的角度来说，做这个零件的三维模型时，需要先绘制底部安装面的轮廓，定位好安装孔的位置，再拉伸主体结构，之后切除出两个轴承安装半圆槽，最后做倒角、沉孔这些细节特征，建模过程中要注意所有配合面的尺寸公差标注，尤其是同轴度、平面度这些形位公差，不能只标注外形尺寸，不然加工出来的零件没法满足装配要求。不少新手建模时容易把轴承槽的半径做的和轴承外圆完全一致，没有留出压装的过盈量，实际装配时轴承会出现松动，跑外圈的故障，正确的设计应该是轴承槽和轴承外圆采用H7/p6的过盈配合，保证轴承压入后不会随轴转动。还有基座上的安装沉孔，同轴度要和底部的通孔保持一致，不然螺栓穿入时会出现别劲，导致螺栓受力不均，运行过程中容易出现螺栓松动的问题。
