电机端法兰式轴承密封端盖结构设计

在工业电机、泵类、风机等旋转设备的传动端与非传动端结构设计中，轴承端盖是直接决定轴承运行寿命与设备运维周期的关键配套零件，本次设计的法兰式轴承端盖，主要适配中大功率工业电机的非驱动端轴承防护需求，也可通用在同安装尺寸的减速机、离心泵输出轴端轴承部位。从实际工况适配角度出发，这类端盖首先要解决的是轴承腔的密封防护问题：工业生产现场往往存在金属切削碎屑、铸造粉尘、冷却喷淋水汽、腐蚀性油气等污染物，一旦侵入轴承滚道与润滑脂腔，会快速造成滚道点蚀、保持架磨损、润滑脂失效，最终引发轴承抱死、轴系窜动等设备故障，因此端盖的密封结构设计直接决定了整套旋转支承系统的无故障运行时长。

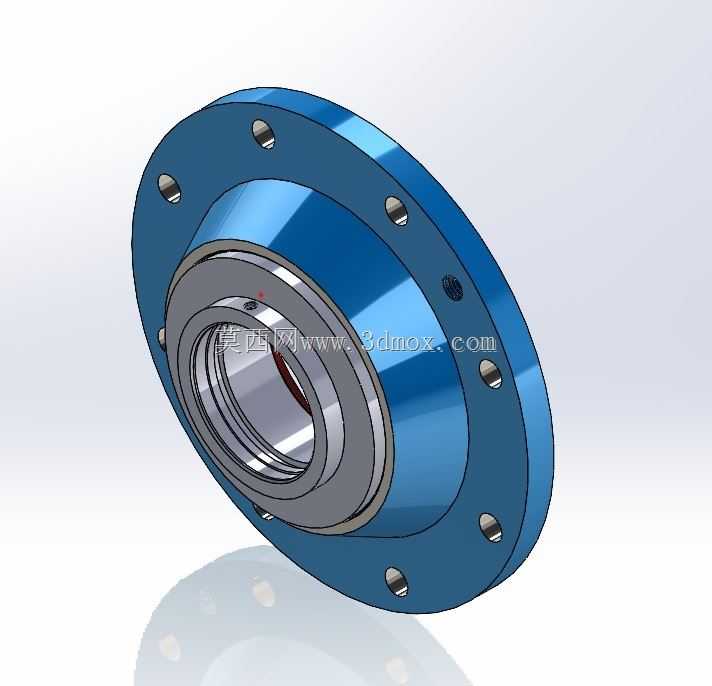

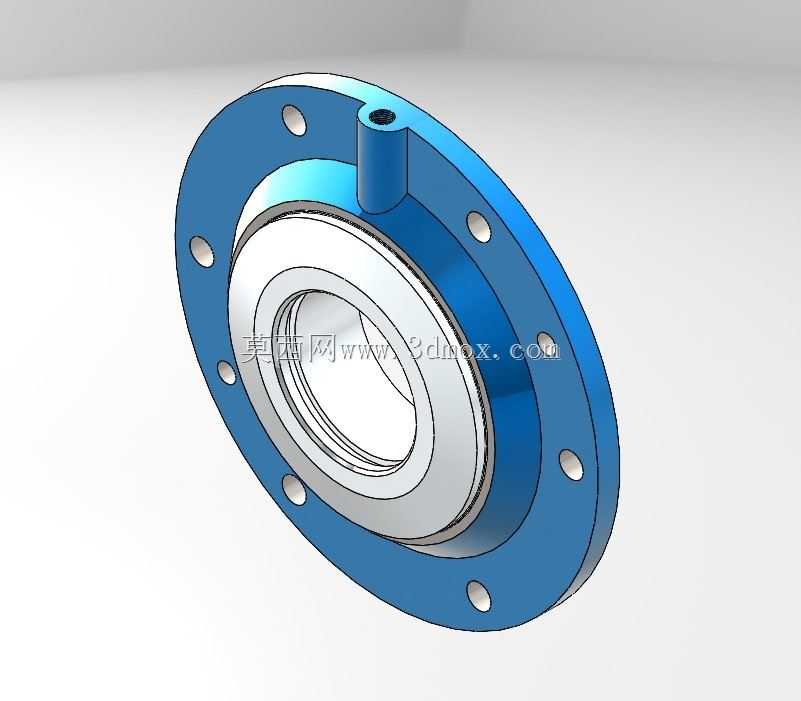

该端盖采用圆形法兰盘式安装结构，法兰端面上均匀分布8个内六角圆柱头螺钉安装孔，孔位采用等节距圆周排布，适配常规电机端盖的标准安装螺孔位置，安装时无需对原有电机端盖进行二次加工，可直接替换同规格的原厂端盖，降低备件替换的改造成本。端盖主体采用阶梯式腔体结构，外侧法兰盘厚度根据安装面的承压需求设计，保证螺钉锁紧时法兰面不会发生翘曲变形，确保与电机轴承座端面的贴合密封性；内侧的嵌套腔体与轴承外圈端面形成限位配合，可对轴承外圈起到轴向定位作用，抵消轴系运行过程中产生的轴向窜动力，避免轴承外圈在轴承座孔内发生蠕动磨损。

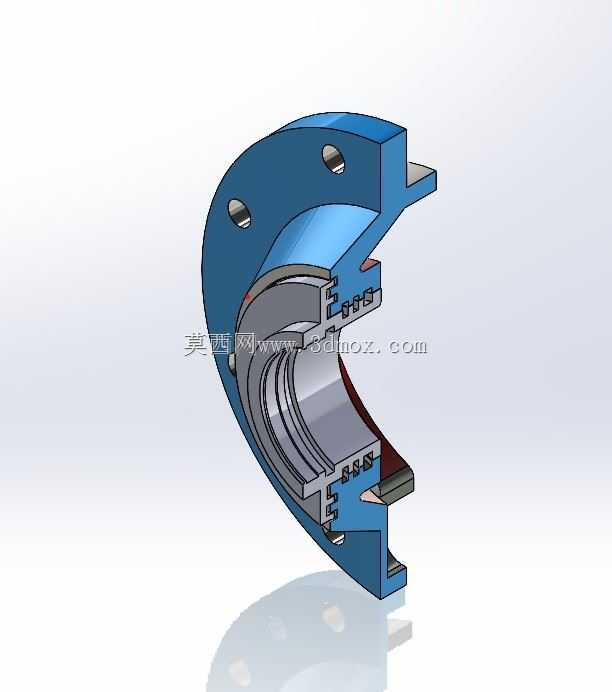

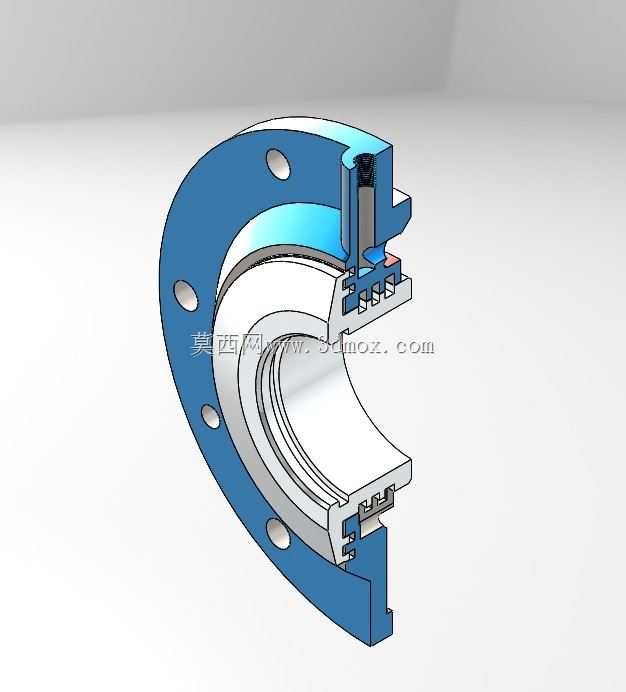

从密封结构设计来看，端盖内侧预留了双唇形密封圈的安装槽位，可适配标准规格的丁腈橡胶或氟橡胶骨架油封，油封唇口与电机转轴表面形成过盈配合，在转轴高速旋转时依然能保持稳定的密封效果，既可以阻挡外部污染物进入轴承腔，也能防止轴承腔内的润滑脂向外泄漏，减少设备运行过程中的润滑脂补加频次。端盖与轴承外圈接触的端面加工有0.1mm深度的卸荷槽，避免端盖装配时直接压紧轴承外圈端面造成轴承预紧力过大，防止轴承运行过程中出现过热抱死的问题；法兰安装面与轴承座配合的止口部位采用h7级公差配合，保证端盖安装后与转轴的同轴度，避免端盖内孔与转轴发生偏磨。

在安装边界尺寸设计上，该端盖的法兰外径、安装孔节圆直径、内孔通径、腔体深度均匹配常用Y系列中型电机的非驱动端轴承尺寸，安装时只需将端盖止口对准轴承座的定位台阶，均匀锁紧8个安装螺钉即可完成装配，无需额外调整同轴度，适合设备运维现场的快速备件更换。端盖的材质默认采用球墨铸铁铸造，经过时效处理消除内应力后再进行机加工，保证长期运行过程中不会因为应力释放发生变形；如果应用在腐蚀工况场景，也可更换为304不锈钢材质或者在铸铁端盖表面做阳极氧化防腐处理，适配化工、海洋等高腐蚀环境的使用需求。

从实际使用场景来看，这类端盖除了应用在常规工业电机上，也可适配输送线辊筒、风机叶轮轴、水泵传动轴等部位的轴承防护，只要安装尺寸匹配，都可以实现轴承的轴向定位与密封防护功能。设计过程中特意将端盖的外边缘做了倒角处理，避免安装过程中尖锐边角划伤操作人员，同时也能引导端盖顺利装入轴承座的止口内；安装螺钉的沉孔深度经过精确计算，保证螺钉锁紧后头部完全沉入沉孔内，不会突出法兰端面，避免与电机外部的风罩、接线盒等部件发生干涉。针对高速运行的电机场景，端盖内侧还预留了甩油环的安装空间，可配合甩油环实现轴承腔的润滑脂循环，进一步提升轴承的润滑效果，延长轴承的换脂周期。
