内燃机进排气控制凸轮轴结构设计

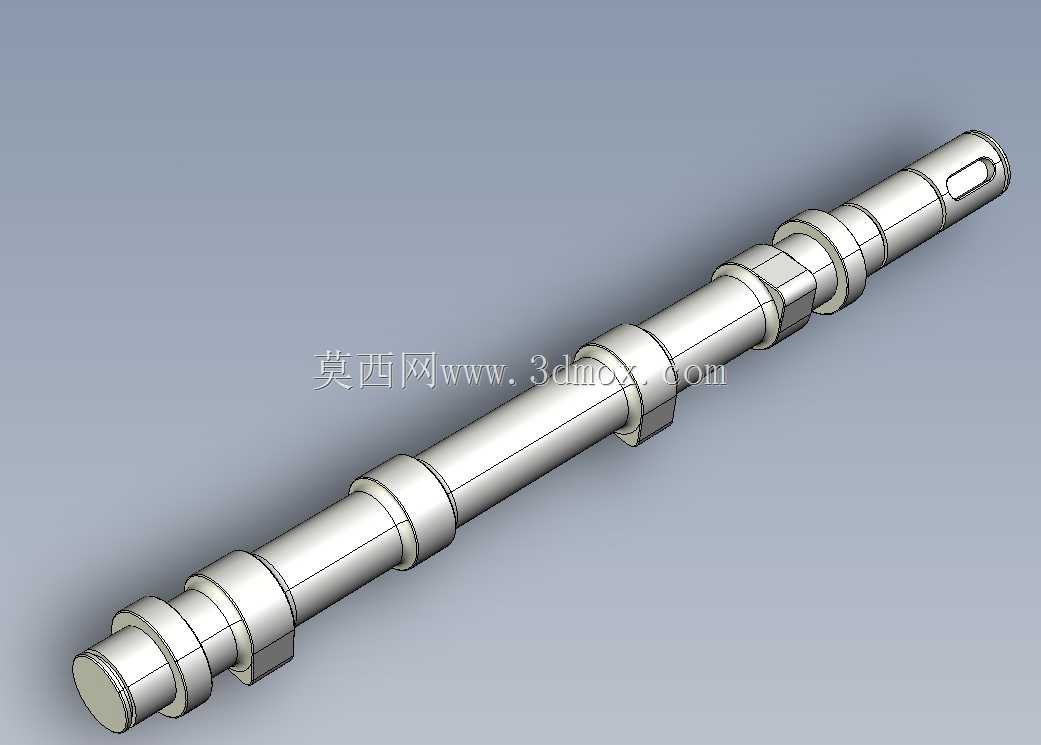

　　在往复式内燃机的配气系统中，凸轮轴是决定进排气时序、气门升程曲线的核心传动部件，其型线精度、轴段同轴度直接决定发动机的充气效率、怠速稳定性与高转速区间的动力输出表现。该凸轮轴采用整体式结构设计，沿轴向依次布置多组进排气凸轮型面、支撑轴颈与端部动力输入键槽，所有轴段与凸轮型面的回转中心保持严格同轴，避免高速运转时产生额外的偏磨与振动载荷。从实际应用场景来看，这类凸轮轴多用于小排量直列四缸内燃机，适配乘用车动力总成、小型通用发电机组、农用机械动力单元等场景，工作过程中通过曲轴端的正时传动系统（正时链条/正时皮带）驱动，以1:2的传动比跟随曲轴转动，按照预设的配气相位推动挺柱、推杆或气门摇臂，精准控制进气门与排气门的开启、关闭时刻与升程，保证气缸在进气行程吸入充足的新鲜充量，排气行程彻底排出燃烧后的废气。

　　设计过程中，凸轮型线的修正需要兼顾多方面边界：既要保证气门开启的时间截面满足不同转速下的充气需求，又要避免型线曲率突变导致挺柱与凸轮接触面接触应力过大，还要预留合适的缓冲段，消除气门间隙带来的冲击异响，同时控制气门落座速度在合理区间，防止气门撞击气门座圈造成密封面早期磨损。轴段的支撑轴颈直径按照支撑跨距、凸轮轴承受的气门弹簧载荷进行匹配，相邻支撑轴颈之间的跨距经过优化，避免轴系在最高设计转速下发生共振，轴颈表面设计有充足的润滑油道开孔位置，装配后可通过缸盖油道引入压力润滑油，在轴颈与轴瓦之间形成稳定油膜，降低滑动摩擦阻力。

　　端部的键槽结构用于匹配正时传动轮的安装，键槽的对称度、深度公差经过严格控制，保证正时传动的相位精度，避免出现配气相位偏差导致的动力下降、排放超标问题。从安装边界来看，该凸轮轴的轴向尺寸、各凸轮的相位角、支撑轴颈的配合公差完全适配对应机型的缸盖凸轮轴安装腔，装配时无需额外修改安装位即可直接适配，轴端的密封结构位置预留充足，可匹配标准的凸轮轴油封实现润滑油腔的密封，防止机油渗漏。

　　在实际运行工况中，凸轮轴长期处于交变接触载荷下，凸轮型面与轴颈区域需要具备足够的表面硬度与芯部韧性，设计阶段已经考虑了热处理工艺的匹配性，型面区域可通过高频淬火提升表面耐磨性，芯部保持足够韧性承受冲击载荷，避免长期运转后出现凸轮型面磨损、点蚀导致的配气相位偏移、气门升程不足等故障。不同于分体式凸轮轴结构，整体式凸轮轴的加工工艺性更好，各凸轮与轴身的连接强度更高，更适合量产化的内燃机装配场景，能够在-30℃到120℃的工作环境温度区间内稳定运行，适配常规矿物机油与全合成机油的润滑环境，长期运转的形位公差变化量控制在允许范围内，保证发动机全生命周期内的配气精度稳定。
