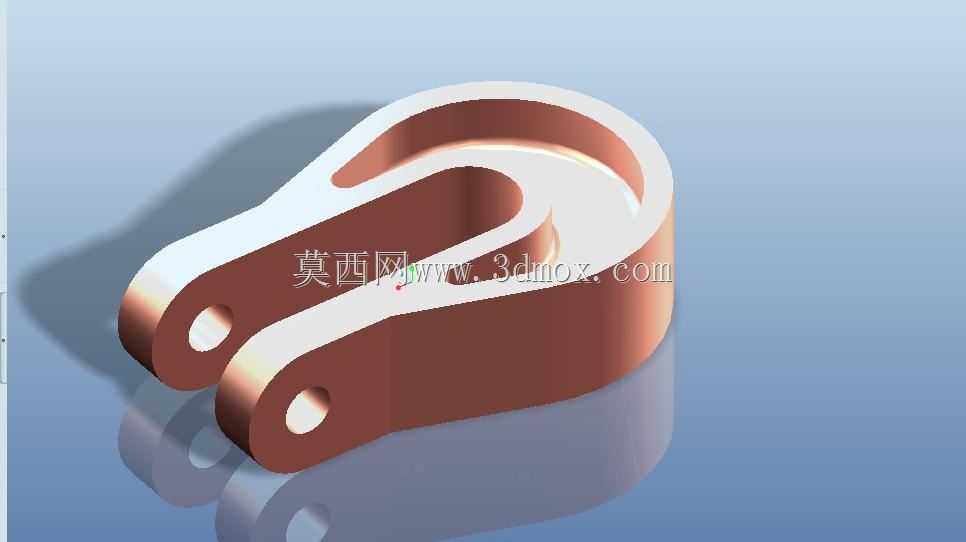

双孔弯形连接传动机械构件

这类双孔弯形构件在轻工输送设备、小型阀门执行机构、包装线联动组件里十分常见，属于典型的铰接式传力零件，日常工况下主要承担往复摆动过程中的力传递作用，把驱动端的直线或者旋转位移，通过两个铰接孔的约束，转化为从动端的设定轨迹动作，很多间歇式送料机构、阀门启闭的联动拐臂上都能看到同结构原理的零件。从实际使用场景来看，这类零件往往安装在设备的内部联动节点，外部不直接接触加工物料或者外界腐蚀环境，多数情况下和圆柱销、小规格滚动衬套配合使用，工作时两个安装孔分别铰接固定端和活动端，零件自身沿着弯形的本体轮廓传递拉压载荷，不会承受额外的径向扭转力，因此设计时不需要额外做抗扭的加强筋结构，整体轮廓顺着受力方向做平滑过渡即可。

设计这类零件的时候，首先要确定两个安装孔的中心距，这个尺寸直接决定了联动机构的传动比和摆动行程，孔的内径要和配套的铰接销外径做基孔制间隙配合，间隙量控制在0.02mm到0.05mm之间，既要保证铰接转动时无卡滞，也要避免间隙过大造成传动回程误差。零件的本体厚度要根据实际传递的最大拉压力来核算，常规工况下如果传递的力不超过500N，厚度取8mm到12mm即可满足强度要求，弯形部分的内外圆弧要做等距偏移设计，保证整个截面的厚度均匀，避免出现局部应力集中的薄弱点，两个孔的端面要和孔轴线保持垂直，垂直度公差控制在0.03mm以内，防止安装后铰接销出现偏载磨损。

从安装边界来看，零件的外轮廓最大回转半径要提前核算，保证摆动过程中不会和周边的机架、其他联动零件发生干涉，弯形的内凹圆弧尺寸要大于摆动过程中相邻零件的最大外廓尺寸，预留至少2mm的安全间隙。零件的两个安装孔端面上不需要做额外的沉孔结构，直接通过平垫和铰接销的轴肩实现轴向固定即可，零件的表面不需要做特殊的防腐处理，常规喷防锈漆或者发黑处理就能满足多数室内设备的使用要求，如果是用在食品级包装设备上，则需要更换为不锈钢材质，表面做抛光处理达到卫生级要求。

实际建模过程中，这类零件适合用拉伸凸台的方式做基础本体，先绘制出弯形的外轮廓和两个孔的截面草图，一次性拉伸得到基础实体，之后对所有的棱边做R0.5mm到R1mm的圆角处理，避免锐边划伤安装人员，同时也能消除热处理过程中的应力集中点。如果零件需要做轻量化处理，可以在弯形本体的非受力区域做均匀的减重槽，但减重槽不能贯通两个安装孔的受力连接区域，避免削弱整体的传力强度，减重槽的边缘也要做圆角过渡，防止应力集中造成零件疲劳断裂。日常维护中，这类零件的失效形式大多是铰接孔的磨损，因此设计时可以在孔内压入铜衬套或者自润滑衬套，衬套磨损后直接更换即可，不需要更换整个零件，能大幅降低设备的后期维护成本，衬套的压入过盈量控制在0.01mm到0.03mm之间，压入后要保证衬套内孔和铰接销的配合间隙符合转动要求。
