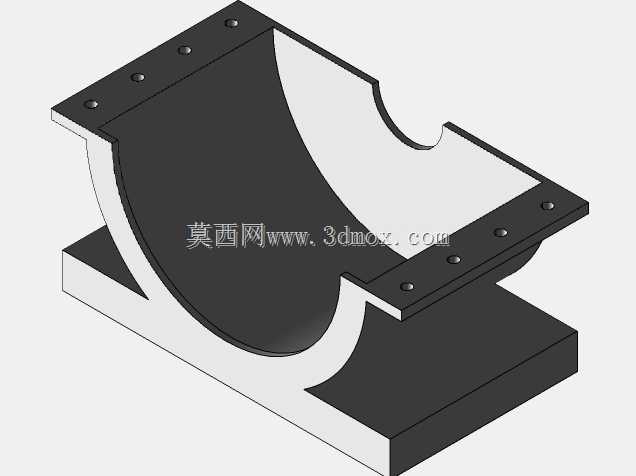

鼓风机下半壳体承托结构三维设计

　　该结构为鼓风机蜗壳的下半承托部件，在鼓风送风系统中承担蜗壳下半段风道成型、整机承重定位、上壳体对接密封的核心作用，常见于工业通风、物料气力输送、污水处理曝气、车间除尘系统配套的离心式鼓风机组中，是蜗壳组件与安装基础衔接的关键承载件。从结构设计逻辑来看，主体采用半圆弧曲面型腔作为核心风道壁面，曲面曲率完全匹配鼓风机叶轮的旋转外轮廓，预留的叶轮装配间隙经过严格校核，既避免叶轮运转时与壳壁发生刮擦，又能尽可能缩小蜗壳流道的无效容积，降低气流在壳体内的湍流损耗，提升鼓风效率。

　　型腔上端延伸出带均匀螺栓孔的对接法兰边，法兰面做了平面度公差设计，装配时配合密封垫与鼓风机上壳体压紧，可保证蜗壳整体的气密性，避免高压气流从合模面泄漏造成风压损失，法兰边上的螺栓孔位置与上壳体安装孔完全同轴，孔位公差控制在合理范围，降低现场装配的对位难度。结构底部为一体化成型的矩形安装底座，底座平面设置为与安装基础完全贴合的平整面，无需额外加装调整垫块即可完成水平定位，底座的宽度与长度尺寸经过承重校核，可承载蜗壳自身重量、叶轮组件重量以及运转时产生的振动载荷，避免长期运行后出现基础沉降或结构变形。

　　在流道过渡区域，曲面与底座衔接处做了平滑的圆弧过渡处理，避免直角结构造成的气流折返，减少风阻与气流啸叫，同时圆弧过渡也能降低结构应力集中，提升部件的结构强度，避免长期受气流脉动冲击出现焊缝开裂或结构疲劳。从安装边界来看，法兰边的螺栓孔间距、孔径均匹配对应型号鼓风机的上壳体连接尺寸，底座的安装孔位可适配常规的鼓风机安装机架或混凝土基础的预埋螺栓位置，无需额外进行安装面的二次加工即可完成装配。该结构的壁厚设计根据不同部位的受力情况做了差异化处理，法兰边位置因需要承受螺栓锁紧力与密封压紧力，壁厚略大于流道壁面，底座位置因需要承载整机重量，壁厚做了加厚处理，流道壁面在保证结构强度的前提下尽可能控制壁厚，降低整体铸件的重量与材料成本。

　　在实际工况中，该部件长期接触含尘气流或腐蚀性气体（部分特殊应用场景），因此设计时预留了防腐衬层的安装空间，可根据使用场景在流道内壁加装耐磨衬板或防腐涂层，提升部件的使用寿命。结构的进出口位置做了适配管道连接的接口预留，可直接对接对应的送风管道或进风管道，接口处的尺寸匹配常规通风管道的法兰标准，减少现场管道改造的工作量。从建模逻辑来看，该结构采用曲面拉伸与实体切除结合的建模方式，先构建核心流道的半圆弧曲面，再延伸生成法兰边与底座结构，所有螺栓孔均采用阵列方式生成，保证孔位的一致性，同时建模过程中对所有锐边做了倒角处理，既避免加工与装配过程中锐边划伤操作人员，也能减少应力集中点。
