星型发动机主连杆结构三维设计

　　在航空活塞动力、小型通用航空动力以及早期轻型航空装备的动力系统中，径向发动机的主连杆是整套曲柄连杆机构的核心承载构件，区别于直列发动机的并列连杆布局，径向发动机的主连杆需要同时承接多个副连杆传递的活塞做功载荷，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，其结构设计的合理性直接决定了整套动力单元的运行可靠性、疲劳寿命与动力传递效率。从实际应用场景来看，这类主连杆多用于气缸呈圆周辐射排布的星型活塞发动机，常见于轻型运动飞机、航空模型动力、复古航空动力复刻以及部分特种小型动力装备中，在高转速、周期性交变载荷的工况下持续工作，需要兼顾结构强度、轻量化与运动干涉规避的多重要求。

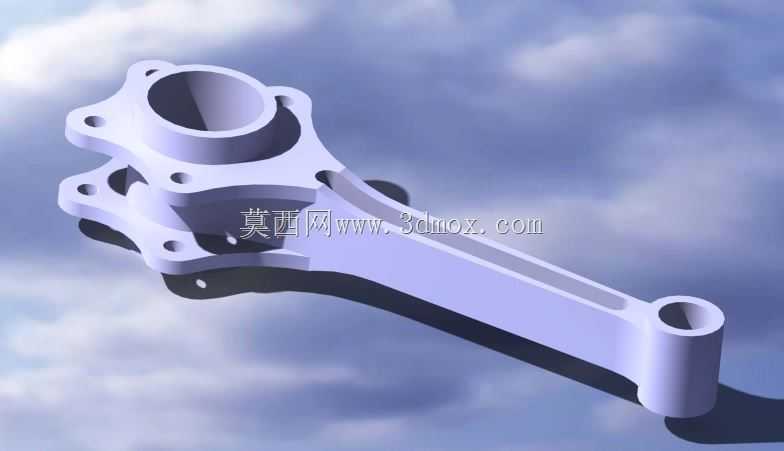

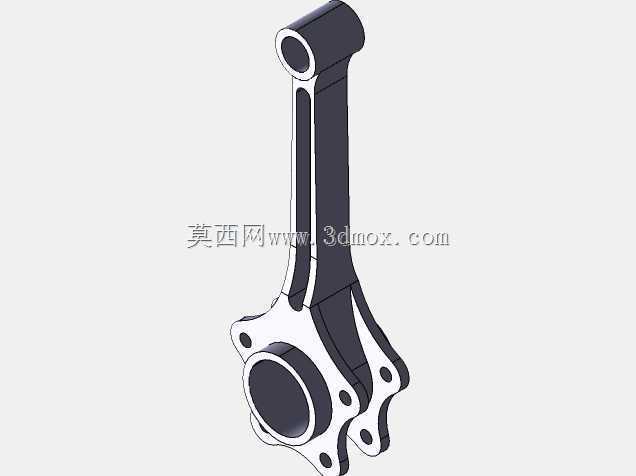

　　从功能特性来看，该主杆大端采用带多组安装凸台的法兰式结构，大端内孔用于与曲轴曲柄销配合，周向均匀分布的螺栓孔位一方面用于实现连杆大端盖的紧固，另一方面为周边排布的多个副连杆提供铰接安装位点，确保各个气缸的活塞做功推力能够均匀汇聚到主连杆上，避免载荷偏置带来的额外弯矩。杆身采用工字形截面设计，在保证纵向抗弯、抗扭截面系数的前提下尽可能去除非承载区域的材料，降低往复运动件的整体质量，减少曲轴旋转过程中的往复惯性力，降低发动机高速运转时的振动水平。小端为整圈式环形结构，内孔用于安装活塞销衬套，直接承接对应主缸活塞传递的燃气爆发压力，大小端之间的杆身过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险。

　　在设计思路层面，这类主连杆的建模首先需要匹配径向发动机的气缸排布夹角、曲柄半径、活塞行程参数，确定大小端的中心距尺寸，确保活塞运行到上止点、下止点时的余隙高度符合设计要求，不会出现活塞碰撞气门或者气缸盖的问题。大端的周向副连杆安装位点需要严格按照气缸数量对应的圆周角度进行分布，每个铰接孔的轴线需要与主连杆大端孔轴线保持平行，同时要核算副连杆摆动过程中的运动包络，确保全行程范围内副连杆与主连杆杆身、相邻副连杆之间不会出现运动干涉。杆身的工字形截面壁厚需要根据发动机最大爆发压力、额定转速下的惯性载荷进行强度校核，确保在最大拉伸、压缩工况下的应力水平低于材料的许用疲劳强度，通常这类连杆会选用高强度合金钢作为毛坯材料，经过模锻、热处理、机加工等工序完成制造，三维建模阶段需要预留足够的加工余量与拔模斜度，匹配实际制造工艺要求。

　　从安装边界来看，主连杆大端内孔与曲柄销的配合间隙需要严格控制在设计公差范围内，间隙过大会导致运转过程中出现冲击载荷，加速轴瓦磨损，间隙过小则会出现润滑不良、抱轴的故障。周向的副连杆铰接销孔需要与副连杆端头的衬套间隙匹配，保证副连杆能够随活塞运动灵活摆动，无卡滞现象。小端活塞销孔的同轴度、大小端孔的平行度都有严格的形位公差要求，安装过程中需要保证连杆螺栓的预紧力符合工艺规范，按照对角分次拧紧的方式完成大端盖的装配，避免螺栓受力不均导致的连杆变形。在实际装配调试时，需要手动盘车检查整套连杆机构的运动顺畅度，确认所有运动部件在全行程内无卡滞、无碰撞，润滑通道能够顺利将润滑油输送到各个摩擦副表面，形成稳定的油膜降低磨损。这类主连杆的结构设计直接影响径向发动机的整机振动水平、输出功率稳定性与大修间隔周期，建模过程中需要对各个配合面、受力截面进行反复校核，确保结构参数完全匹配整机的动力设计指标。
