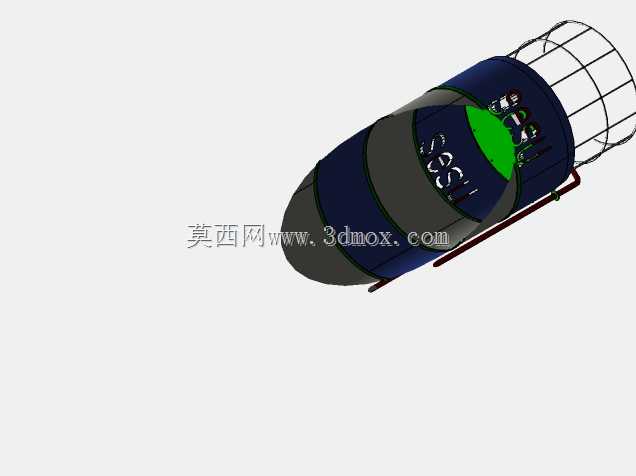

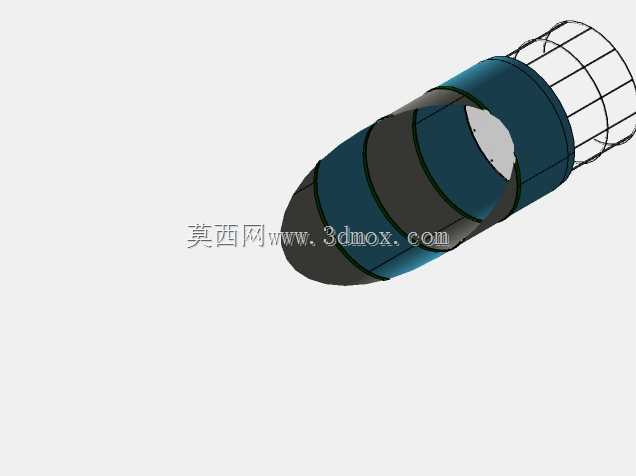

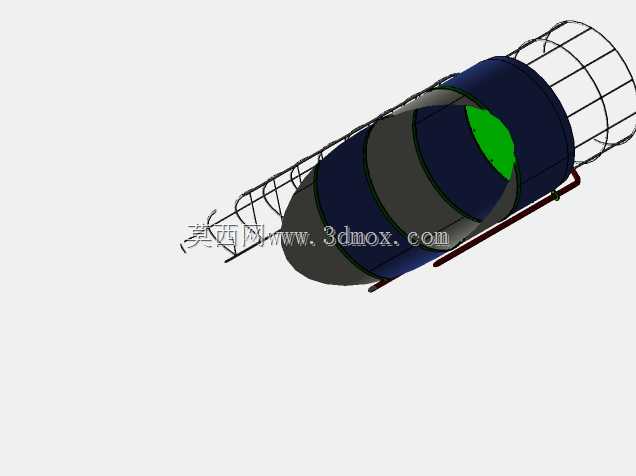

工业管道用椭球形端筒仓结构设计

　　椭球封头段的曲率经过流体仿真优化，长轴与筒体内径保持1.2:1的比例，既避免了平封头承压时应力集中在焊缝位置的问题，也不会像半球形封头那样占用过多轴向安装空间，在有限的阀组安装区间内最大化容腔的有效容积。筒身外侧的环形加强筋并非等间距布置，靠近法兰连接端的两道加强筋间距缩小30%，用来抵消管路连接时螺栓预紧力带来的筒身变形，中部的加强筋则兼顾筒身承压刚度与外部附件的安装定位，可直接在筋条上开孔固定压力检测、温度传感的外接探头，无需额外在筒壁焊接安装座，减少焊接应力带来的壳体变形风险。在流体输送管网的阀组集成段，这类带椭球形封头的筒仓结构常作为阀块的内置缓冲容腔使用，区别于常规直筒式容腔，其椭球端的流线型结构能大幅降低介质在容腔端部的湍流涡旋，减少高速流体对腔壁的冲蚀磨损，尤其适用于含固体颗粒的浆料输送、高压气体缓冲这类工况。从结构设计逻辑来看，筒仓主体采用分段式筒节拼接思路，每段筒节之间预留密封槽安装位，可根据实际管路的通径需求、缓冲容积要求调整筒节的拼接数量，无需重新开模制作整体壳体，能有效缩短非标阀块的设计交付周期。

　　筒身侧面开设的椭圆形检修口，其长轴方向与筒身轴线平行，开口边缘做了翻边强化处理，翻边高度为筒壁厚度的2.5倍，无需额外焊接补强圈就能满足承压工况下的开口强度要求，检修口的密封面采用凹凸面结构，配套的密封垫可嵌入凹槽内，避免介质压力波动时密封垫被吹出。尾部的格栅式防护结构采用等间距圆钢焊接成型，格栅间隙根据输送介质的最大颗粒直径设定，既可以阻挡大尺寸杂质进入后续阀组元件造成卡涩，也不会产生过大的流阻导致压力损失超标，格栅与筒身采用快拆式卡箍连接，日常维护时无需拆卸整个筒仓即可清理格栅上截留的杂质。

　　安装边界方面，筒仓整体的同轴度公差控制在0.1mm以内，两端连接法兰的端面跳动不超过0.05mm，可直接对接同通径的工业管道法兰，无需额外加装过渡短节，筒身的最大外径比连接法兰外径小15mm，预留出足够的螺栓操作空间，现场安装时可直接使用标准套筒扳手完成螺栓紧固，不会出现扳手与筒身干涉的问题。在承压能力设计上，筒壁厚度根据公称压力等级计算取值，椭球封头的壁厚比筒节壁厚薄10%，利用椭球结构的受力优势降低整体重量，所有焊缝位置都做了内表面打磨处理，粗糙度达到Ra1.6以下，减少介质残留挂壁的问题，适用于食品级流体输送、医药中间体输送这类对卫生等级有要求的工况。

　　实际应用中，这类筒仓结构常集成在减压阀组、流量调节阀组的前端，作为缓冲容腔稳定介质压力，避免阀前压力波动导致的阀门调节精度下降，也可作为小型气液分离容腔使用，配合底部的排污阀实现介质中液态杂质的沉降分离，在化工流体输送、市政供水调压、工业压缩空气管网等场景都有广泛应用。建模过程中对所有配合面做了公差匹配，筒节拼接处的止口定位间隙控制在0.02mm以内，保证装配后整体的同轴度要求，格栅的圆钢间距做了参数化设置，可根据不同的过滤需求快速调整参数生成对应规格的结构，无需重新绘制草图。
