同轴多联直齿圆柱齿轮轴传动组件

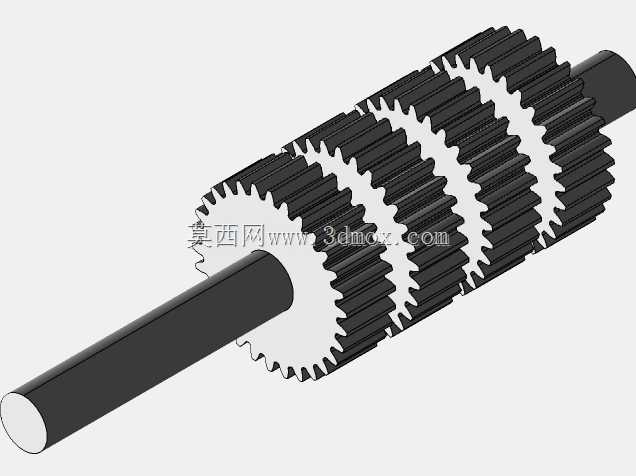

这套同轴多联直齿圆柱齿轮轴组件，是定轴轮系传动系统里的核心动力传递构件，常见于中小功率的机械变速单元、进给传动机构以及需要固定传动比输出的工位驱动场景中。从结构布局来看，四个模数、齿数一致的直齿圆柱齿轮与中间的光轴采用同轴固连设计，齿轮沿轴向等距排布，相邻齿轮之间预留了足够的啮合避让间隙，避免与配对齿轮啮合时发生齿侧干涉，同时也能在传动过程中分散单对齿轮的承载负荷，降低单齿面的接触应力，提升整套传动组件的使用寿命。

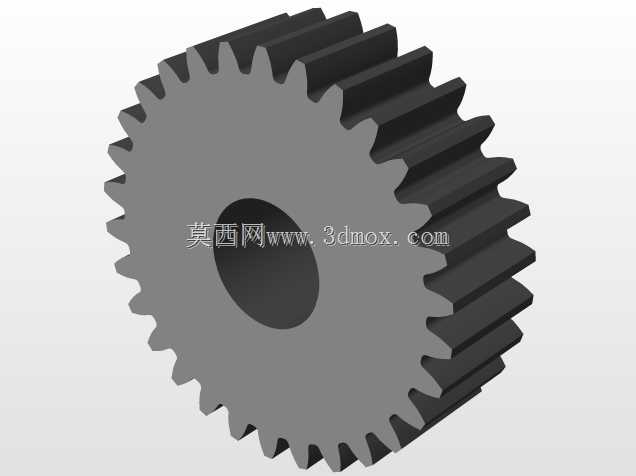

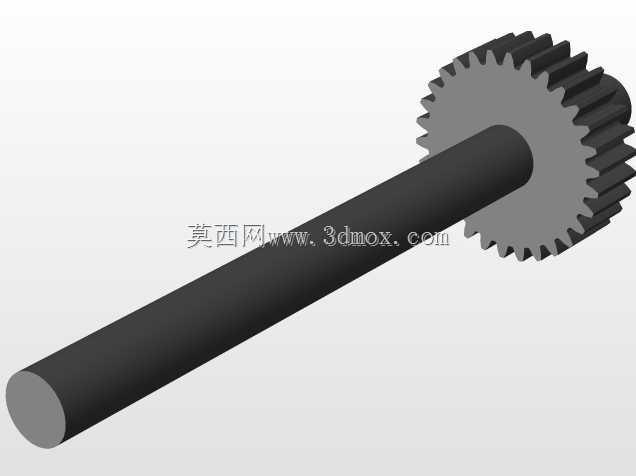

设计过程中首先确定了齿轮的基本参数匹配，所有齿轮采用相同的模数与压力角，保证与配对齿轮啮合时的传动比恒定，不会出现转速波动；齿宽尺寸经过载荷校核，在满足额定扭矩传递要求的前提下控制轴向尺寸，避免组件整体轴向长度过大占用过多安装空间。轴段部分采用等直径光轴设计，两端预留的轴伸长度可根据安装需求适配深沟球轴承或者滑动轴承的装配尺寸，轴肩位置做了微小的退刀处理，方便齿轮装配时的轴向定位，同时也能避免装配过程中应力集中导致的轴段断裂风险。

在实际应用场景中，这类多联齿轮轴多用于需要同时驱动多个同转速执行端的传动布局，比如小型包装设备的多工位同步送进机构、自动化生产线的分料驱动单元，或是小型机床的进给箱传动组，单根轴上的多个齿轮可以同时与不同位置的从动齿轮啮合，实现单输入多输出的动力分配，减少传动链路里的零件数量，降低整套机构的装配复杂度与累计传动误差。

从安装边界来看，组件的径向最大尺寸为齿轮的齿顶圆直径，设计时已经考虑了啮合时的齿顶间隙，安装时只要保证轴的两端支撑座同轴度误差在允许范围内，就能保证齿轮啮合时的齿面接触面积符合要求，避免出现偏载导致的齿面异常磨损。齿轮的齿端做了微小的倒角处理，不仅方便装配时的啮合导入，也能减少齿轮启动瞬间的齿面冲击，降低传动过程中的噪音水平。轴的两端没有设计额外的键槽时，也可根据实际扭矩需求加装平键或者采用过盈配合的方式实现齿轮与轴的扭矩传递，适配不同载荷等级的使用需求。

不同于单齿轮传动结构，这种多联同轴齿轮轴在设计时需要严格控制每个齿轮的周向位置精度，保证所有齿轮的齿向误差、齿距累积误差控制在公差范围内，避免出现某一个齿轮已经完全啮合、其他齿轮存在齿侧间隙过大的问题，确保动力传递过程中各个输出端的转速同步性。齿面的加工精度等级可根据使用场景调整，用于普通动力传递时可选用中等精度等级，用于精密进给传动时则需要提升齿面加工精度，同时控制轴的径向跳动公差，保证传动平稳性。在润滑方式上，这类组件既可以采用油浴润滑也可适配脂润滑，齿轮之间的轴向间距足够容纳润滑油的流动，不会出现润滑死角，能保证长期运转时齿面的润滑充分，减少磨损。
