螺杆式压缩机啮合转子副三维结构

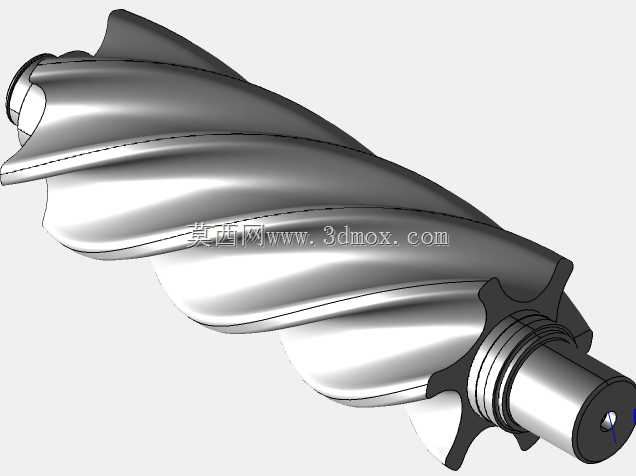

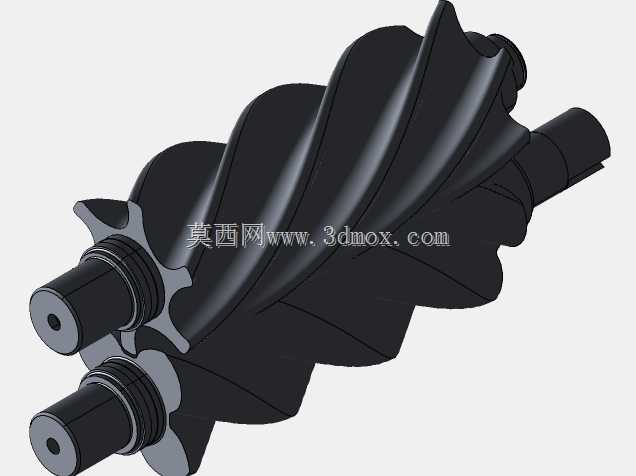

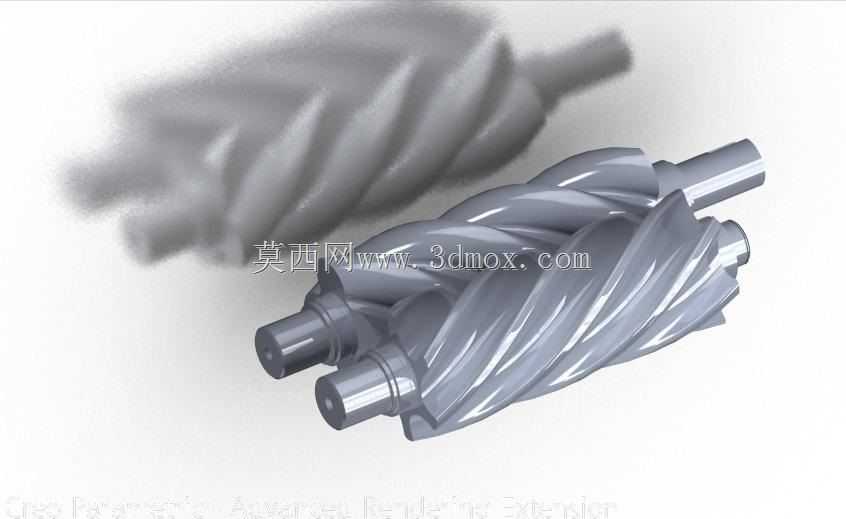

　　这套转子副是容积式流体压缩设备的核心做功部件，常见于喷油螺杆空压机、工艺螺杆压缩机、螺杆膨胀机以及部分高压流体控制阀组的动力端结构中，在工业气源供给、化工工艺气体增压、制冷系统冷媒压缩等场景下承担核心的能量转换职能，其型线设计、啮合间隙直接决定整台设备的容积效率、运行噪声与长期可靠性。从结构本身来看，该转子副采用一对相互啮合的螺旋齿结构，阴阳转子的齿型曲面为共轭型线，转动过程中齿槽之间形成连续变化的密闭容腔，随着转子回转完成进气、压缩、排气的完整循环，相比往复式压缩结构，该类转子组件无往复惯性力，运行转速更高，整机体积更小，排气脉动更低，适合长时间连续运行的工业工况。

　　设计过程中首先需要匹配设备的额定排气量与压力比，确定转子的公称直径、长径比与螺旋导程，阴阳转子的齿数比通常根据压力等级选择，低压工况常用小齿数比以获得更大的单转排量，高压工况则会调整齿数比降低泄漏三角形的面积，提升容积效率。型线设计阶段需要逐段修正齿面啮合间隙，考虑转子运行过程中的热膨胀量、受力挠曲变形量以及轴承游隙带来的中心距偏移，在齿顶、齿根以及啮合型面的不同位置预留差异化的装配间隙，既避免运行过程中齿面发生刮擦咬死，又尽可能减少压缩过程中的气体泄漏，保证设备运行效率。

　　从安装边界来看，转子两端的轴颈需要与径向轴承、推力轴承配合，轴肩位置设置轴封安装位，防止压缩腔的气体或者润滑油向轴承腔或者机体外部泄漏，转子的轴向定位精度直接影响端面间隙的均匀性，装配过程中需要通过调整垫片控制转子端面与机体端盖之间的间隙值，避免端面摩擦同时减少端面泄漏。转子的齿面加工通常采用专用成型铣刀或者磨削工艺完成，型线精度需要控制在微米级，齿面粗糙度直接影响运行过程中的油膜形成，进而影响转子的使用寿命与运行噪声。实际选型应用中，该类转子组件需要匹配对应的壳体型线、进排气口位置设计，排气口的开设角度需要对应转子压缩终了的容腔位置，避免出现过压缩或者欠压缩带来的额外功率损耗。

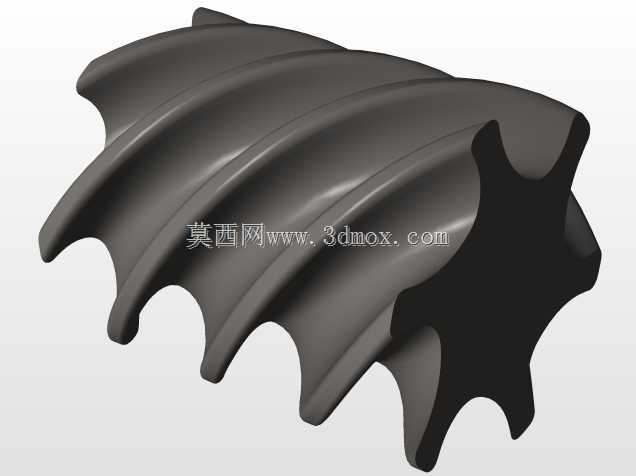

　　在阀类应用场景中，该类螺旋转子结构也可作为容积式流量计量部件，通过转子的转数换算流体的通流体积，相比传统叶轮式计量结构，其对流体粘度变化的敏感度更低，计量精度更稳定，适合高粘度流体或者含杂质流体的流量计量场景。建模过程中需要先通过参数化方程生成阴阳转子的共轭型线，沿螺旋导程扫描生成齿面实体，再完成两端轴颈、密封槽、轴承配合位的结构细化，建模时需要重点校验啮合过程中的齿面干涉情况，模拟不同中心距偏差、不同转角偏差下的啮合间隙分布，提前排查设计阶段的型线缺陷，为后续的加工工艺编制、装配公差制定提供三维数据支撑。转子的动平衡精度也是设计中需要重点考量的指标，由于转子运行转速通常可达数千转每分钟，齿面的螺旋结构带来的质量分布不均需要通过两端的平衡块去重校正，避免运行过程中出现过大的振动，影响轴承寿命与整机运行稳定性。
