阀块配套双自由度旋转铰接支撑结构

在工业流体控制管路系统中，阀块作为集成式流体通路的核心载体，往往需要搭配可调整姿态的外接执行元件或管路接口，这类场景下，旋转铰接支撑结构的可靠性直接决定了整套阀组的调节灵活性与运行寿命。本次涉及的旋转支撑结构，正是针对阀块外接部件的多姿态调整需求设计，可实现两个正交方向的回转动作，适配阀组安装后外接元件的角度微调、方位切换需求，避免管路因硬连接产生的装配应力，同时降低执行元件动作时的附加载荷对阀块本体的冲击。

从实际应用场景来看，这类结构常出现在液压阀组的外接操作端、流体管路的换向对接工位、以及需要定期调整检测方位的阀组配套传感器安装位，比如冶金设备的液压站阀组区域，受现场安装空间限制，阀块固定后外接的压力检测元件、手动操作手柄往往需要根据运维通道的方位调整朝向，此时该旋转支撑可在不松动阀块主安装螺栓的前提下，完成外接部件的角度调整，调整到位后依靠铰接面的静摩擦力保持姿态稳定，无需额外增加锁紧构件即可满足常规工况下的定位需求。

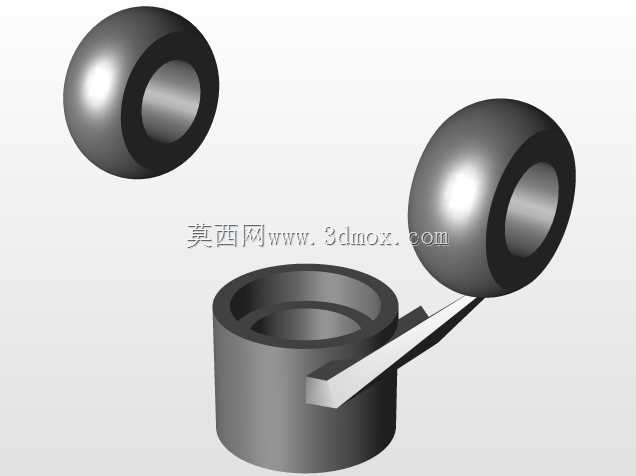

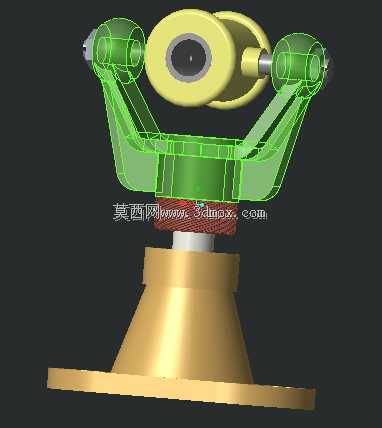

功能特性层面，该结构采用双轴正交的铰接布局，竖直方向的回转轴可实现上部构件360度水平方位调整，水平方向的铰接轴可实现上部构件一定角度的俯仰摆动，两个回转副均采用间隙配合的轴孔结构，配合面预留了润滑脂存储槽，可在装配时填充耐高压润滑脂，降低长期转动带来的磨损，同时避免外界粉尘、水汽进入配合间隙造成卡滞。下部的法兰式安装基座可直接通过螺栓固定在阀块的预制安装面上，基座与阀块接触面设置了定位止口，可保证旋转中心与阀块预设的安装基准重合，避免偏心带来的附加弯矩。上部的安装位采用对称式双耳结构，可直接对接外接构件的安装接口，销轴采用贯穿式设计，端部设置防脱卡簧槽，装配后可避免销轴在振动工况下窜动脱出。

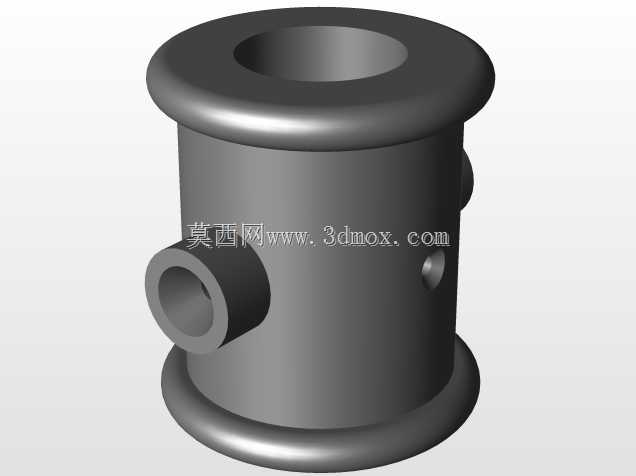

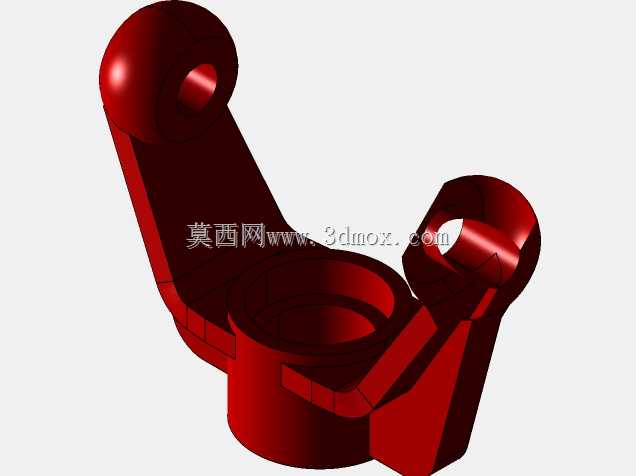

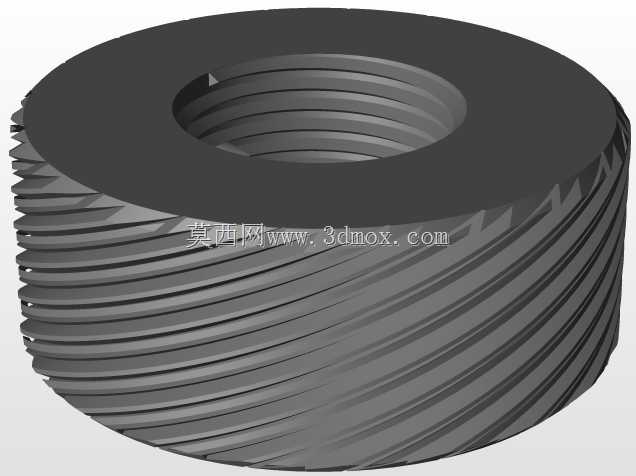

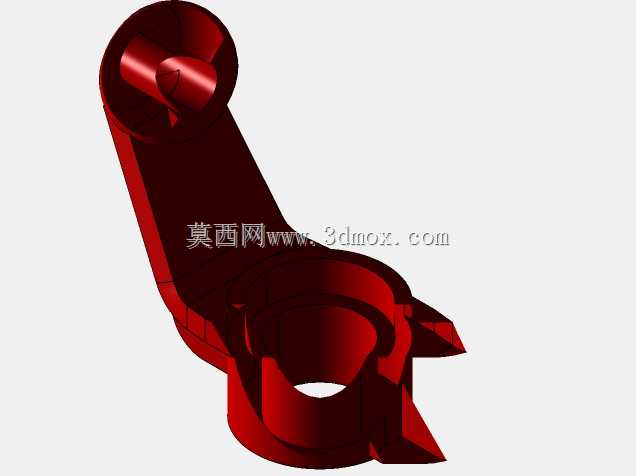

设计思路上，整个结构优先考虑了阀块安装场景的空间限制，整体轮廓做了紧凑化处理，下部基座采用锥台过渡结构，既保证了基座与上部回转结构的连接强度，又尽可能缩小了安装面的占用尺寸，适配阀块上有限的安装空间。铰接臂部分采用等强度的变截面设计，在保证回转刚度、避免受力变形的前提下，尽可能去除非受力区域的材料，降低整体结构的重量，减少回转时的转动惯量，让姿态调整操作更轻便。所有棱边均做了倒角处理，既避免装配时锐边划伤操作人员，也消除了机加工过程中产生的应力集中点，提升结构的抗疲劳性能。配合面的公差选择上，竖直回转轴采用H7/g6的间隙配合，既保证转动灵活，又控制了径向间隙量，避免上部构件晃动；水平铰接轴采用H8/f7的配合，兼顾俯仰转动的灵活性与铰接处的连接刚度，适配外接元件的重量承载需求。

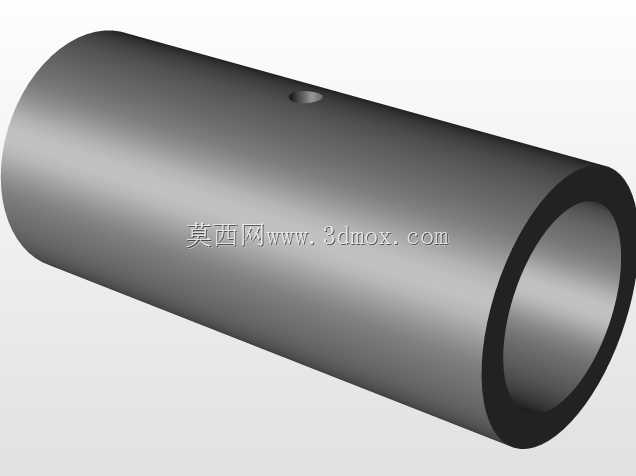

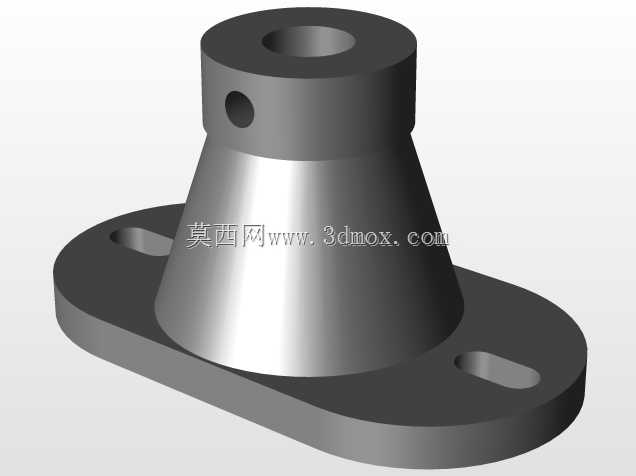

外形尺寸与安装边界方面，下部安装法兰的螺栓孔分布采用标准的阀块安装孔距规格，可直接匹配常规通径阀块的预制安装位，无需额外在阀块上重新打孔，降低现场改装的工作量。整体结构的最大回转半径控制在较小范围内，水平方位回转时不会与阀块上的其他外接元件、管路接头产生干涉，俯仰摆动的角度范围经过校核，在极限摆动位置也不会触碰阀块本体或相邻的管路构件。竖直方向的总高度经过优化，在保证铰接强度的前提下尽可能压缩高度尺寸，避免整体结构过高导致的重心上移，降低设备运行时振动带来的结构晃动风险。水平铰接轴的中心高度与上部安装面的尺寸，匹配常规外接执行元件、检测传感器的安装尺寸，可直接对接标准接口，无需额外加工过渡连接件。

从实际使用的角度来看，这类旋转支撑结构的受力状态经过了针对性优化，当上部外接元件承受管路拉力、操作力时，载荷可通过铰接臂直接传递到下部基座，最终分散到阀块的安装面上，不会在铰接轴处产生过大的集中应力。长期运行过程中，即使配合面出现轻微磨损，也可通过调整销轴端部的锁紧螺母消除配合间隙，无需整体更换构件，降低运维成本。对于结构设计人员而言，该结构的建模过程完整还原了机加工的工艺细节，所有倒角、退刀槽、卡簧槽的尺寸均符合机械加工的常规工艺要求，可直接作为同类阀块配套铰接结构的设计参考，也可根据实际的载荷需求调整各部分的截面尺寸、轴径参数，快速衍生出适配不同通径阀块、不同载荷等级的系列化支撑结构。
