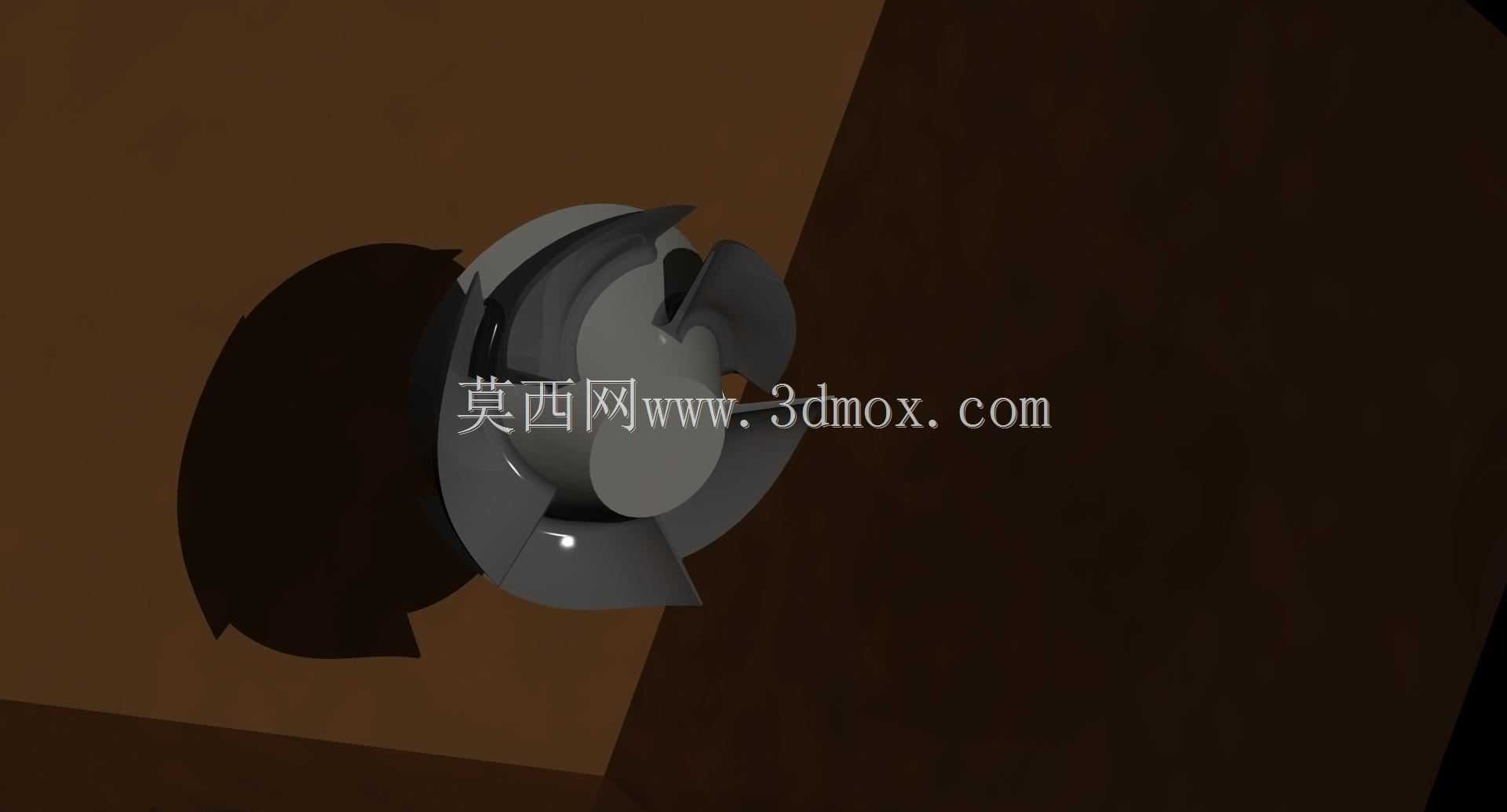

入门级离心泵闭式叶轮结构设计方案

在中小型清水离心泵、低压循环供水泵的整机结构中，叶轮是直接决定水力效率、运行稳定性的核心过流部件，这类入门级结构的叶轮，大多应用在民用供水、小型冷却循环系统、农田简易排灌等对扬程要求不高、输送介质无大颗粒杂质的场景，日常运行转速多在1450r/min到2900r/min区间，不需要应对复杂的磨蚀、气蚀严苛工况，因此结构设计上优先兼顾加工便利性与基础水力性能，适合刚接触流体机械结构设计的从业者拆解参考。

从实际安装边界来看，这类叶轮的轮毂内孔直径通常根据配套泵轴的直径做公差匹配，常规小功率机型配套的该类叶轮，整体外径多控制在120mm到180mm区间，轴向总厚度（含轮毂凸台）在40mm到65mm之间，进水口侧的轮毂端面需要和泵轴的轴肩端面贴合定位，通过叶轮螺母加止动垫片完成轴向锁紧，径向定位依靠轮毂内孔与泵轴的H7/k6过渡配合，保证高速转动时不会出现偏心晃动。叶轮出口侧的盖板外缘，需要和泵体的蜗室隔舌保持3mm到5mm的径向间隙，间隙过大会导致容积效率下降，间隙过小则容易在运行时出现动静部件碰磨，引发振动异响。

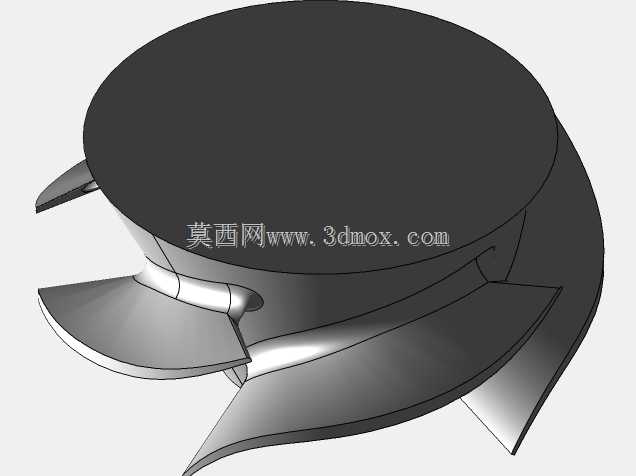

设计思路上，这类简单叶轮采用后弯式圆柱形叶片，叶片数量设置为5到6片，既不会因为叶片数过多导致流道过窄、增加介质流动的沿程阻力，也不会因为叶片数过少造成液流滑移过大、拉低实际运行扬程。叶片的进口安放角设置在18度到25度之间，出口安放角控制在22度到30度，匹配小流量低扬程工况的液流入口角，减少入口冲击损失；叶片型线采用单圆弧绘制，不需要复杂的空间扭曲造型，不管是采用普通铸铁砂型铸造，还是采用工程塑料注塑成型，都能轻松实现脱模与成型，大幅降低生产制造成本。前后盖板的厚度根据叶轮外径大小设置在3mm到5mm，轮毂部分的厚度要满足键槽的强度要求，平键槽的尺寸按照对应轴径的国标要求选取，保证扭矩传递的可靠性，不会在启动瞬间出现键槽剪切失效的问题。

功能特性层面，该结构的叶轮在运行时，通过叶片的高速旋转带动叶轮流道内的介质产生离心力，将介质从叶轮中心的进水口沿叶片流道甩向叶轮外缘，获得压力能与速度能后进入泵体蜗室，完成介质的输送过程。由于结构简单，流道光滑连续，没有多余的结构突变，在额定工况点运行时的水力效率可以达到75%到82%，完全满足小型泵组的能效要求；同时整体结构对称，做静平衡校验时只需要去除前后盖板外缘的少量余量就能达到G6.3的平衡精度等级，运行时的振动值可以控制在0.08mm/s以内，不会对配套的轴承、机械密封造成额外的冲击载荷，能有效延长泵组的连续无故障运行时长。

需要注意的是，这类结构的叶轮仅适用于输送常温清水或者物理化学性质和水相近的无杂质介质，不能用来输送含大颗粒固体、高粘度或者有腐蚀性的介质，否则很容易出现流道堵塞、叶片磨穿或者腐蚀失效的问题。在建模练习时，可以先从这类圆柱叶片叶轮入手，掌握叶轮的水力参数匹配、安装配合尺寸的设定逻辑，再逐步过渡到扭曲叶片叶轮、双流道叶轮等复杂结构的设计，能快速建立流体机械转动部件的设计思维，避免一开始就接触复杂结构产生认知偏差。建模过程中要重点关注叶片和前后盖板的结合处圆角处理，通常设置R2到R3的铸造圆角，既可以减少铸造时的应力集中，避免铸件出现冷隔、裂纹缺陷，也能减少介质在流道拐角处的局部阻力，进一步提升过流效率。
