汽车发动机曲柄连杆机构连杆结构设计

在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。日常工况下，连杆需要承受活塞销传递的燃气爆发压力，同时将活塞的直线往复运动转化为曲轴的旋转扭矩输出，整个工作循环中构件会交替承受拉压交变载荷、惯性力带来的弯曲载荷，以及高速运转下的振动冲击，因此结构设计阶段需要同时兼顾强度冗余、重量控制与安装适配性。

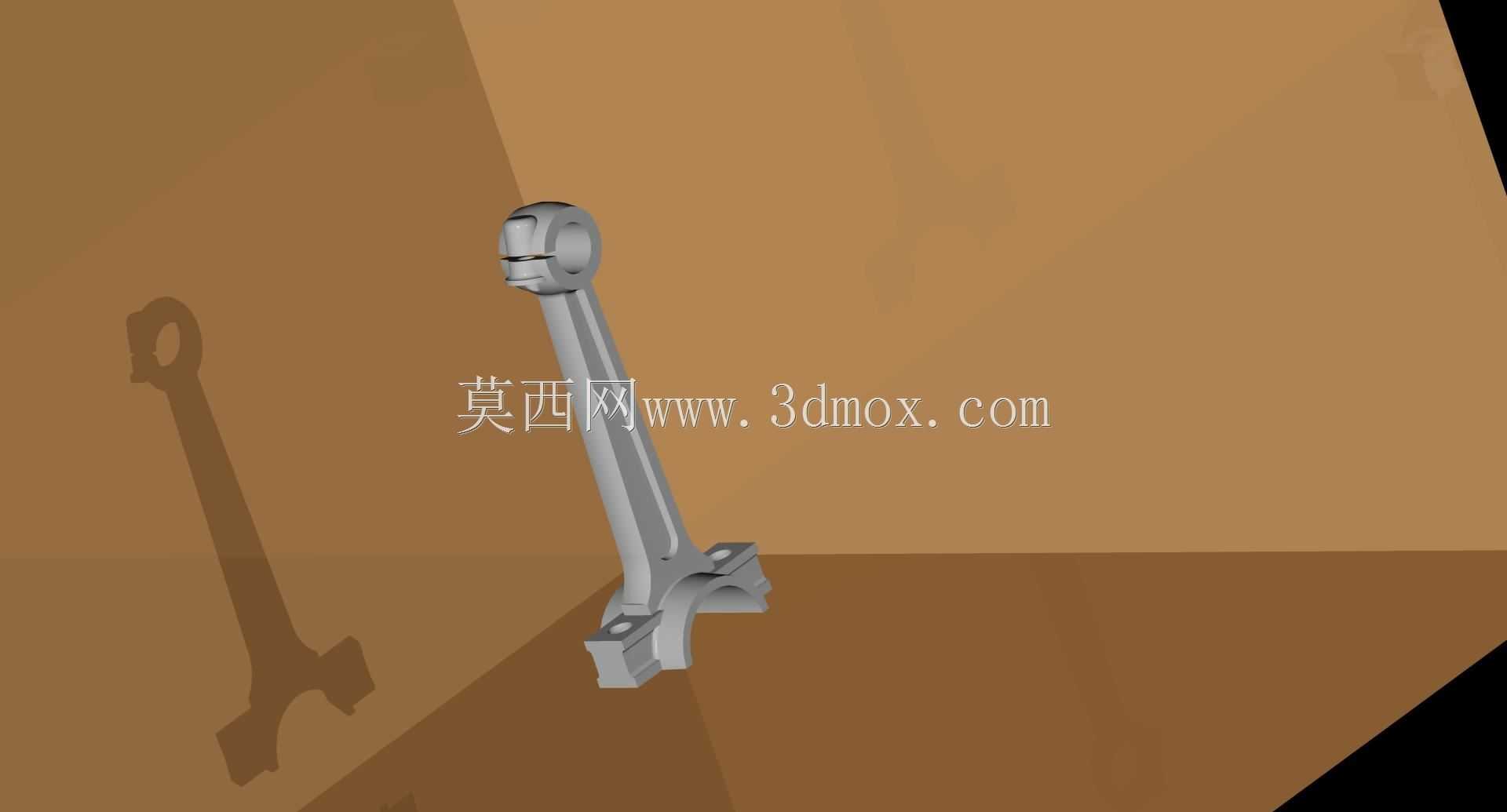

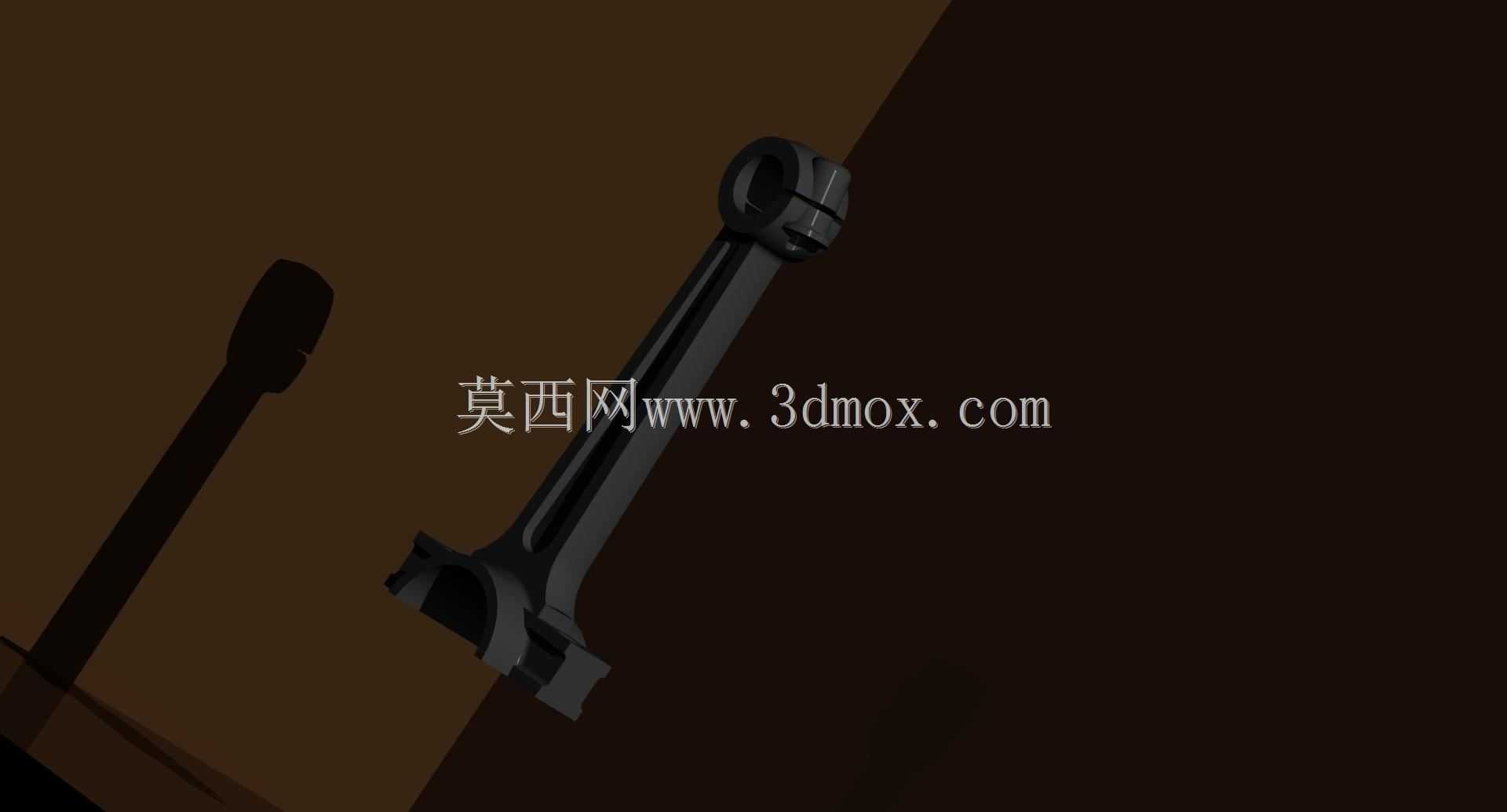

从结构构型来看，该连杆采用传统的分体式大端设计，小端为整体式圆环结构，用于通过活塞销与活塞内部的销座实现铰接，大端拆分后可环抱曲轴的连杆轴颈，通过连杆螺栓实现紧固连接，杆身采用工字形截面构型，这种截面形式能够在保证足够抗弯、抗扭截面模量的前提下，尽可能降低杆身自身重量，减少高速往复运动产生的惯性力，降低曲轴系的动平衡调校难度。小端孔内部预留了衬套安装位，实际装配时会压入铜基合金衬套，与活塞销形成滑动摩擦副，配合润滑油道输送的压力机油实现润滑，避免长期往复摆动下的孔位磨损失圆；大端孔与轴瓦的配合面严格控制圆柱度与粗糙度参数，保证轴瓦安装后不会出现错位、窜动，确保油膜均匀形成，避免轴颈偏磨。

设计过程中，杆身与大小端的过渡区域均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，这是因为交变载荷作用下，直角或者小圆角过渡位置会出现数倍于平均应力的应力集中，是连杆失效的高发区域。大端的拆分面采用平切口形式，加工工艺性更好，螺栓孔的位置对称布置在拆分面两侧，保证紧固时大端盖受力均匀，不会出现单侧压紧导致的孔位变形。油道设计上，杆身内部钻有连通大小端的长油孔，曲轴轴颈处的压力机油可通过该油道输送至小端衬套位置，为活塞销与衬套的摩擦副提供持续润滑，避免干摩擦导致的烧蚀故障。

安装边界方面，小端孔径尺寸匹配对应排量发动机的活塞销直径，装配后活塞销可在衬套内自由转动，活塞销与活塞销座的配合根据设计方案选择全浮式或者半浮式连接；大端孔径匹配对应曲轴的连杆轴颈直径，轴瓦安装后需要保证规定的配合间隙，间隙过大会导致机油压力泄漏、运转异响，间隙过小则会导致机油润滑不足，出现抱轴故障。连杆的中心距，也就是大小端孔的中心距离，直接决定发动机的压缩比与活塞行程参数，设计时需要严格控制中心距的尺寸公差，同时大小端孔的平行度、垂直度形位公差需要控制在微米级，避免装配后活塞在气缸内出现偏磨，导致气缸密封失效、机油耗上升等问题。

实际应用场景覆盖车用汽油发动机、柴油发动机，也可适配小型通用动力机械、空压机等采用曲柄连杆机构的往复式动力设备，不同应用场景下可根据载荷等级调整杆身截面尺寸、材料选型与热处理工艺，高负荷柴油机使用的连杆通常会采用更高强度的合金钢材料，表面进行喷丸强化处理提升疲劳强度，而小排量汽油机的连杆可采用锻钢或者粉末冶金材料，在满足强度要求的前提下控制制造成本。建模过程中需要重点关注各配合面的尺寸公差、形位公差标注，过渡区域的圆角特征不能省略，因为这些细节直接影响后续有限元分析的应力计算结果准确性，也决定了后续加工、装配环节的工艺可行性，很多新手建模时容易忽略过渡圆角、油孔倒角等细节，导致后续仿真计算出现应力奇异，或者加工时出现应力集中隐患，无法直接用于实际生产参考。
