六辐条轮缘式飞轮储能回转构件

在需要平抑转速波动、储存转动动能的机械传动系统中，飞轮是不可或缺的核心回转构件，这款六辐条结构的轮缘式飞轮，主要适配中小功率的内燃机、冲压设备、往复式泵阀以及小型储能试验台的传动链路，通过自身较大的转动惯量，吸收传动系统中周期性的动能波动，在负载突增时释放储存的转动能量，维持输出轴转速的相对稳定，避免因载荷突变造成的传动冲击、转速失稳甚至机构卡滞问题。

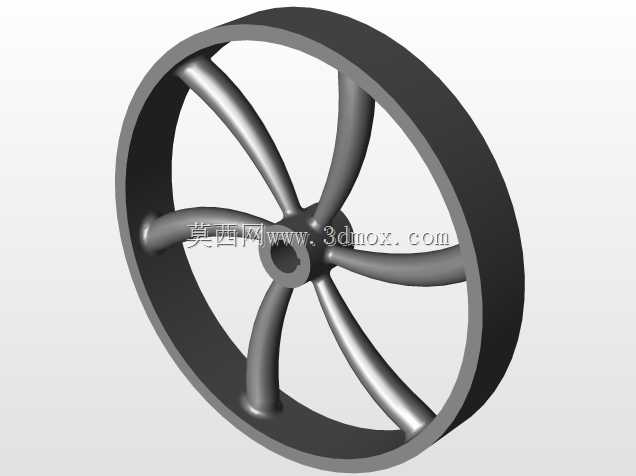

从结构设计逻辑来看，这款飞轮采用外圈厚轮缘加中心轮毂、六根弧形辐条连接的构型，并非随意选择的外观造型：厚轮缘部分集中了构件的大部分质量，在相同整体质量的前提下，质量分布越远离回转中心，转动惯量的提升效率越高，这一设计能够在控制构件整体重量的前提下，最大化实现储能、稳速的功能需求，避免采用实心轮结构带来的材料浪费、整体重量过大、安装负载过高的问题。六根弧形辐条采用平滑过渡的曲面构型，而非直辐条设计，一方面能够降低回转过程中的风阻损耗，另一方面弧形结构可以更好地分散轮缘与轮毂之间的应力传递，在飞轮高速回转时，辐条承受的离心力、扭矩传递产生的剪切力能够通过曲面平滑传导，避免直辐条与轮缘、轮毂连接处的应力集中问题，降低长期交变载荷下的疲劳断裂风险。

中心的轮毂部分设计有同轴安装孔，用于与传动轴进行配合安装，安装孔的孔径公差按照过渡配合的精度要求设计，既能够保证与传动轴的同轴度，避免回转过程中出现偏心造成的振动问题，也能够传递足够的扭矩，不会在高速回转、负载波动时出现轴孔相对滑动的问题。轮毂与辐条的连接处做了大圆角过渡处理，进一步消除应力集中点，提升构件的整体结构强度。轮缘的外圆柱面采用等厚度设计，表面粗糙度满足常规传动的配合要求，部分需要安装齿圈、皮带轮的应用场景中，该轮缘外圆可以直接作为配合基准面，不需要额外加工定位面，减少二次加工的工序量。

从安装边界来看，这款飞轮的轴向厚度控制在较小的区间内，能够适配安装空间较为紧凑的传动箱结构，不会占用过多的轴向安装尺寸；轮缘的最大回转直径经过优化，在满足目标转动惯量要求的前提下，尽可能缩小外径尺寸，避免与传动箱内部的其他构件、壳体发生运动干涉。安装时需要注意与传动轴的同轴度校准，偏心量需要控制在回转精度允许的范围内，否则高速回转时会产生额外的离心振动，不仅会影响飞轮本身的稳速效果，还会对轴承、传动轴造成额外的载荷，缩短整个传动系统的使用寿命。

在实际应用场景中，这类飞轮常被用在小型单缸内燃机的曲轴输出端，用来平衡活塞往复运动带来的转速波动，让曲轴的输出扭矩更加平顺；也会用在小型冲压设备的传动端，储存电机持续输入的能量，在冲压瞬间释放大扭矩，降低电机的瞬时功率负载；在部分小型往复式泵、压缩机的传动链路中，这类飞轮也能够有效降低曲柄连杆机构带来的转速脉动，提升设备运行的平稳性，减少管路内的流体压力波动。辐条的数量选择六根的构型，是在结构强度、重量控制、加工难度三者之间做的平衡：过少的辐条会导致单根辐条承受的载荷过大，需要增加辐条的截面尺寸，反而提升整体重量；过多的辐条会增加铸造或者机加工的工序复杂度，同时提升回转过程中的风阻损耗，六根弧形辐条均匀分布，每两根辐条之间的夹角为60度，回转过程中的动平衡更容易校准，质量分布均匀性更好，高速回转时的振动量更小。

在结构细节处理上，所有的棱边位置都做了倒角处理，避免安装过程中尖锐棱边造成的磕碰损伤，也减少应力集中的起始点。轮缘的内圆柱面与辐条的连接处同样采用平滑过渡，没有直角拐角，在铸造或者3D打印成型的过程中，能够减少成型缺陷，避免拐角处出现缩孔、填充不足的问题，提升构件的整体成型质量。对于需要进行动平衡校准的应用场景，厚轮缘的端面预留了足够的去重空间，可以根据动平衡测试的结果，在轮缘端面适当位置去除少量材料，实现高精度的动平衡校准，满足高转速工况下的使用要求。
