盘形凸轮直动从动件传动机构

这套凸轮从动件传动结构，是自动化进给、工位切换、节拍控制类设备里最常见的刚性传动单元，很多人刚接触机械设计时最先拆解练习的机构就包含这类结构，它不需要复杂的电控逻辑，仅靠型面轮廓就能实现预设的往复运动规律，在轻工包装、纺织机械、小型冲压送料、仪表阀组驱动场景里的应用占比非常高。

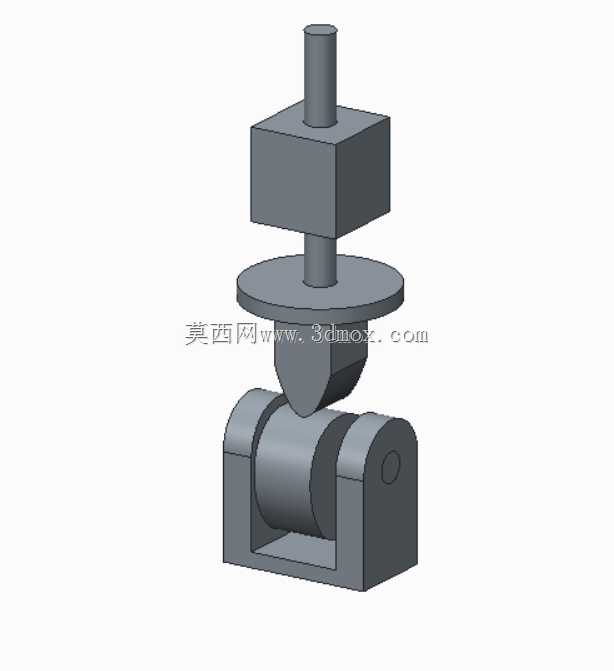

从实际安装边界来看，底部的铰支式安装座是整个机构的承载基准，两个带同轴孔的支耳用来穿装凸轮的支撑转轴，支耳的同轴度公差需要控制在IT7级以内，避免凸轮转动时出现卡滞、偏磨的问题；安装座底部的平面是装配贴合面，需要做铣平处理，表面粗糙度不高于Ra3.2，保证和设备基板安装时没有间隙，不会因为长期受冲击载荷出现固定螺栓松动的问题。凸轮本体采用盘形结构加尖端型面的设计，和常规的盘形凸轮不同，这个凸轮的工作型面是对称的楔形凸起，转动一周可以完成两次从动件的顶升-回落动作，适合需要双倍节拍的轻载驱动场景，凸轮的内孔和转轴采用H7/k6的过渡配合，搭配平键传递扭矩，避免长期转动时出现相对滑移，导致运动规律失真。

上方的从动件组件采用直动式设计，最下方的楔形接触头和凸轮型面直接贴合，接触头的圆弧半径需要和凸轮型面的最小曲率半径匹配，避免出现运动干涉或者接触应力过大的问题；中间的圆盘结构是从动件的行程限位台，和机架上的导向套配合，限制从动件的最大顶升行程，同时承担回程时的限位挡停作用，避免从动件超程脱落；上方的方形块是负载安装座，可以直接固定需要驱动的阀杆、推料杆、检测触头等执行元件，不需要额外做转接结构，减少装配累积误差；最顶端的圆柱导向轴和机架上的直线轴承配合，保证从动件全程保持竖直方向的直线运动，不会出现偏斜卡滞，导向轴的直径公差取h6，和直线轴承的配合间隙控制在0.01-0.03mm之间，既保证运动顺畅，又不会出现横向窜动。

设计这类机构的时候，首先要根据实际工况的负载大小、行程要求、运动节拍来确定凸轮的基圆直径，基圆太小会导致凸轮型面的压力角过大，传动效率降低，甚至出现自锁无法推动从动件的问题，一般直动从动件凸轮机构的推程压力角要控制在30度以内，回程压力角因为是靠负载或者弹簧复位，可以放宽到70度以内。这个模型里的从动件没有额外设计复位弹簧，是依靠从动件自身的重力和负载的向下压力保持和凸轮型面的贴合，只适合垂直安装、负载方向始终向下的场景，如果是水平安装或者负载方向有变化的工况，就需要在从动件和机架之间加装复位弹簧，保证接触始终可靠，不会出现从动件和凸轮脱开的撞击问题。

从实际使用的角度看，这类凸轮从动件机构的优势是运动规律完全由凸轮型面决定，只要加工精度足够，运动一致性非常好，不需要复杂的调试，适合大批量生产的专用设备；缺点是凸轮和从动件的接触属于高副接触，接触应力大，长期运行容易出现型面磨损，所以两个接触零件的表面都需要做淬火处理，硬度达到HRC45-50，提升耐磨性能，日常维护的时候需要定期在接触面上涂抹润滑脂，减少磨损量，延长使用寿命。在装配的时候，要先调整凸轮转轴的轴向位置，保证凸轮的型面中心和从动件的接触头中心完全对正，偏差不能超过0.1mm，否则会出现偏载，导致从动件导向部分快速磨损，运动阻力变大。另外要注意，这类机构只适合轻载、行程不大的驱动场景，如果行程超过50mm或者负载超过100N，就需要考虑改用圆柱凸轮或者连杆机构，避免凸轮基圆过大导致整体结构尺寸超标，或者接触应力过大导致零件过早失效。
