手动螺旋顶升承重作业工具结构

项目分类:千斤顶 发布时间:2025-10-12 ID:1085849
  • 手动螺旋顶升承重作业工具结构
  • 手动螺旋顶升承重作业工具结构
  • 手动螺旋顶升承重作业工具结构
  • 手动螺旋顶升承重作业工具结构
  • 手动螺旋顶升承重作业工具结构

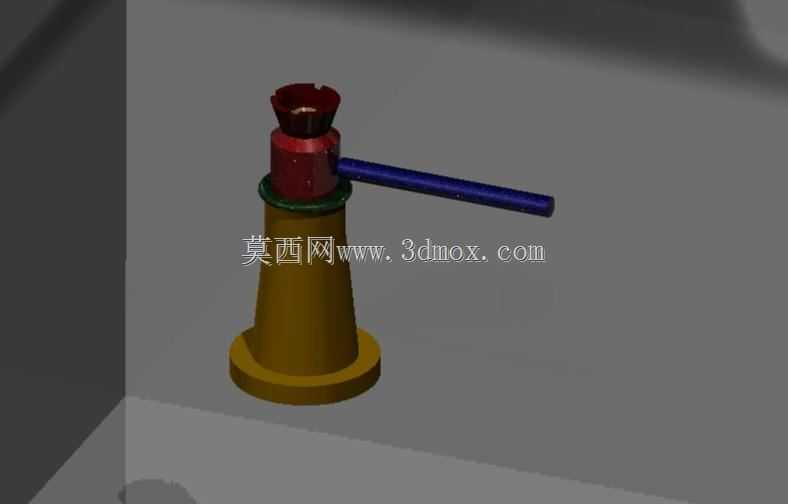

  从结构设计逻辑来看,整个构件的传力路径非常清晰,底部带扩展直径的圆盘底座直接承接上部全部载荷,通过增大与支撑面的接触面积降低单位面积压强,避免在混凝土地面、木质垫板这类常见支撑基础上压出凹痕,保证顶升过程中底座不会发生侧滑偏移;底座向上延伸的锥形筒体是主要的承力壳体,内部加工有与顶升螺杆匹配的梯形内螺纹,梯形螺纹的牙型强度高、传动自锁性好,当顶升作业到达指定高度后,无需额外加装锁止件就能依靠螺纹副的自锁特性保持承重状态,不会因为载荷持续作用出现螺杆自行回落的问题,这也是螺旋类顶升工具区别于其他顶升设备的核心安全特性。在设备检修、重型构件临时就位、小型机电安装的现场作业场景里,这类手动螺旋顶升工具的使用频次一直不低,不同于液压类顶升设备依赖密封件、液压油的特性,纯机械螺旋传动的结构在多粉尘、温差跨度大、长期闲置备用的工况下,可靠性表现更稳定,不会出现密封老化漏油、泄压回落的隐患,尤其适合无外接动力源的野外抢修、仓储重型货物堆垛调整、机床安装水平度微调这类对顶升位移精度有要求、单次顶升行程不长的作业环节。

  筒体上部的铜质衬套是设计里的易损易耗预留结构,螺杆频繁升降转动的过程中,衬套直接承接螺杆的径向作用力,磨损后只需更换衬套就能恢复整机配合精度,不用整体更换承力筒体,大幅降低后期维护成本。侧面穿装的长操作杆是人力输入的接口,操作杆与螺杆上部的转动套采用通孔穿装的配合方式,作业时可以根据所需顶升力的大小调整操作杆的穿入长度,需要大顶升力时将杆身完全穿入,增大力臂长度就能用更小的人力转动螺杆,在空间受限的作业位置也可以只穿入部分杆身,通过小幅度反复扳动完成顶升动作,适配不同的现场操作空间。

  顶部的承帽做了内凹的V型与平面结合的结构,接触被顶升物体时,平面区域可以承接底部平整的设备底座,V型槽可以卡住圆轴类、管状构件,避免顶升过程中被顶物体发生滑动偏移,承帽与螺杆顶端采用小间隙转动配合,顶升转动螺杆的过程中承帽不会跟着螺杆同步转动,不会和被顶升物体的接触面产生相对滑动摩擦,保护被顶设备的接触面漆面或者加工面不会被刮花。从安装边界与尺寸适配来看,这类手动螺旋顶升工具的收起高度较低,可以放进设备底座与地面间隙较小的作业位置,不需要额外开挖地坑或者垫高基础,单台工具的额定承重覆盖常见的小型设备检修、构件顶升需求,多台配合使用时可以完成更长尺寸重型构件的同步顶升调平,作业过程中顶升位移可以通过转动圈数精准控制,每转动一圈螺杆的上升距离等于螺纹导程,微调精度可以达到毫米级,完全能满足设备安装时的水平度调整要求。

  建模过程中需要重点关注螺纹副的配合间隙,梯形螺纹的配合公差不能过小,否则现场有粉尘、锈迹进入螺纹间隙时会出现转动卡滞的问题,也不能间隙过大导致承重时螺纹牙受力不均出现局部应力集中;底座的厚度需要根据额定承重做校核,保证满载荷时底座不会出现翘曲变形;操作杆的插入孔位置需要避开螺杆的核心承力截面,避免开孔位置应力集中导致螺杆断裂。整个结构没有复杂的异形曲面,所有零部件都可以采用常规的车削、钻削工艺完成加工,不需要特殊的加工设备,适合小批量加工制作,日常维护只需要定期在螺纹副位置涂抹润滑脂,就能保证长期转动顺畅,在无动力的作业场景下,这种纯机械结构的顶升工具是液压顶升设备之外的可靠备选方案。
