手动螺旋顶升承重构件三维结构设计

　　在设备检修、小型构件安装、工装调平这类需要小行程精准顶升的作业场景里，螺旋类顶升构件的应用覆盖范围极广，不同于液压类顶升设备依赖密封件、液压介质的特性，纯机械螺旋传动的顶升结构不存在泄漏风险，也不需要额外的动力源配套，单人即可完成操作，在无供电、野外作业、对顶升位置精度要求较高的工位上实用性极强。这类构件的核心功能是通过螺纹副的转动将回转运动转化为直线顶升动作，依靠螺纹的自锁特性可以在任意顶升位置保持承重状态，不需要额外的锁止机构，作业安全性更有保障，常见于汽车维修换胎、小型设备安装调平、工装夹具位置调整、轻型构件装配对位等场景，额定承重覆盖几百公斤到数吨区间，完全能满足日常轻型起重顶升的作业需求。

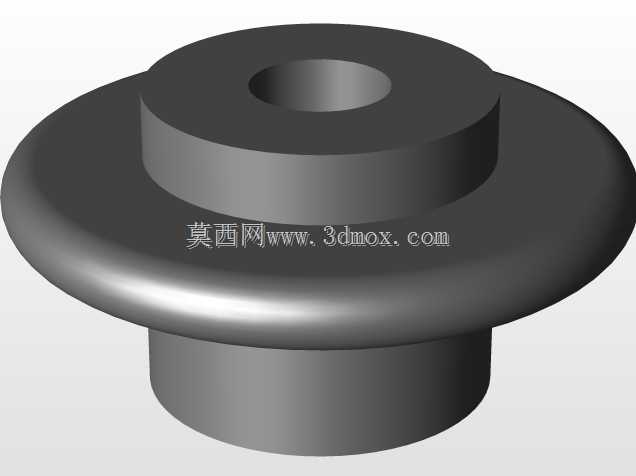

　　从结构设计逻辑来看，整个构件采用同轴回转体布局，核心传动部分为梯形螺纹副，选择梯形螺纹而非普通三角螺纹，是因为梯形螺纹的牙型强度更高，传动过程中受力更均匀，耐磨性能更好，能够长期承受轴向承重载荷，同时螺纹升角设计在自锁区间内，即便承重状态下不施加额外锁止，螺杆也不会自行回落，从结构原理上规避了失稳坠落的风险。主体外筒作为主要的承重承载部件，采用厚壁无缝钢管加工成型，内壁加工有与螺杆配合的内螺纹，外筒下端设计有平整的承压底座，增大与支撑面的接触面积，降低单位面积压强，避免在软质支撑面上出现下陷问题，底座与外筒采用同轴焊接结构，焊接后做去应力处理，防止长期承重出现变形。

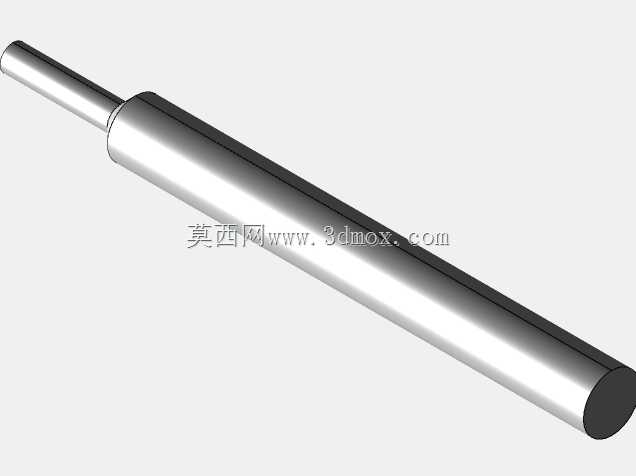

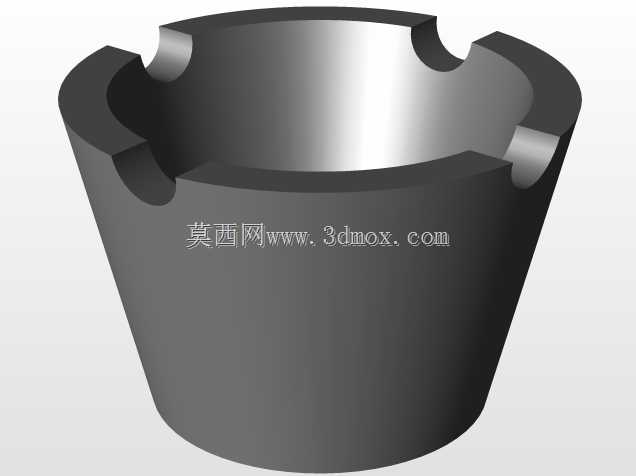

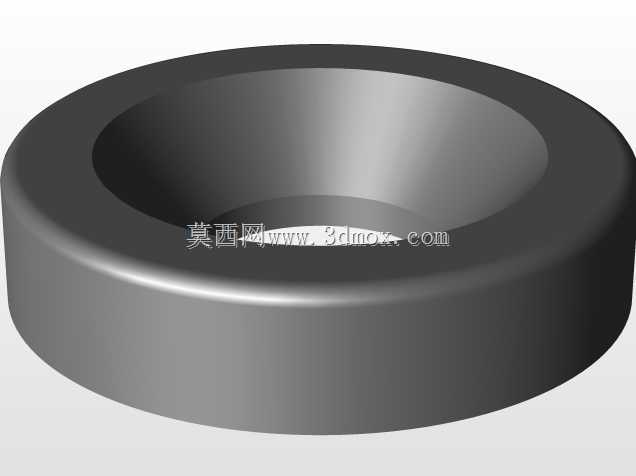

　　顶升螺杆采用高强度合金钢材质加工，外圆与内螺纹配合段做调质处理提升表面硬度与芯部韧性，螺杆顶端设计有小直径的顶头段，顶头端面做防滑滚花处理，部分工况下可以配套防滑橡胶垫或者金属顶帽，避免顶升过程中与被顶构件出现相对滑移，顶头与螺杆主体采用过渡轴肩定位，保证顶升时受力始终沿轴向传递，不会出现偏载力矩。整个构件的外形为细长同轴回转结构，外筒外径根据额定承重做匹配设计，常规轻型款外筒直径控制在30-50mm区间，完全收缩状态下整体长度根据最大顶升行程做对应设计，常见的150mm行程款收缩总长在300mm左右，最大伸长状态下总长度不超过450mm，安装边界要求极低，不需要额外的固定安装结构，使用时直接将底座放置在平整坚实的支撑面上，顶头对准被顶升构件的承重受力点即可，作业时通过配套的摇杆插入螺杆尾部的转动孔，转动摇杆带动螺杆旋转实现升降，操作力经过螺纹副减速后，单人施加十几公斤的转动力即可实现数吨的顶升出力。设计过程中需要重点校核几个核心参数：首先是螺纹副的接触应力，要保证长期承重下螺纹牙不会出现剪切变形，螺纹配合长度不小于螺杆直径的1.5倍，让每一圈螺纹都能均匀分担轴向载荷；其次是螺杆的压杆稳定性，当螺杆伸出最大行程时，长径比要控制在安全区间内，避免承重状态下出现压杆失稳弯曲，必要时可以在螺杆与外筒的配合出口处增加导向衬套，提升螺杆伸出段的支撑刚性；另外外筒的壁厚要满足轴向承压强度要求，底座的直径要根据常见支撑面的承载能力做设计，避免支撑面压强过大造成下陷。

　　这类纯机械螺旋顶升结构没有易损的密封件、阀门类部件，日常维护只需要定期在螺纹副表面涂抹润滑脂降低磨损即可，使用寿命远高于同规格的液压类顶升设备，而且不存在低温环境下液压油粘度变化影响操作、高温环境下密封件老化失效的问题，在极端工况下的适配性更强。建模过程中采用回转特征作为主体建模基础，外筒、螺杆、顶头、底座都可以先绘制截面草图通过回转命令生成主体结构，再对螺纹部分采用螺旋扫描特征生成精确的梯形螺纹牙型，保证建模的螺纹参数与实际加工参数完全一致，方便后续直接导出工程图用于加工生产，同时在装配环境下做干涉检查，验证螺杆在全行程伸缩过程中不会与外筒出现卡滞，转动过程中同轴度偏差控制在允许范围内，确保实际加工装配后操作顺畅，承重状态下不会出现卡涩、偏载问题。
