带双螺杆U型阀块连接固定结构件

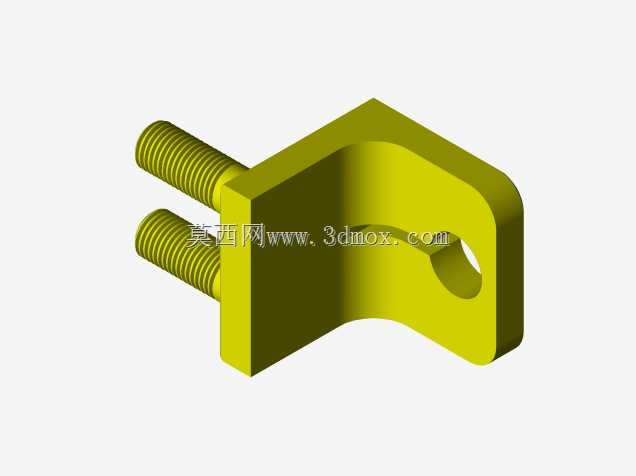

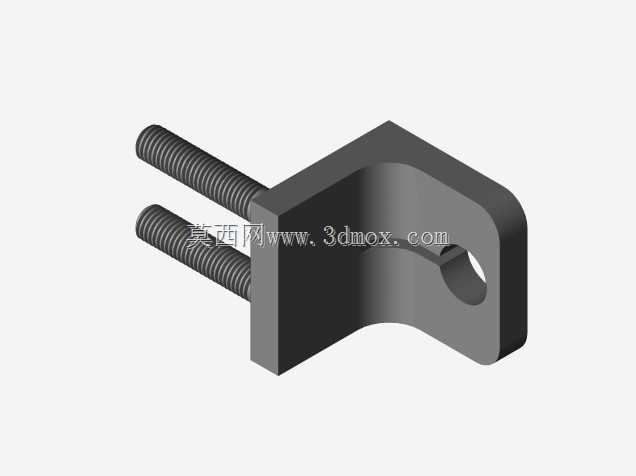

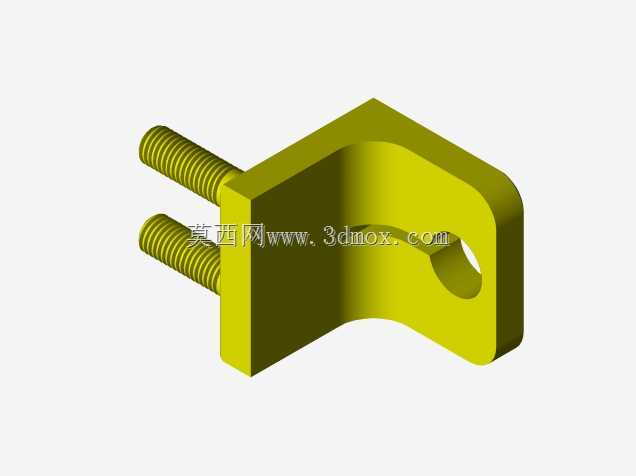

　　该结构件属于阀门配套的阀块类连接固定部件，在流体控制管路系统中承担阀件安装定位、相邻管路衔接的核心作用，常见于化工流体输送、小型液压控制回路、实验室气路布设等场景中，用来将控制阀体稳定固定在安装基座上，同时通过双螺杆结构实现与相邻管路组件的预紧对接，避免管路运行过程中因流体压力波动、设备振动出现连接松脱、密封失效的问题。从结构设计逻辑来看，主体采用U型开放式槽体结构，槽体内弧面做了平滑过渡处理，没有尖锐应力集中棱角，一方面可以适配对应规格阀体的圆柱型安装面，实现安装时的快速对位，减少装配过程中的调整工时；另一方面弧面贴合设计能够增大接触面积，降低局部压应力，避免长期受压出现接触面变形导致的装配精度下降。

　　主体侧边延伸出的双根全螺纹螺杆，采用等长等径对称布局，螺纹段覆盖螺杆有效连接长度的全部区域，装配时可以根据对接组件的实际厚度灵活调整螺母锁紧位置，不需要额外加工适配垫片来补偿尺寸差，对不同厚度的对接法兰、连接板都有较好的适配性。主体端部的带孔凸耳结构，是专门为安装定位设计的结构，安装时可以先通过凸耳上的光孔穿入定位销，将整个阀块预先固定在安装基座上，再进行螺杆对接、螺母锁紧的工序，能够有效避免装配过程中组件移位，降低装配难度，同时在设备长期运行过程中，凸耳的定位销可以承受横向剪切力，避免双螺杆长期受横向载荷出现螺纹变形、断裂的问题。

　　从安装边界尺寸来看，主体U型槽的开口宽度、槽深尺寸与对应通径的阀体安装位完全匹配，双螺杆的中心距与对接法兰的安装孔中心距保持一致，凸耳上的定位孔孔径与常用的圆柱定位销规格适配，整体结构的外轮廓尺寸紧凑，不会占用过多管路安装空间，在狭小的设备舱、管路排布密集的阀组区域都能顺利完成安装。设计过程中针对受力场景做了结构优化：主体与螺杆连接的根部做了加厚处理，同时增加了小圆角过渡，避免螺杆受拉时根部出现应力集中导致断裂；U型槽的侧壁厚度经过受力校核，能够承受管路额定压力下产生的轴向推力，不会出现侧壁变形导致阀体移位的问题；所有外露棱边都做了小倒角处理，既可以避免装配过程中划伤操作人员，也能去除加工过程中产生的毛刺，避免金属碎屑掉入管路系统造成流体污染。

　　实际应用中，该结构件不需要复杂的配套安装工具，使用常规的扳手、钳子就能完成装配与拆卸，后期维护更换阀体时，只需要松开螺杆上的锁紧螺母，不需要将整个阀块从基座上完全拆除，就能完成阀体的更换作业，能够有效缩短设备维护的停机时间。结构上没有复杂的异形曲面，常规的铣削、车削加工工艺就能完成生产，加工成本较低，适合批量配套生产使用，针对不同的使用工况，只需要调整螺杆长度、U型槽的尺寸参数，就能适配不同通径、不同安装要求的阀体使用，结构通用性较强。
