英制#8-32盘头内六角紧固螺丝系列

在精密仪器装配、小型阀门组件搭建、仪表类设备装调的场景里，这类英制规格的盘头内六角螺丝是出镜率极高的紧固连接件，很多进口设备的阀块安装、仪表壳体拼接、小型气动元件固定工位上，都能找到同规格紧固件的应用痕迹。不同于公制螺丝的牙距逻辑，#8-32的统一粗牙螺纹本身就是针对小尺寸紧固场景设计，32牙每英寸的牙距兼顾了小直径螺杆的咬合强度与拧入顺畅度，不会因为牙距过密导致铝件、塑料件等软质基材攻丝后滑牙，也不会因为牙距过疏造成拧入行程过长，影响小空间内的装配效率。

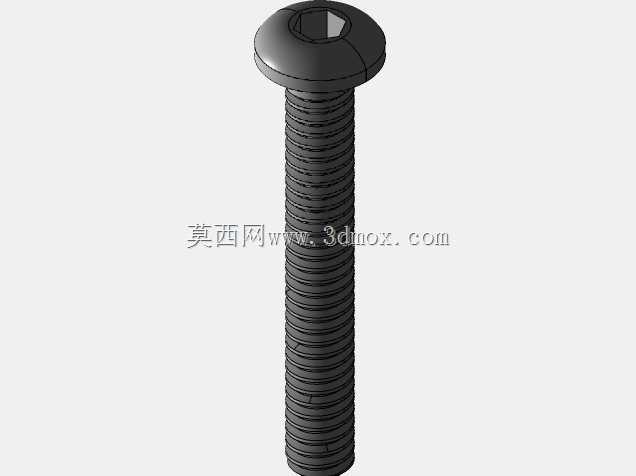

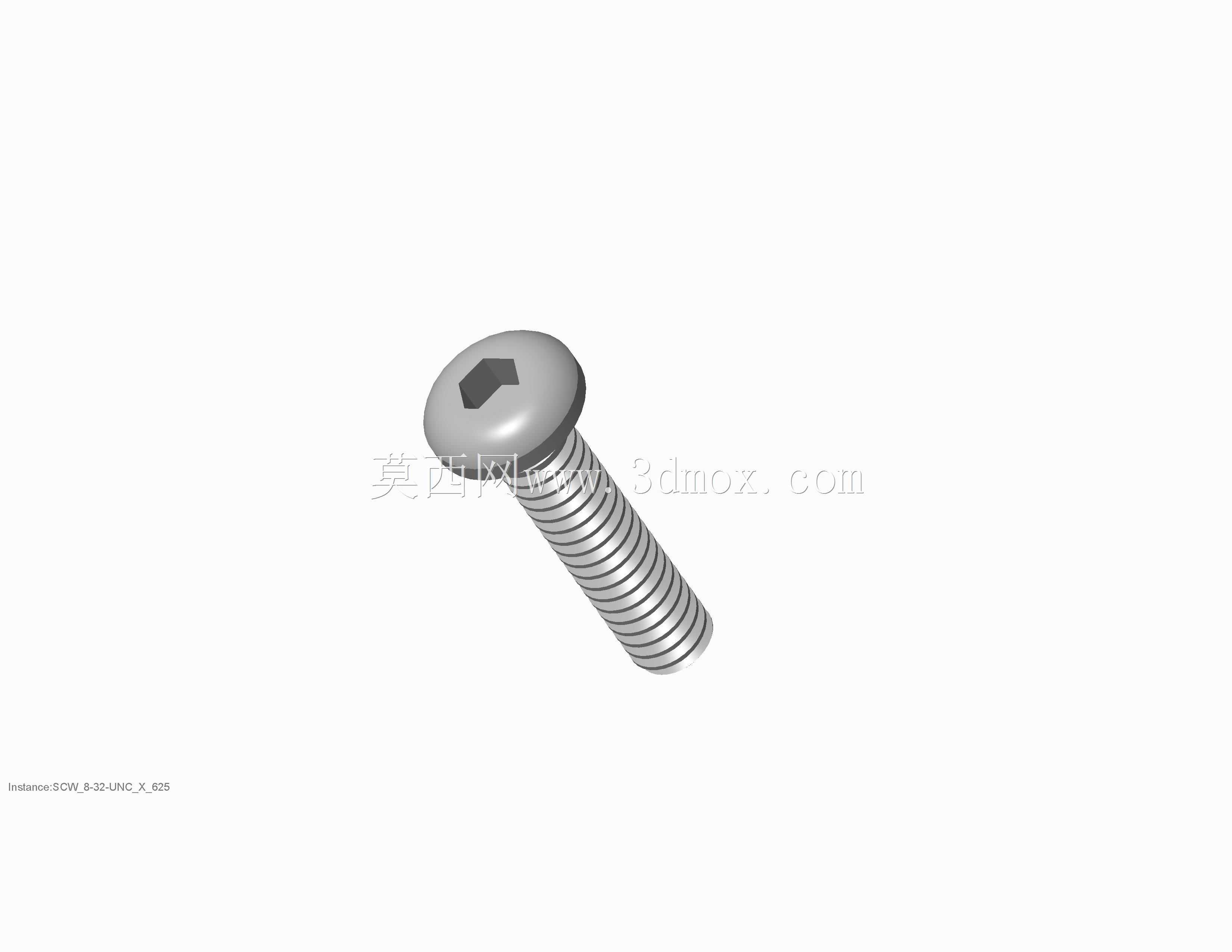

这次建模覆盖的长度区间从5/16英寸到1英寸，每1/16英寸设置一个长度档位，完全覆盖了薄板叠装、阀块油口堵头旁的附件固定、仪表外壳拼接这类常见的小行程紧固需求。设计盘头结构的时候，特意把头部直径控制在适配#8螺纹的标准尺寸范围内，头部下表面做了平整的承压面设计，不需要额外加装平垫圈就能保证压紧时的受力均匀，不会因为头部承压面倾斜导致被紧固件局部应力集中，在薄铝板、工程塑料面板这类容易被压溃的基材上使用时，能有效分散锁紧压力，避免基材表面出现压痕甚至开裂。头部的内六角驱动槽严格匹配标准英制内六角扳手尺寸，槽深做了优化，既保证扳手插入后有足够的咬合深度，不会因为拧入力矩稍大就出现滑槽，也不会因为槽深过深导致头部有效壁厚不足，在达到标准锁紧力矩时出现头部开裂的问题。

建模过程中螺纹部分采用了真实的螺旋扫描特征，没有用贴图或者简化纹理代替，牙型角严格遵循60度统一螺纹标准，牙顶与牙底的圆弧过渡也做了还原，能直接用于装配干涉检查、装配工艺模拟，甚至可以直接导出工程图标注螺纹参数，不需要二次修改。不同长度规格的螺丝，螺纹收尾位置都做了统一规范，螺杆末端的倒角角度控制在45度，倒角尺寸匹配螺纹大径，方便装配时快速对准螺纹孔，不会因为螺杆末端毛刺或者尖角刮伤螺纹孔入口的牙型，尤其是在铜质、铝质软材质阀块上装配时，顺滑的导入倒角能大幅降低攻丝后首次拧入的卡滞感，减少螺纹牙型被切坏的概率。

从安装边界来看，盘头的头部高度控制在标准范围内，安装后头部突出被紧固件表面的高度不会超出小尺寸设备的外观设计要求，在手持仪器、桌面型小型设备的外壳装配场景里，不会因为螺丝头部突出过高影响外观平整度，也不会勾挂外部的线缆、操作手套等物件。内六角驱动的设计相比十字槽、一字槽，能承受更大的锁紧力矩，在需要一定预紧力的阀块密封面紧固场景里，能达到足够的密封压紧力，不会因为驱动槽打滑导致螺丝无法拧紧，出现介质渗漏的问题。同时内六角驱动可以使用球头扳手进行倾斜角度操作，在阀块周围空间狭窄、扳手无法垂直对准螺丝头部的装配场景里，依然能顺利完成拧入和锁紧操作，这一点在密集布置的阀岛、仪表接线端子排旁的螺丝装配时优势格外明显。

不同长度的规格可以适配不同的叠层厚度，比如5/16英寸的短款适合两层薄金属板的拼接，或者薄板上固定小型标签、线卡这类轻载附件；1英寸的长款可以穿透多层阀块垫板、密封垫片后完成紧固，覆盖从薄板附件固定到多层组件锁紧的全场景需求。螺杆部分的光杆段长度也随总长度做了匹配调整，短规格螺丝几乎全杆带螺纹，适合薄件的快速锁紧，长规格螺丝在头部下方保留了一小段光杆，在需要螺丝作为定位销辅助定位的装配场景里，光杆段可以穿过被紧固件的光孔，起到辅助定位的作用，保证两个被连接件的相对位置精度，不会因为螺纹间隙导致装配错位。
