重载车辆悬架用多片式板簧结构设计

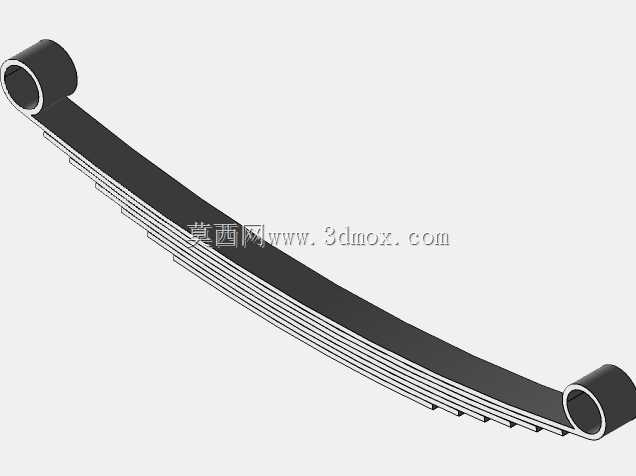

　　在商用车、工程运输车辆的底盘悬架系统中，板簧是承担承载与缓冲功能的核心弹性部件，不同于乘用车常用的螺旋弹簧结构，多片叠合的板簧依靠自身叠片间的摩擦阻尼与材料弹性变形，能够同时兼顾垂直载荷承载、冲击缓冲以及横向力矩传递的多重作用，尤其适配总质量较大的重载运输场景，比如矿用自卸车、重型货运卡车、农用重载拖拉机的非独立悬架结构中，这类板簧的应用占比极高。从结构设计逻辑来看，这类多片式板簧采用长度渐变的合金弹簧钢片叠合组装，最上方的最长片两端加工成卷耳结构，用于通过销轴与车架上的吊耳支架铰接，形成稳定的安装支点，卷耳内部通常会压装耐磨衬套，降低铰接位置的转动磨损，适配车辆行驶过程中悬架跳动带来的角度变化。

　　叠片组从最长片到最短片依次向下排布，整体形成近似等强度梁的受力结构，当承受垂直方向的载荷时，每一片弹簧钢片都能均匀分担弯曲应力，避免局部应力集中导致的片体断裂，相比单片式钢板弹簧，多片叠合的结构在相同承载能力下可以更好地适配不同载荷区间的刚度需求，空载时刚度较低保证行驶平顺性，重载时叠片完全贴合刚度提升，避免悬架击穿。在实际安装边界设计上，板簧的中部通过U型螺栓与车桥刚性固定，两端卷耳的中心距是匹配悬架安装空间的核心尺寸参数，设计时需要预留足够的跳动行程，避免车辆在颠簸路面行驶时板簧变形到极限位置与车架其他部件发生运动干涉。叠片之间在组装时会涂抹润滑脂，减少片间相对滑动产生的磨损与异响，同时叠片的端部会做倒角处理，避免应力集中在片端位置引发疲劳裂纹。从功能特性角度来说，板簧除了承担垂直方向的缓冲作用，还可以传递车辆行驶过程中的纵向力与横向力，比如车辆加速、制动时的纵向力矩，转向时的横向侧倾力矩，都可以通过板簧的结构刚性传递到车架，不需要额外设置导向杆件，这也是非独立悬架采用板簧结构能够大幅简化底盘结构的核心原因。

　　在工程应用场景中，不同吨位的车辆会匹配不同片数、不同厚度、不同弧高的板簧组，比如轻型货运车辆通常采用5-8片的叠片组，重型矿用车辆则会采用10片以上的叠片结构，同时根据悬架的刚度需求调整每一片弹簧钢的热处理硬度，保证板簧的疲劳寿命满足整车行驶里程的设计要求。建模过程中需要重点关注每一片弹簧片的曲率匹配，自由状态下各片的曲率半径从长片到短片依次减小，保证组装后各片能够相互贴合预压，让最长片在空载状态下就承受一定的预压应力，抵消部分工作载荷下的拉应力，提升整体的疲劳强度。

　　卷耳位置的结构设计需要重点校核铰接位置的强度，因为车辆行驶过程中卷耳位置不仅承受拉压载荷，还会承受频繁的扭转与冲击，卷耳与主片的过渡位置通常会做圆弧过渡处理，避免应力集中导致卷耳断裂。另外板簧的弧高设计直接影响车辆的底盘高度与悬架静挠度，静挠度过大会导致车辆行驶时侧倾稳定性差，静挠度过小则会导致缓冲效果不足，颠簸路面的冲击直接传递到车架，影响驾乘舒适性与车架的结构寿命，所以设计时需要根据整车的载荷分配、轴荷参数反复校核弧高与刚度的匹配关系。在三维建模过程中，需要准确还原每一片弹簧片的轮廓尺寸、厚度参数、卷耳的内径与外径尺寸，同时还原叠片组装后的相对位置关系，保证后续做悬架运动仿真时，板簧的变形特性与实际物理特性一致，为后续的车架强度校核、悬架运动干涉检查提供准确的模型基础。
