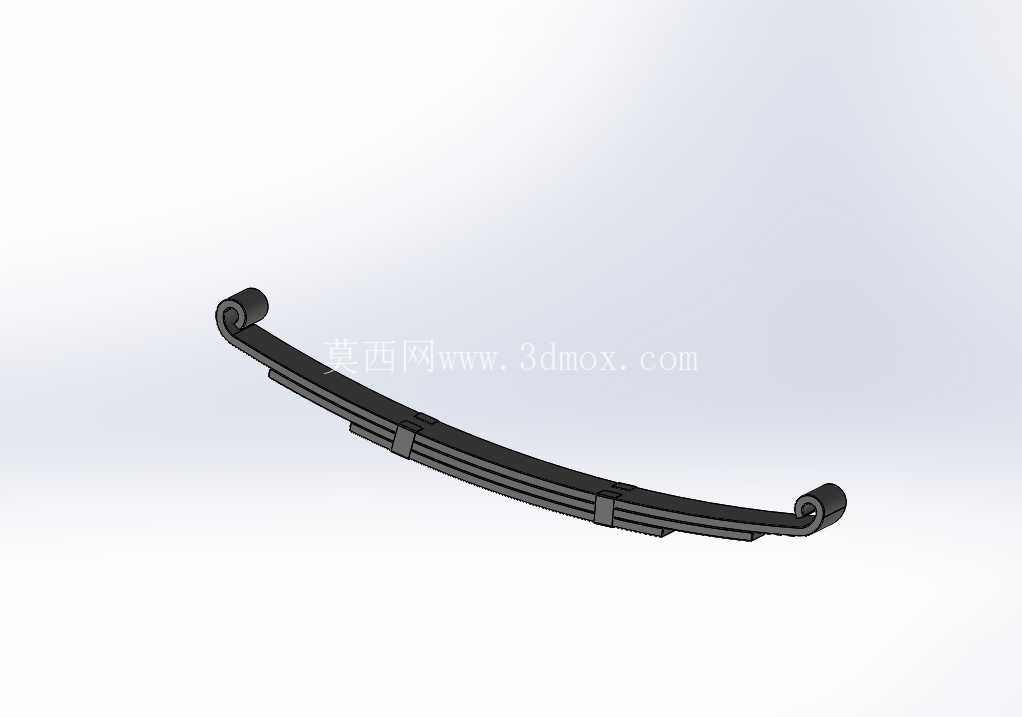

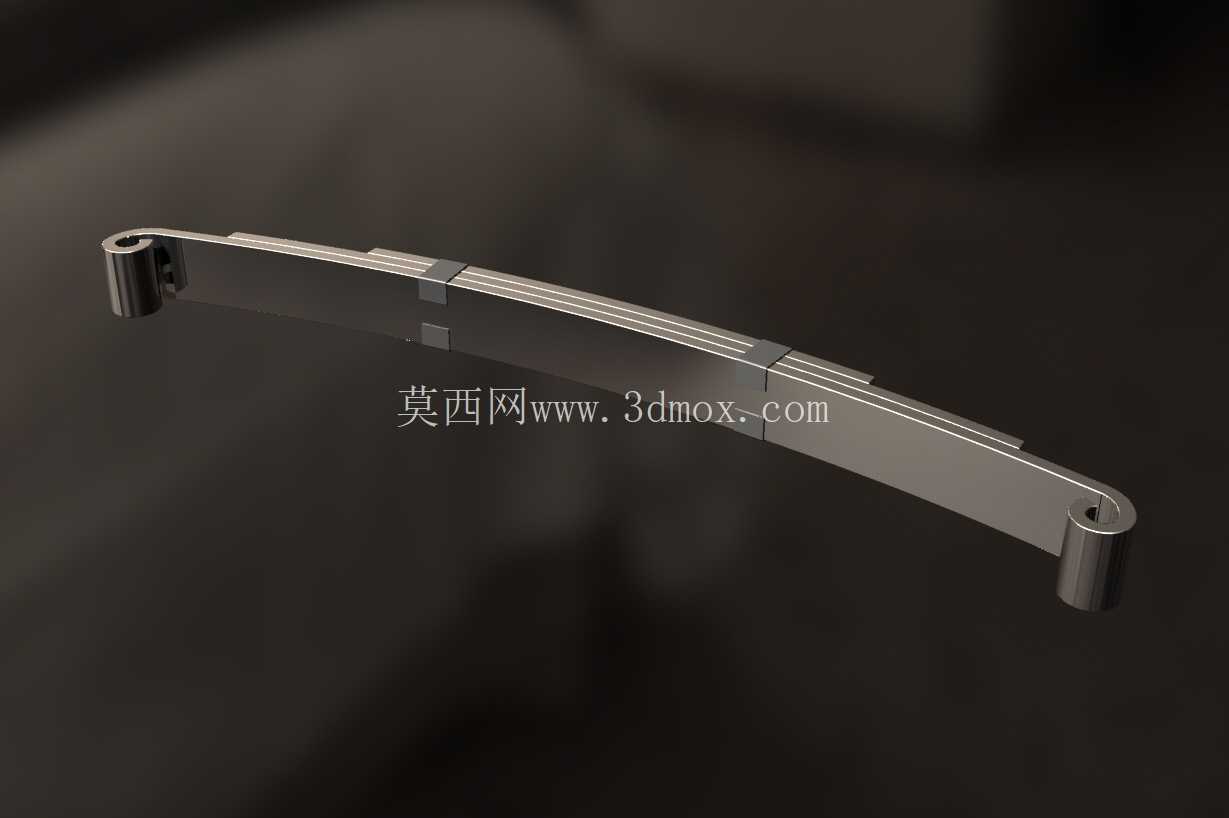

汽车拖车用多片式钢板弹簧结构设计

在商用车、挂车以及非承载式车身的越野车辆底盘系统中，钢板弹簧是承担载荷传递、冲击缓冲的核心弹性部件，这套多片叠加的板簧结构，同时兼顾了垂直方向的弹性变形能力与横向、纵向的载荷传递刚性，不需要额外设置导向机构即可完成车轮与车架之间的力传导，在重载运输场景下的可靠性远高于螺旋弹簧等独立悬架弹性元件。

从实际装车场景来看，这类板簧普遍布置在车桥与车架纵梁之间，两端卷耳通过销轴分别与车架上的吊耳支架连接，其中一端为固定铰接端，另一端为可摆动的吊耳结构，用来补偿板簧受力变形时产生的长度变化，避免运动干涉。日常行驶过程中，路面传递的颠簸冲击会让板簧产生弯曲变形，通过各片钢板之间的相对滑动摩擦，还能额外消耗一部分振动能量，配合减震器可以快速衰减车身的弹跳，既能够保证重载状态下车架的承载稳定性，也能减少颠簸对车载货物、车身结构的冲击损伤。

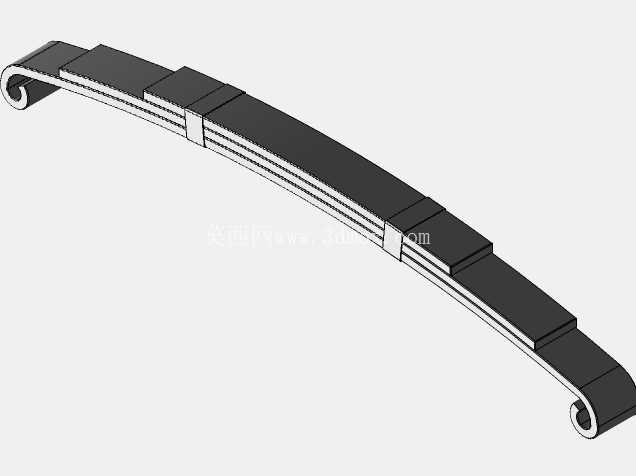

设计这套板簧结构时，首先要根据额定轴载来确定总刚度，单片钢板采用等应力梁的变截面设计思路，最长的主片两端加工成卷耳结构，内部镶嵌衬套来降低铰接位置的磨损，从主片往下各片钢板长度依次递减，每片钢板的曲率半径在自由状态下存在细微差异，装配夹紧后各片之间会存在初始预紧力，避免空载状态下主片承受过大的反向弯曲应力。板簧中部通过U型螺栓与车桥刚性固定，这个位置是板簧受力最大的区域，因此在中部设置了中心螺栓来对齐各片钢板的安装孔位，同时在板簧的几个分段位置设置了卡箍，限制各片钢板在横向的错位，防止大变形工况下各片出现横向窜动脱出，也能避免反向变形时各片分开过大导致的主片过载断裂。

安装边界上，两端卷耳的同轴度是装配时的核心控制指标，同轴度偏差过大会导致销轴安装困难，行驶过程中会出现偏磨、异响甚至卷耳开裂的问题。板簧夹紧后的弧高决定了车辆的初始离地高度，弧高偏差过大不仅会导致车身倾斜，还会让左右两侧板簧刚度不一致，制动时容易出现跑偏。需要注意的是，各片钢板之间的接触表面需要涂抹润滑脂，减少干摩擦带来的异响和磨损，同时也能避免摩擦导致的刚度异常变化，保证振动衰减特性的一致性。

和少片变截面板簧相比，这种多片等厚度钢板叠加的结构，生产工艺更简单，单片损坏后可以单独更换，维护成本更低，非常适合载重吨位大、使用环境恶劣的货运车辆、农用拖车以及工程作业车辆。在实际建模过程中，需要重点还原各片钢板的曲率差异、卷耳的衬套安装空间、卡箍与板簧之间的间隙、中心螺栓的沉头结构，这些细节直接影响后续做装配仿真、运动干涉检查的准确性，如果忽略了自由状态下各片的曲率差，装配仿真时就无法还原真实的预紧应力分布，后续的强度校核结果也会和实际情况存在较大偏差。

在做悬架匹配计算时，板簧的刚度特性是非线性的，随着载荷增大，各片之间逐渐完全贴合，刚度会出现小幅上升，这种特性刚好适配车辆空载、重载不同工况下的弹性需求，空载时刚度偏低保证舒适性，重载时刚度提升避免悬架击穿。建模时还要注意卷耳的内径尺寸要匹配常用的销轴直径，吊耳的摆动角度范围要覆盖板簧最大动行程时的长度变化量，避免极限工况下吊耳被卡死，导致板簧或者支架被拉断。
