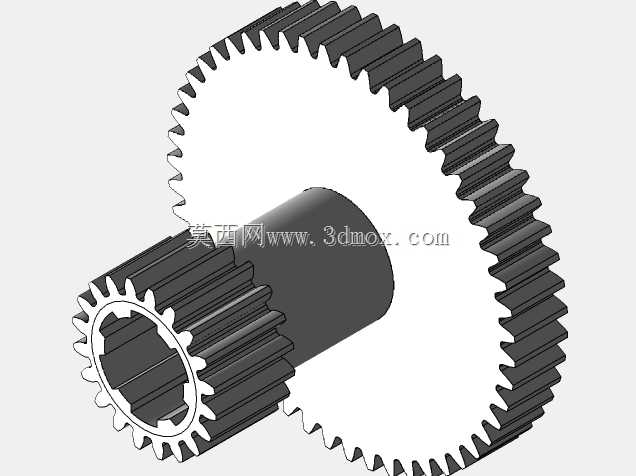

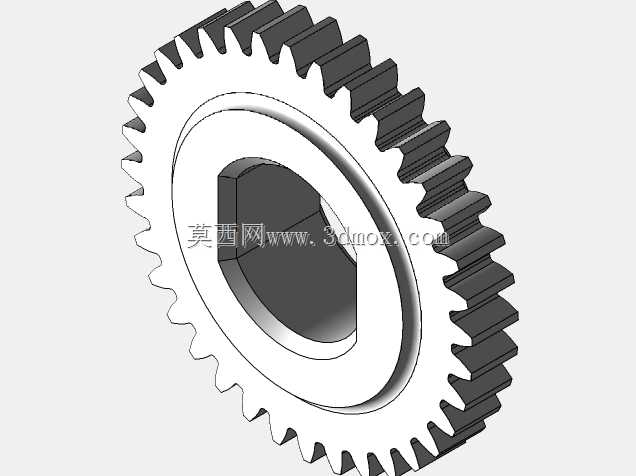

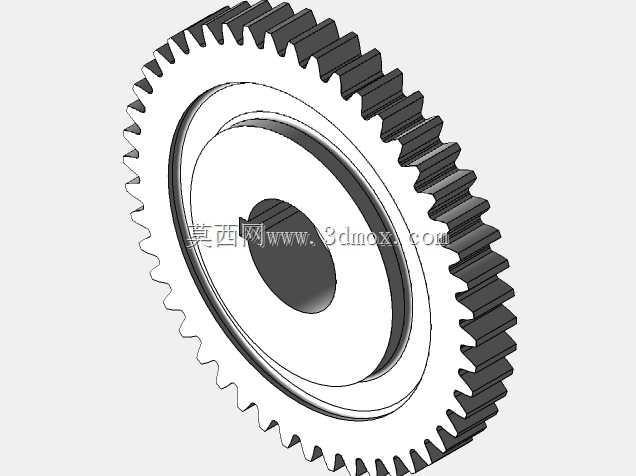

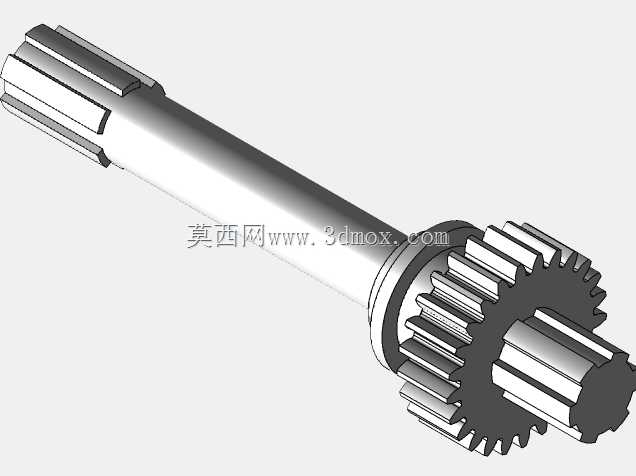

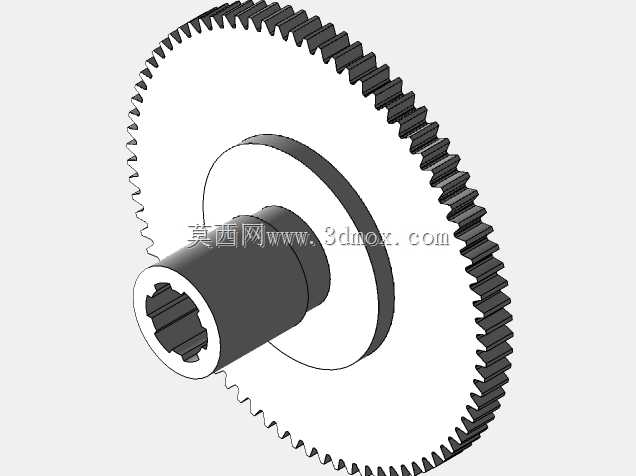

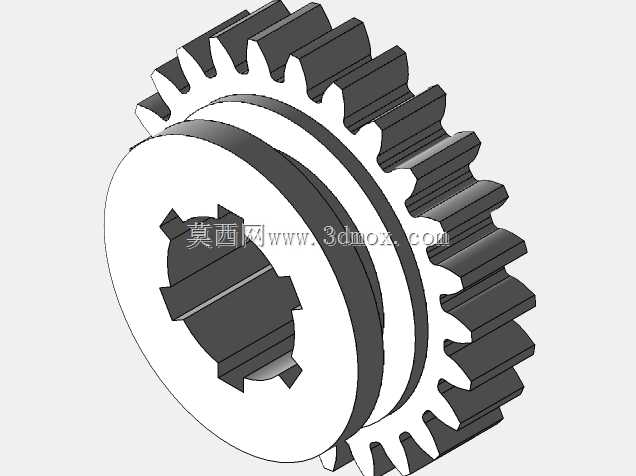

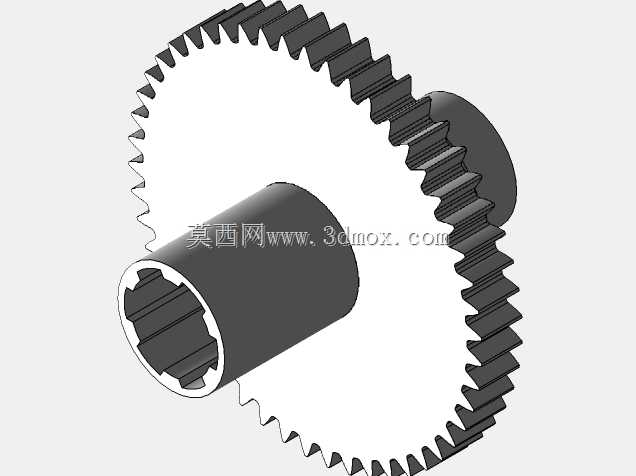

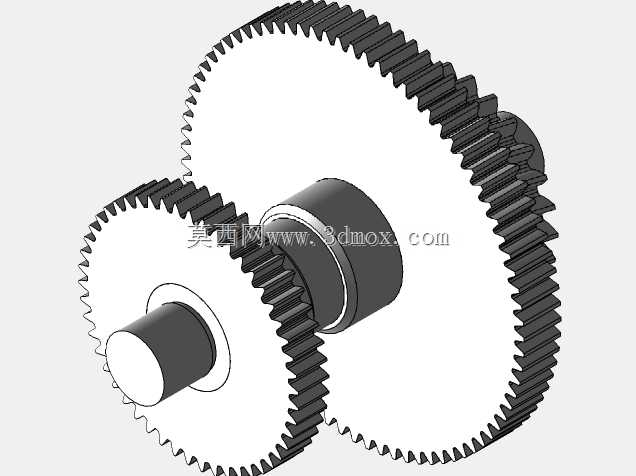

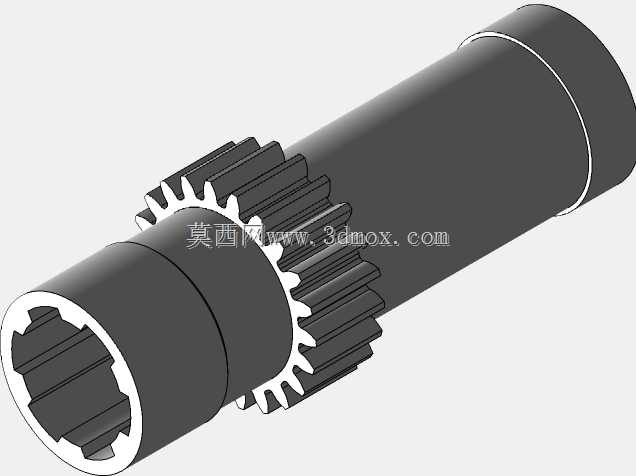

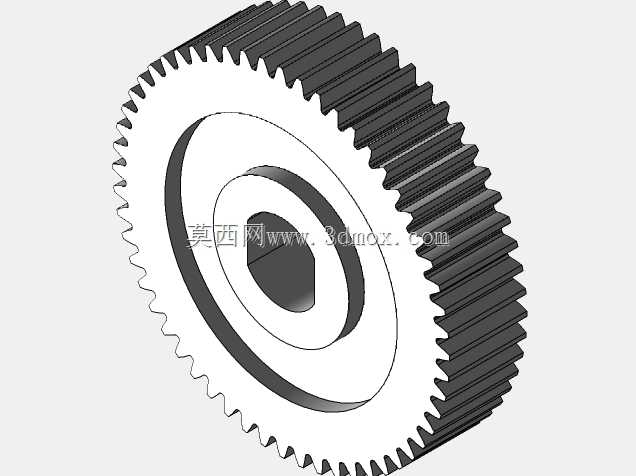

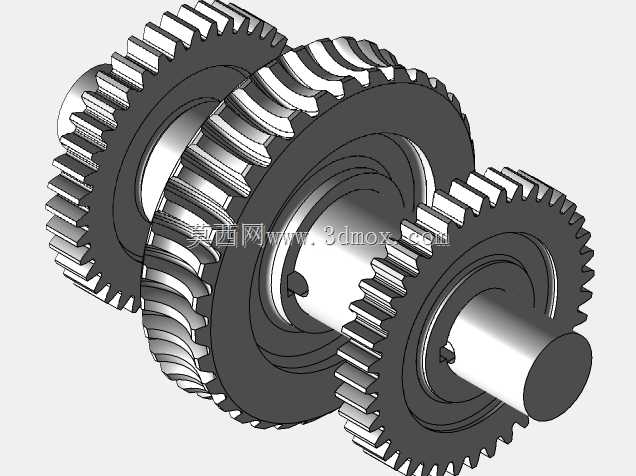

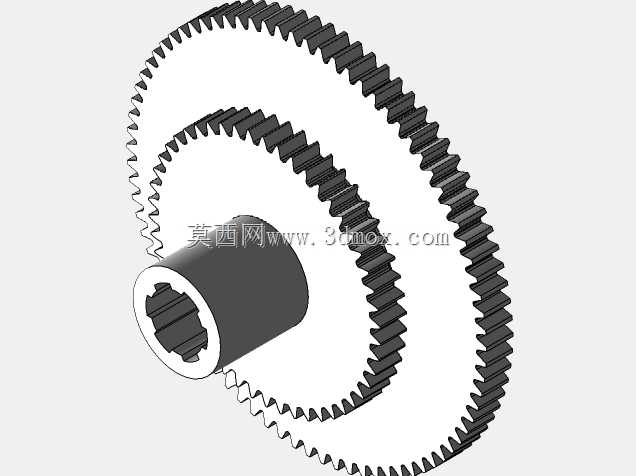

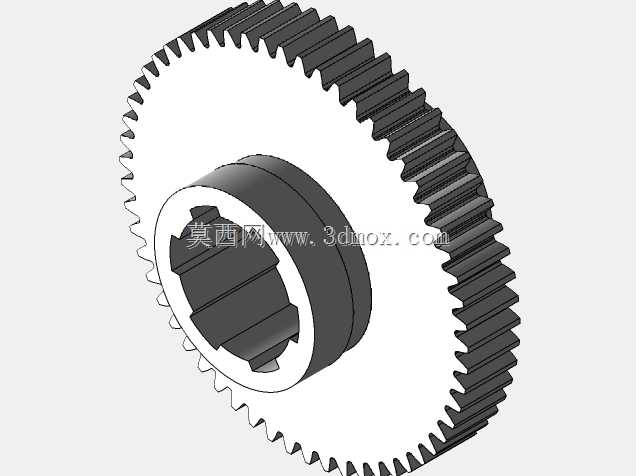

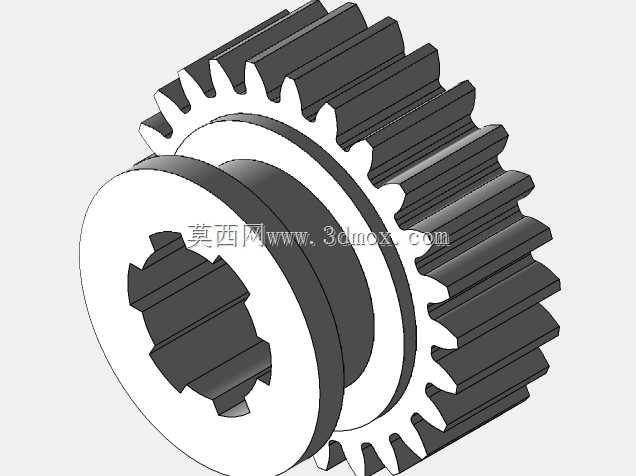

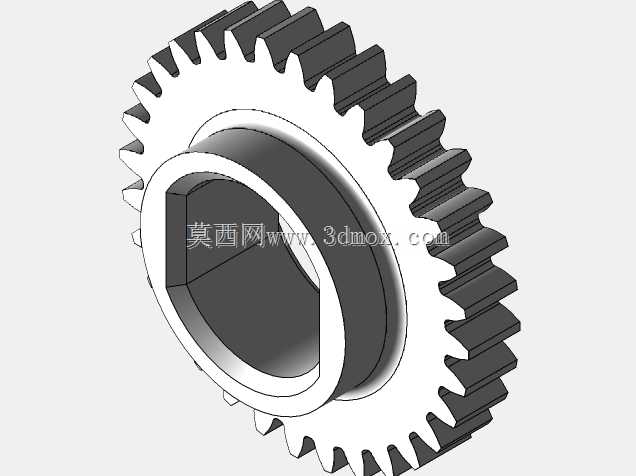

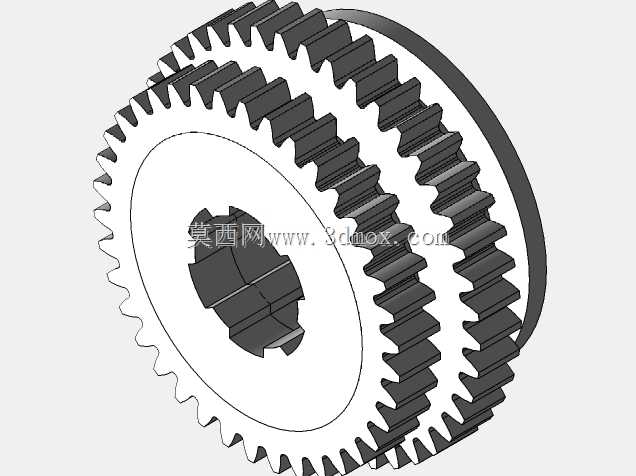

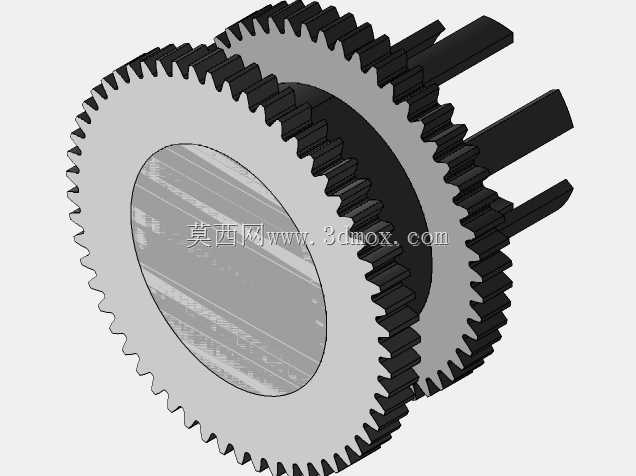

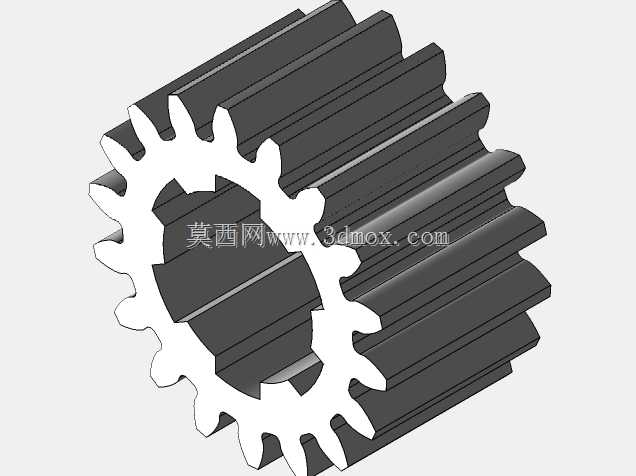

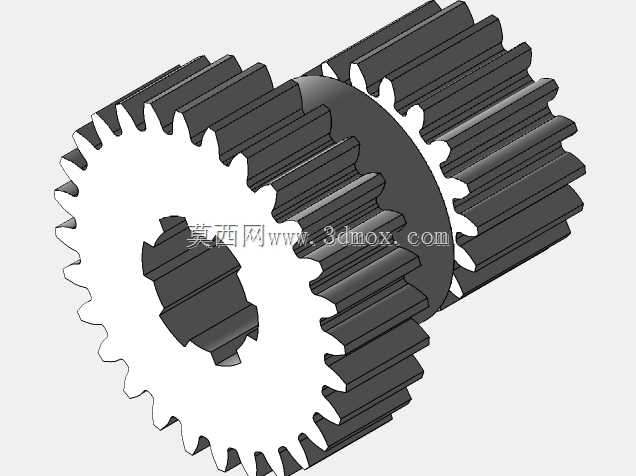

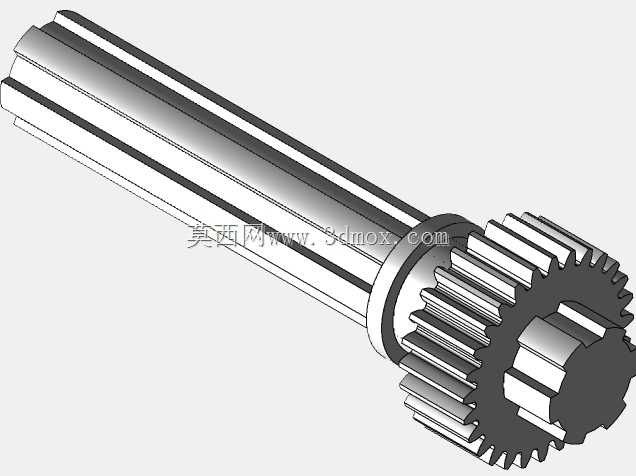

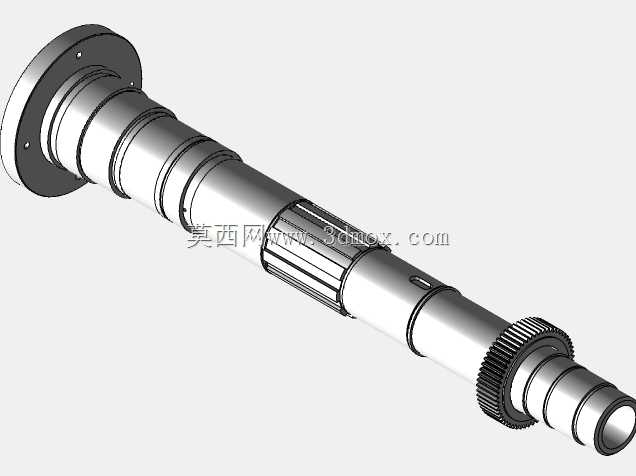

CA6140车床传动用双联花键齿轮结构

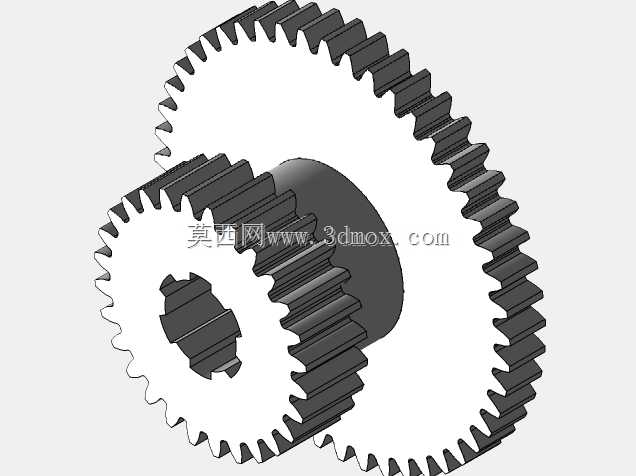

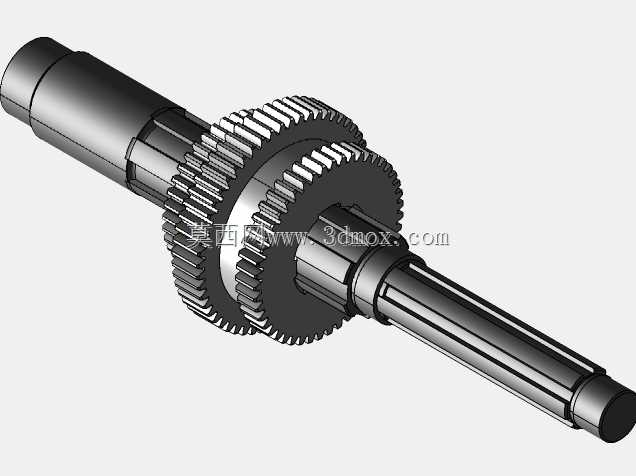

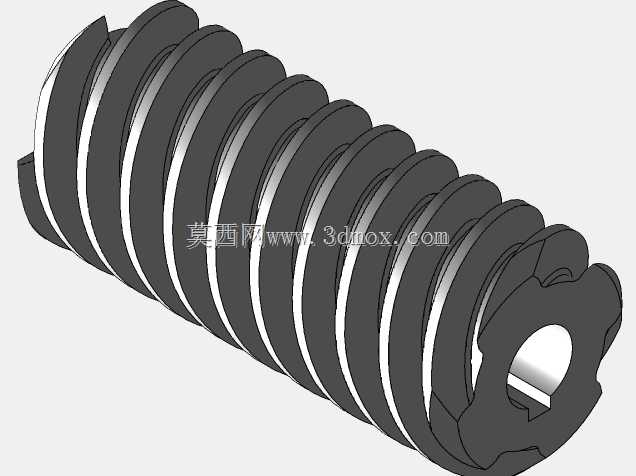

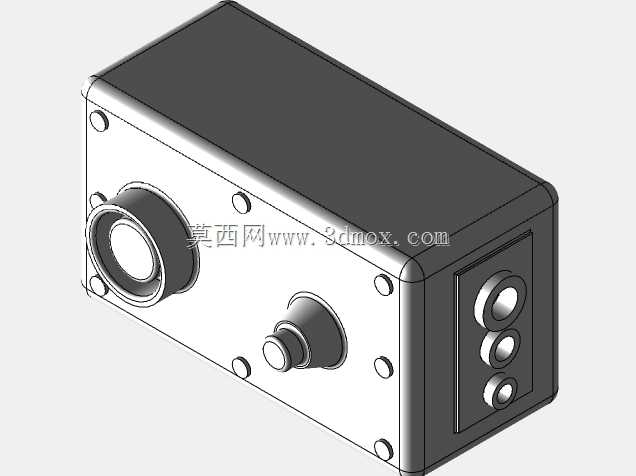

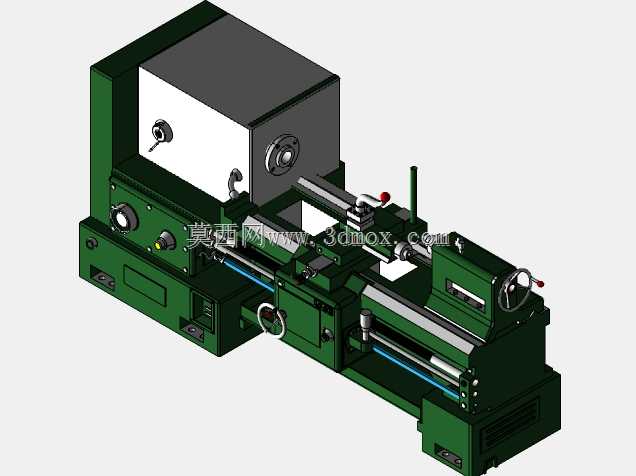

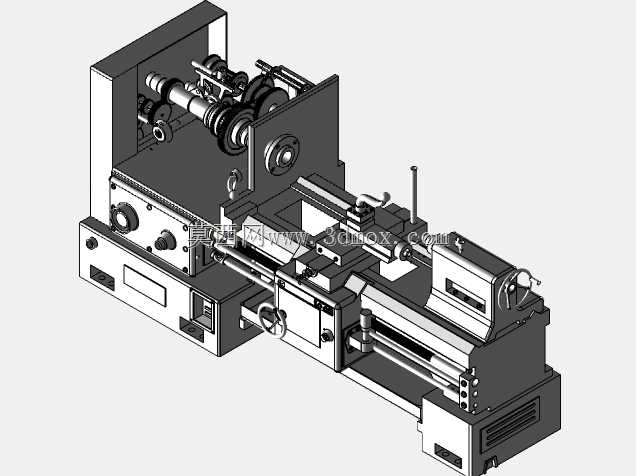

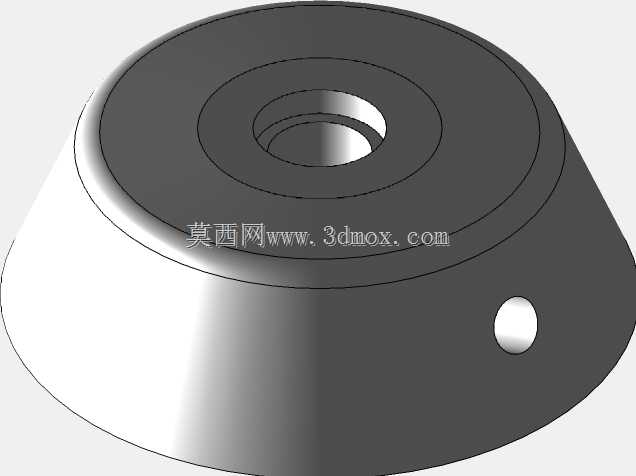

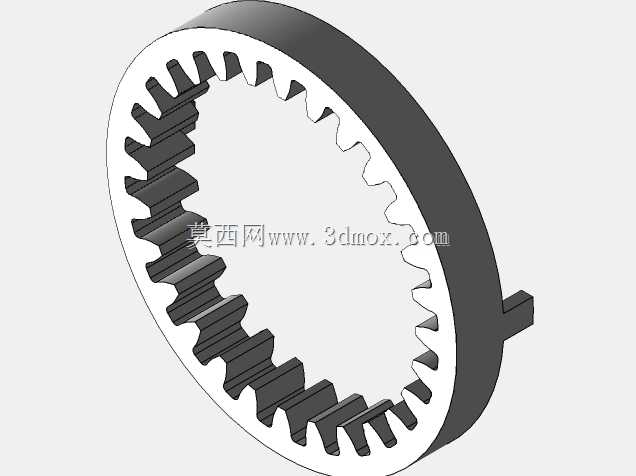

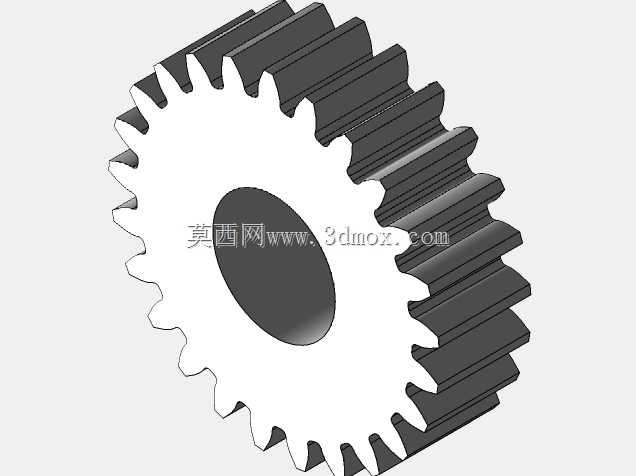

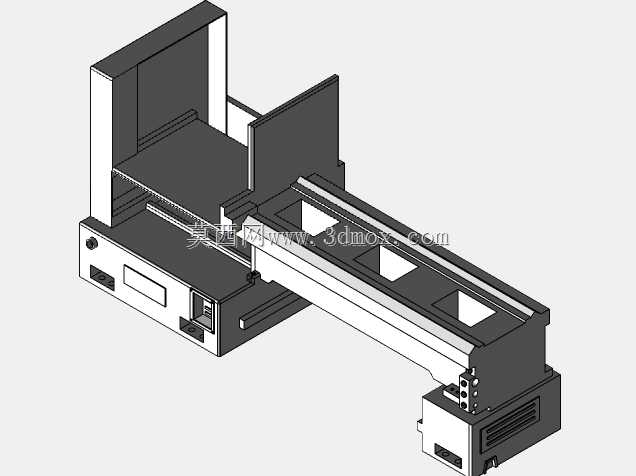

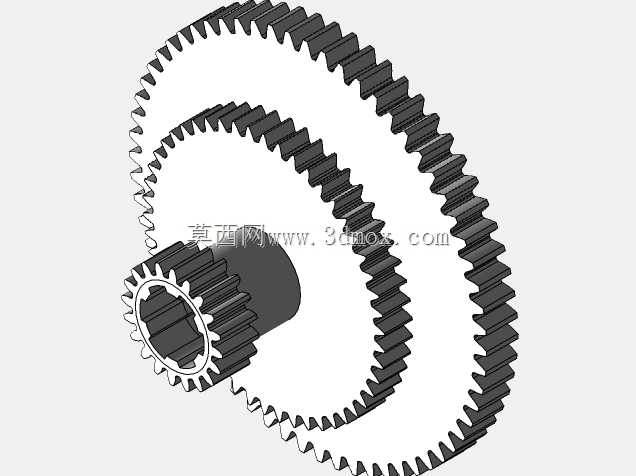

在普通卧式车床的主轴箱传动链中，这类带内花键的双联齿轮是承担转速切换、扭矩传递的核心执行零件，日常工况下需要在花键轴上沿轴向滑移，通过不同齿数的齿圈与对应啮合齿轮配对，实现主轴不同转速档位的切换，是车床进给系统与主传动系统衔接的关键部件。从实际应用场景来看，这类齿轮长期工作在有润滑油喷淋的封闭主轴箱内部，承受交变接触应力与换挡时的瞬时冲击，齿部需要具备足够的表面硬度与芯部韧性，才能保证长期换挡操作下不出现打齿、齿面过早磨损的问题。

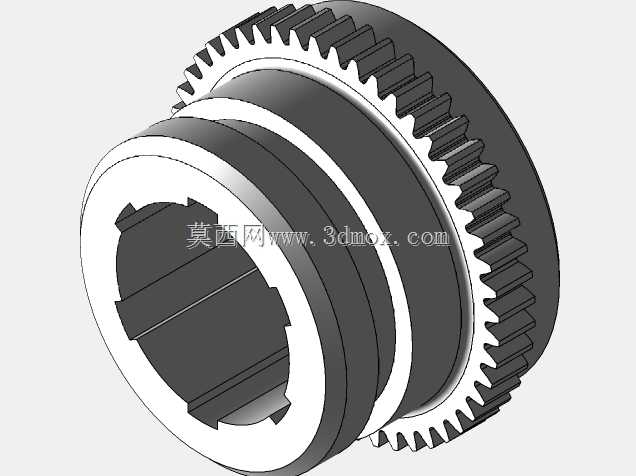

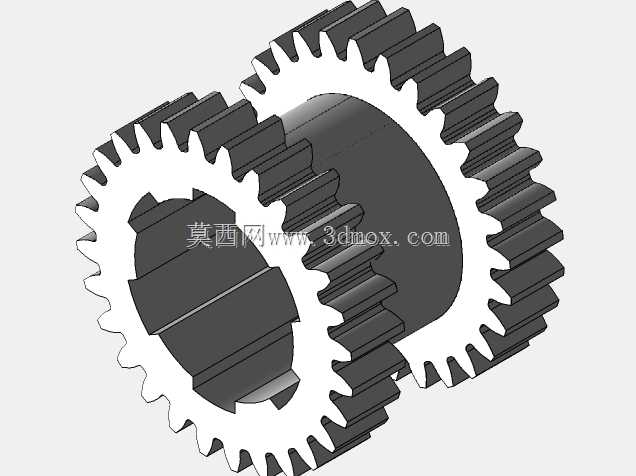

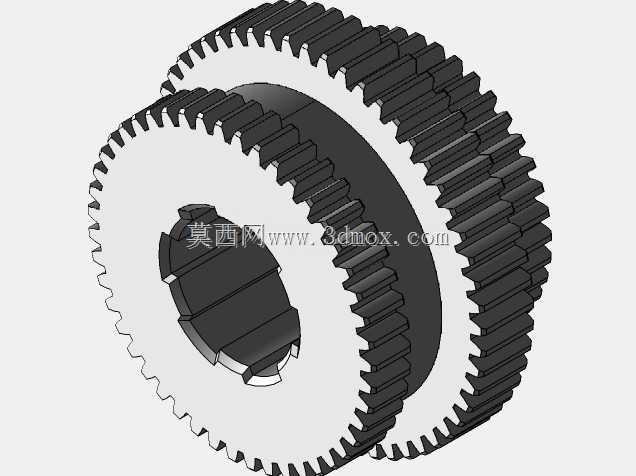

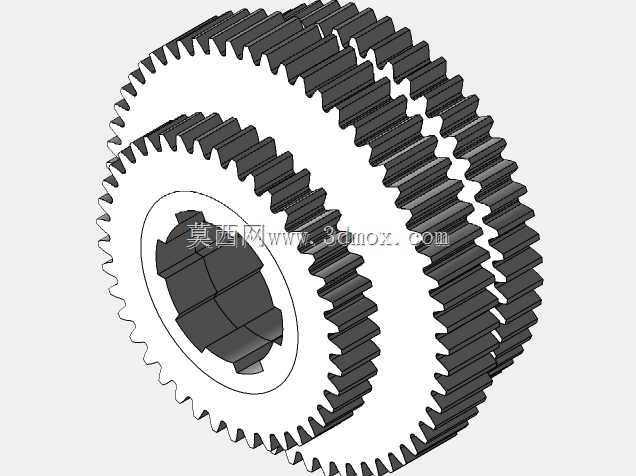

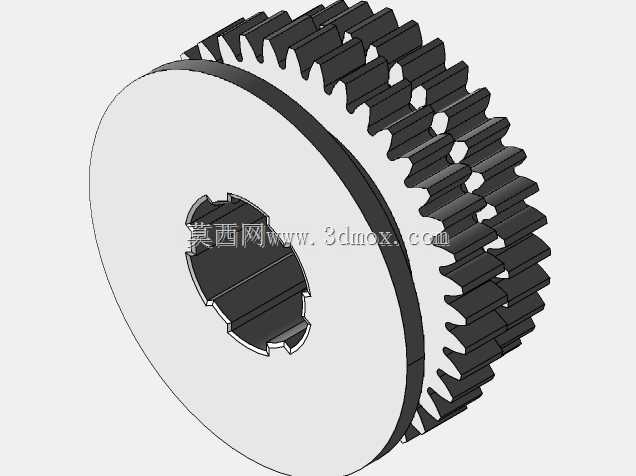

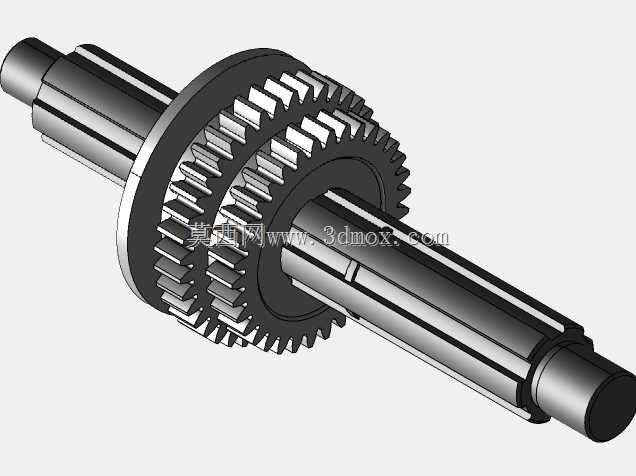

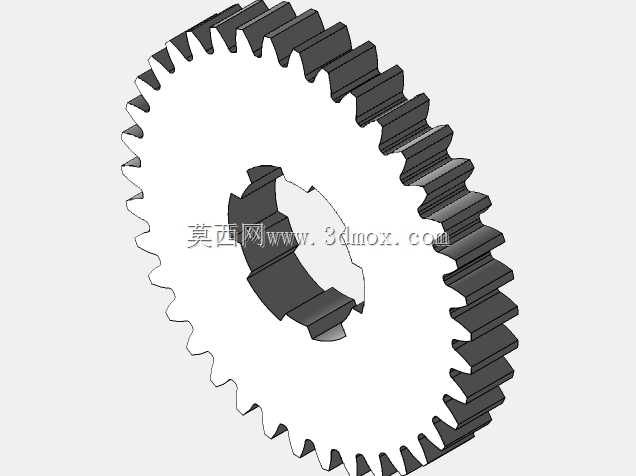

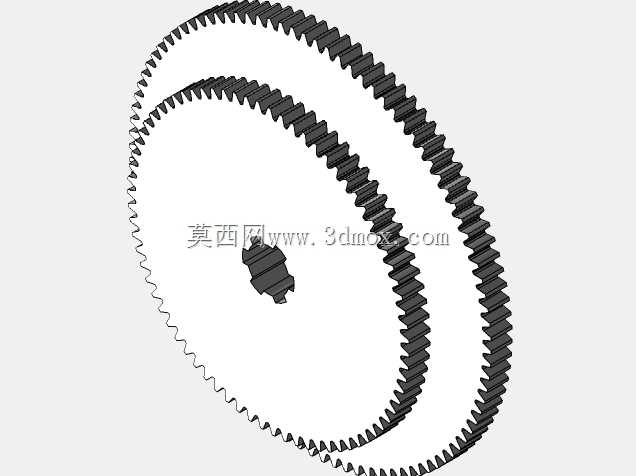

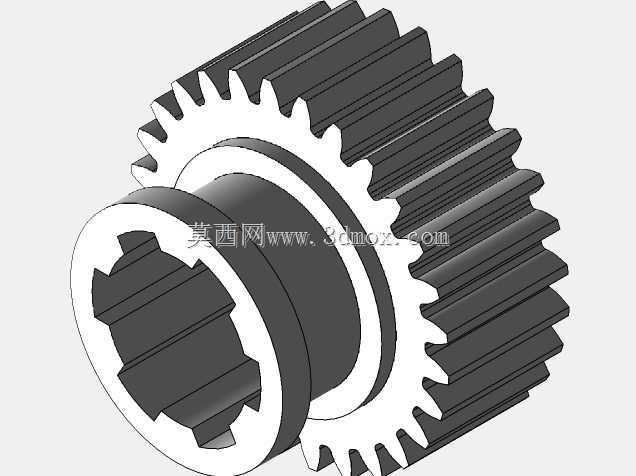

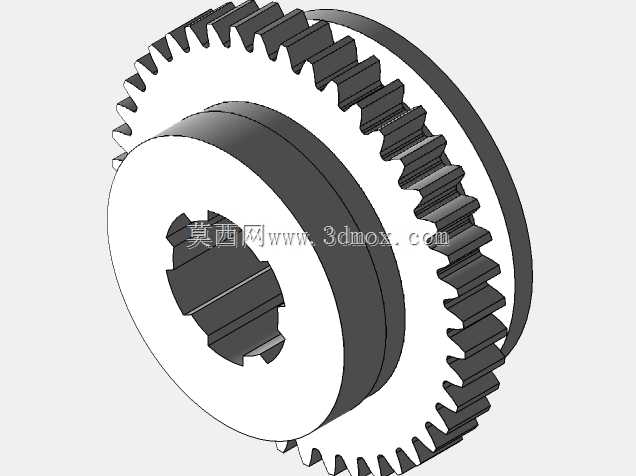

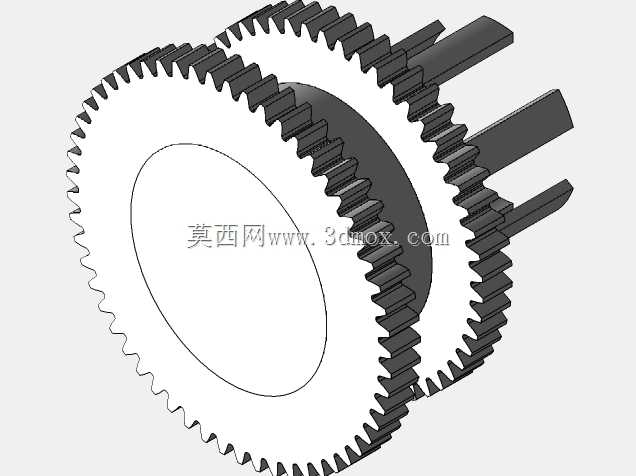

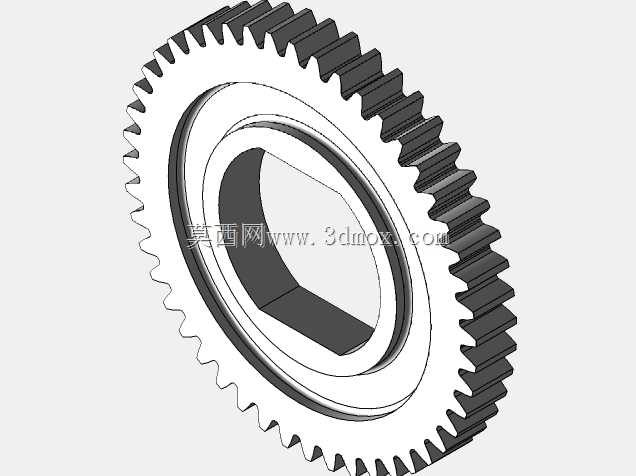

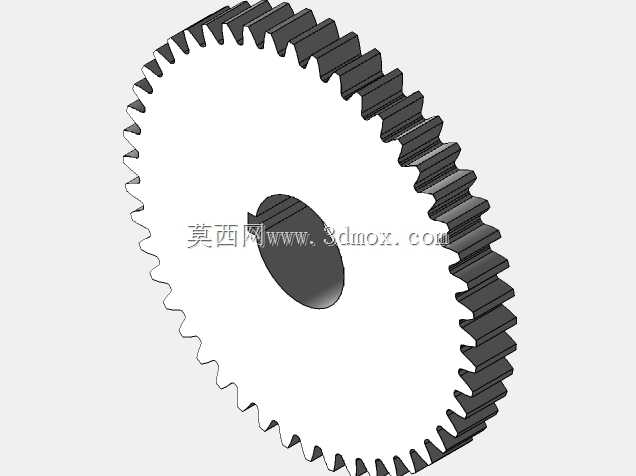

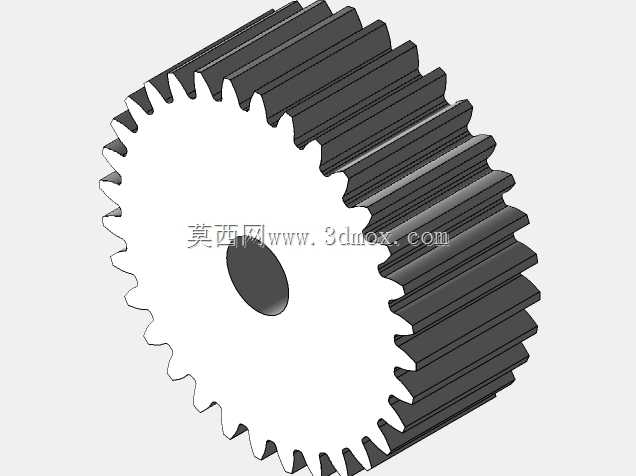

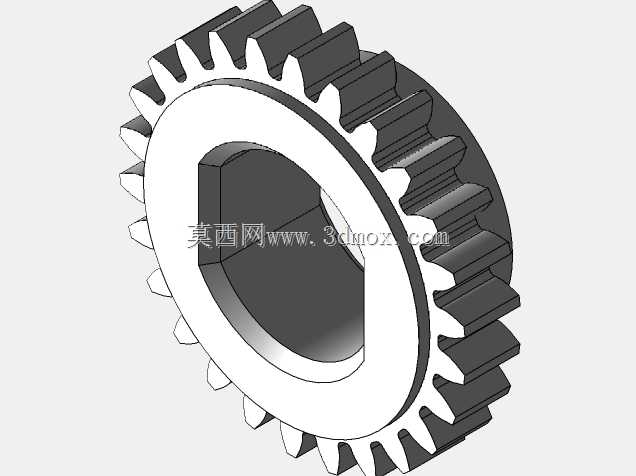

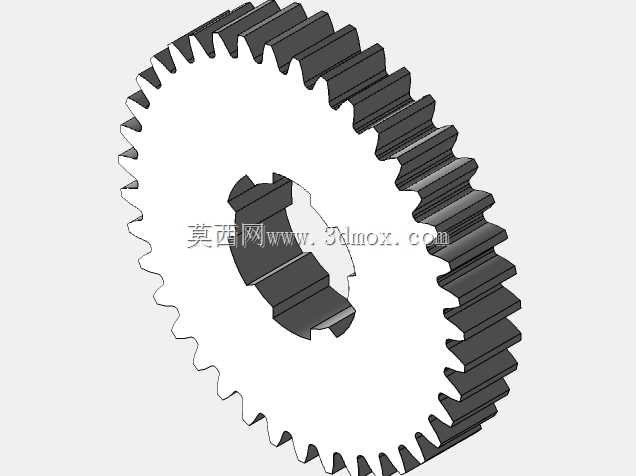

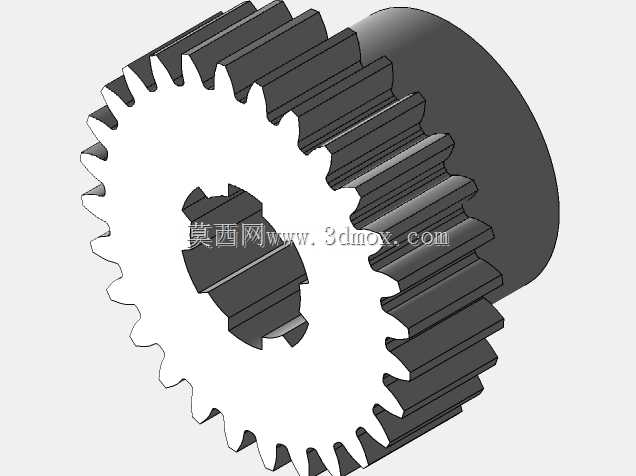

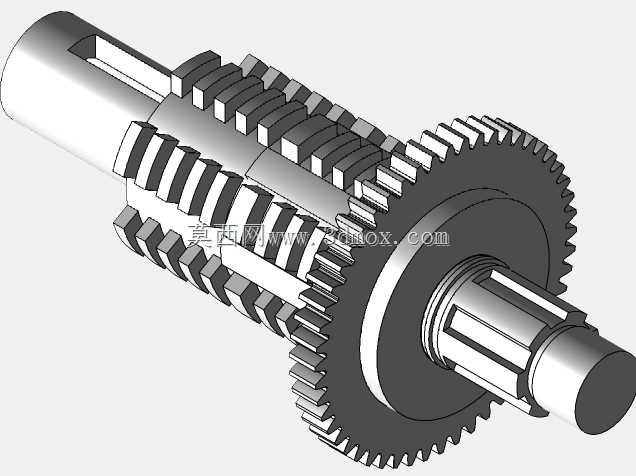

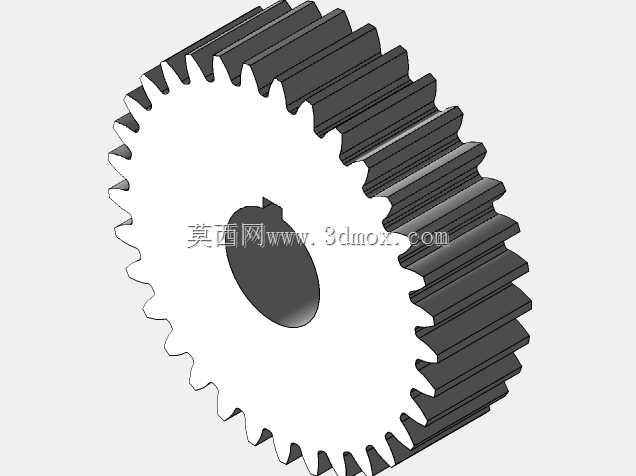

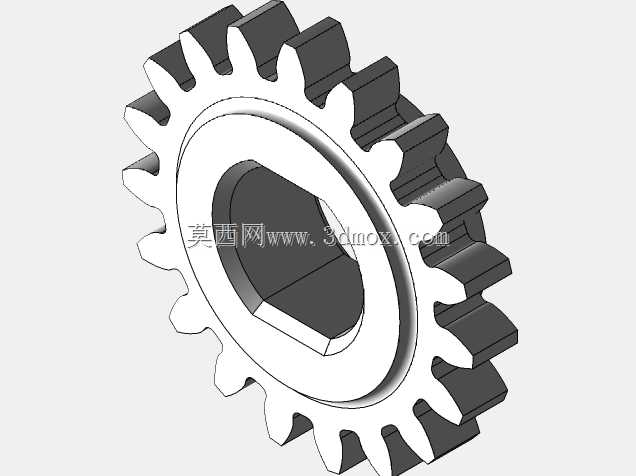

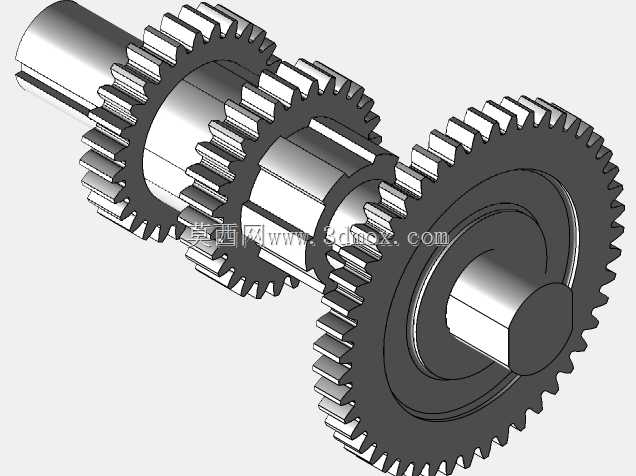

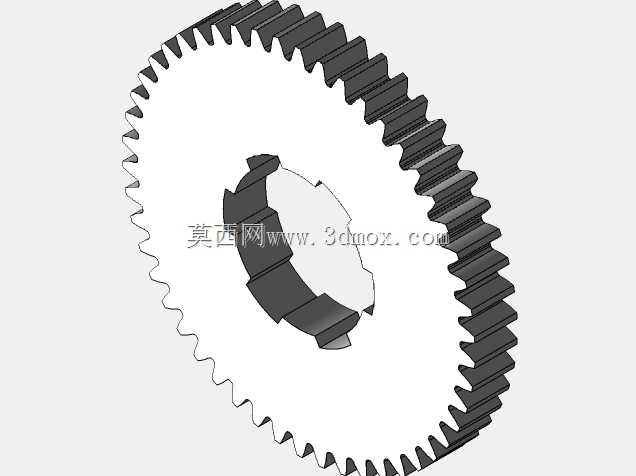

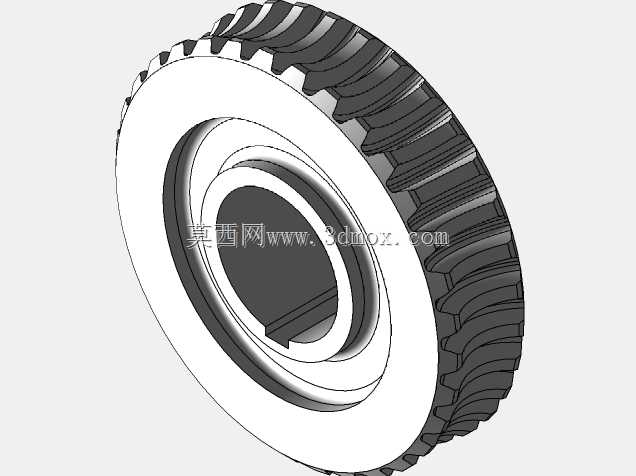

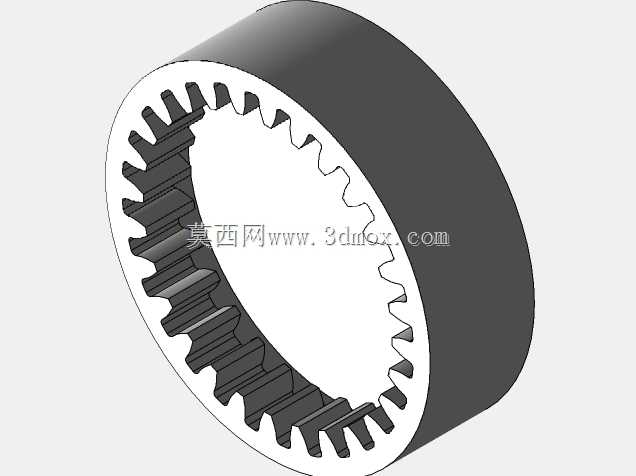

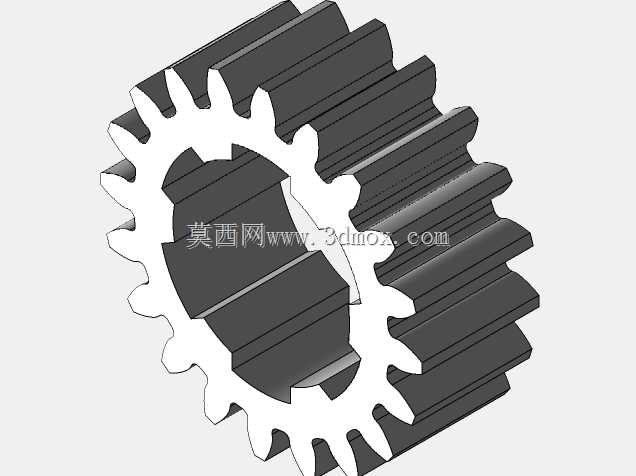

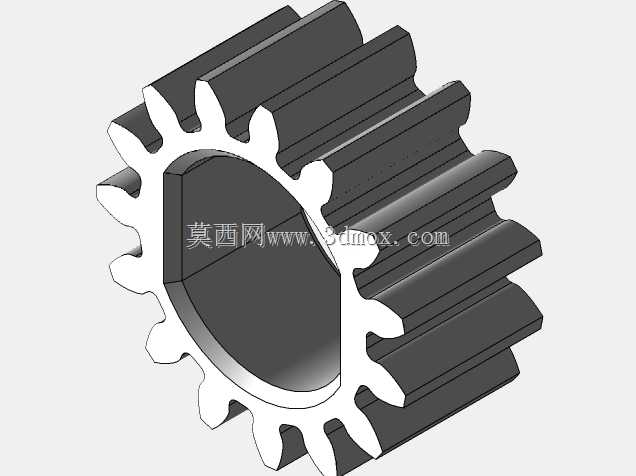

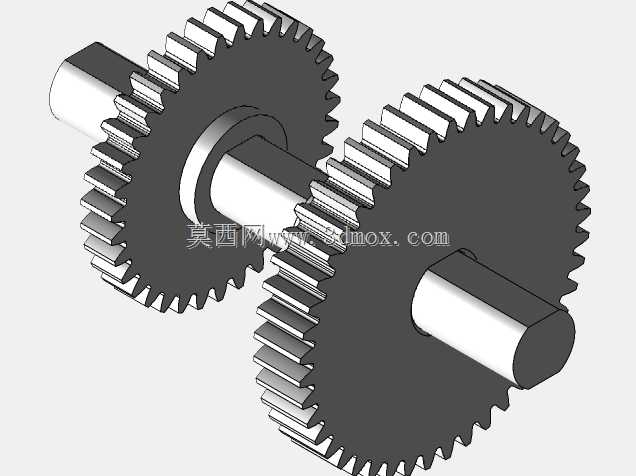

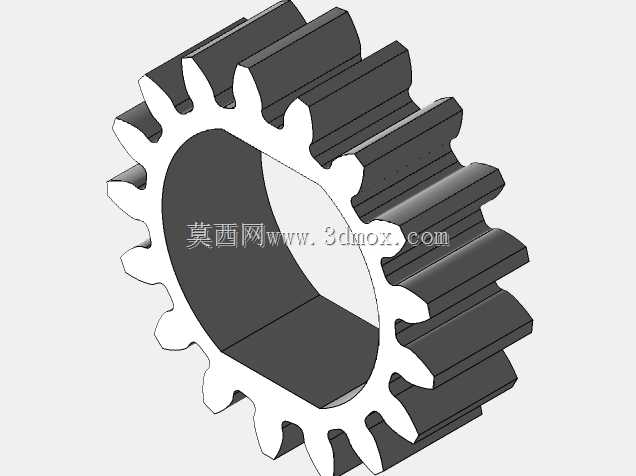

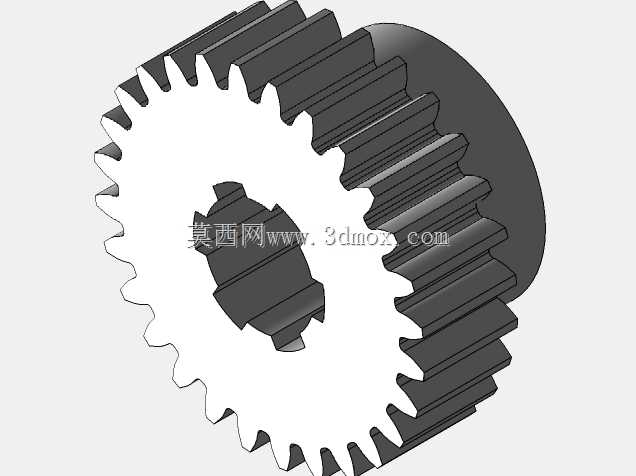

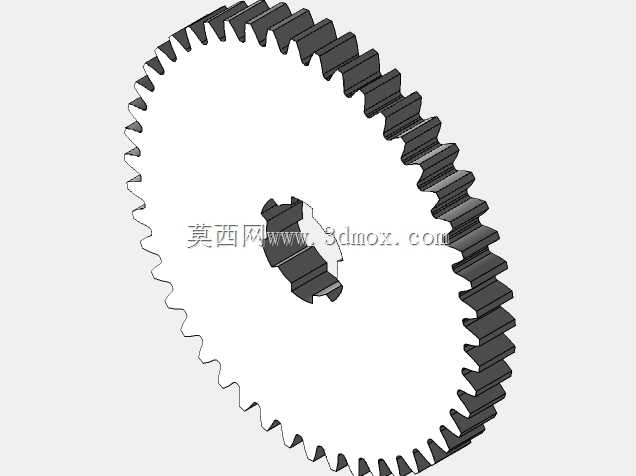

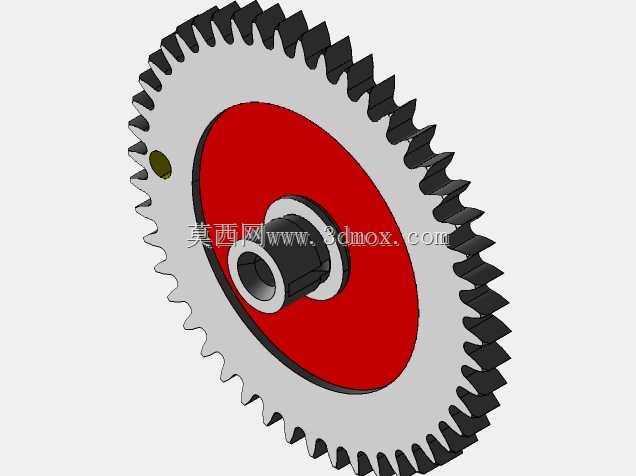

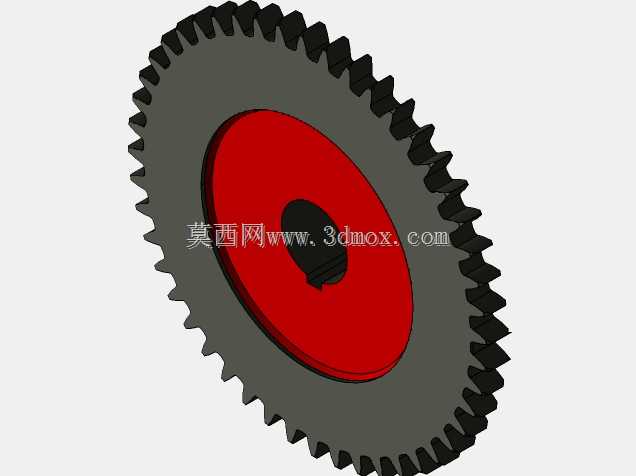

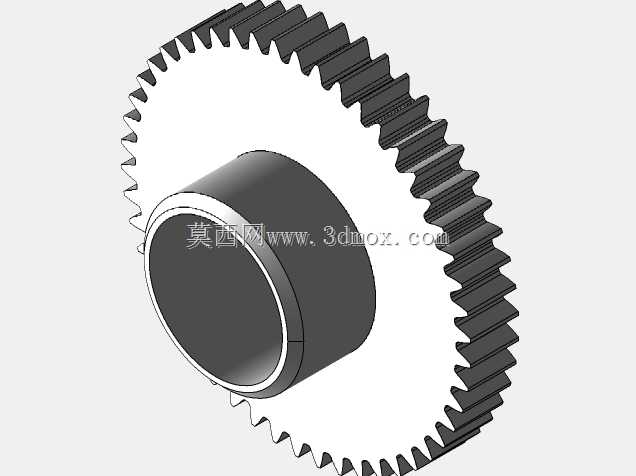

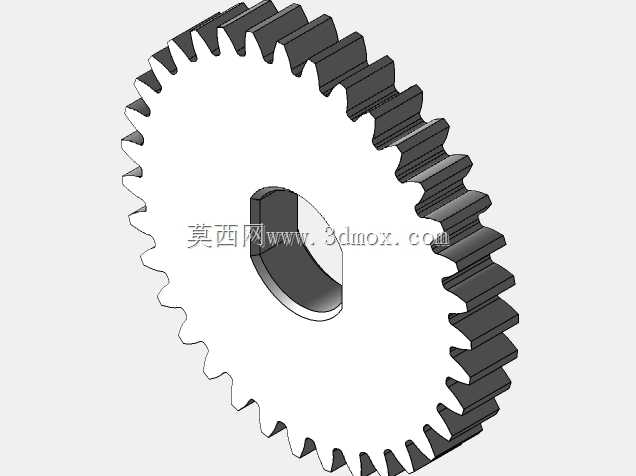

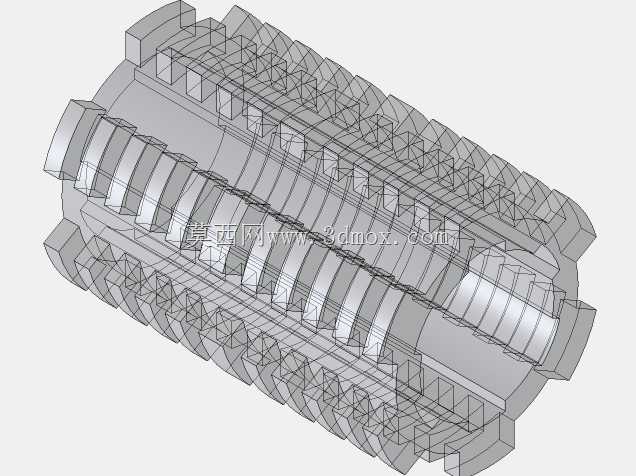

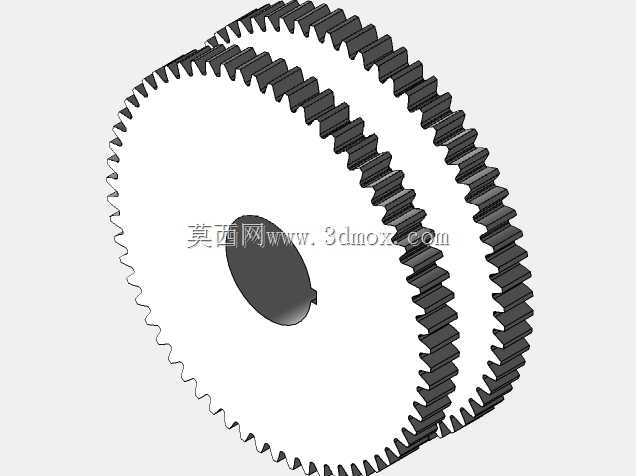

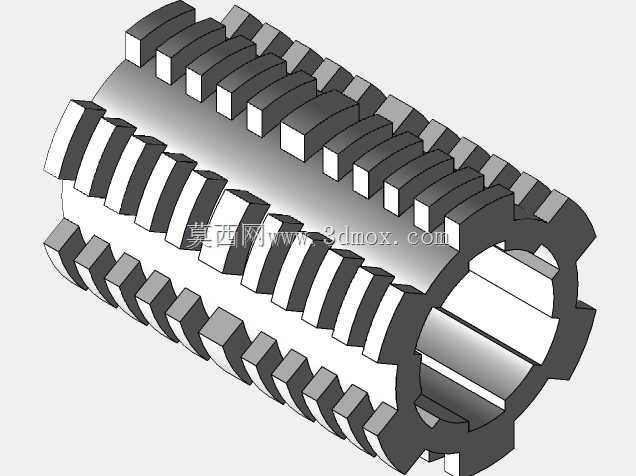

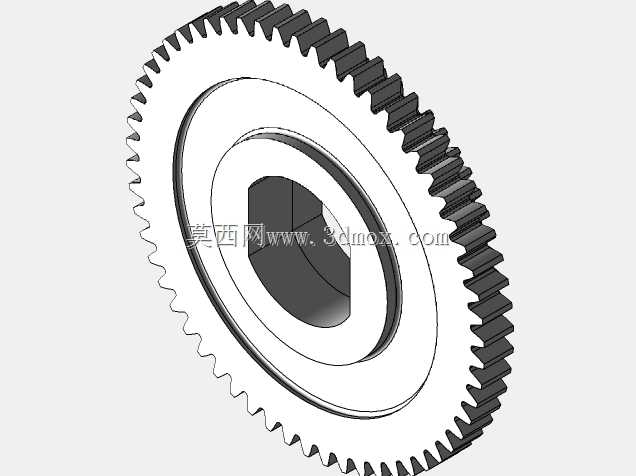

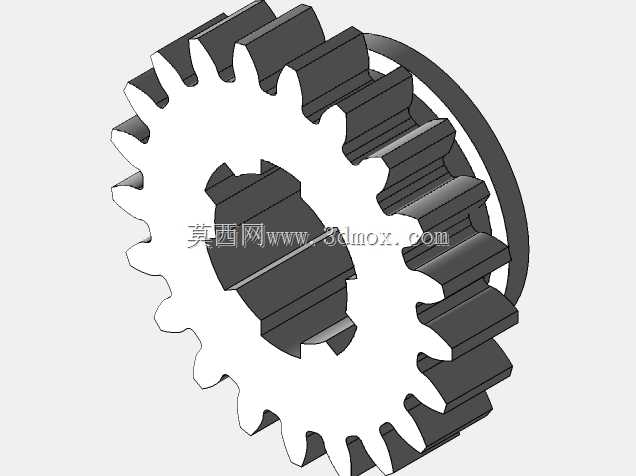

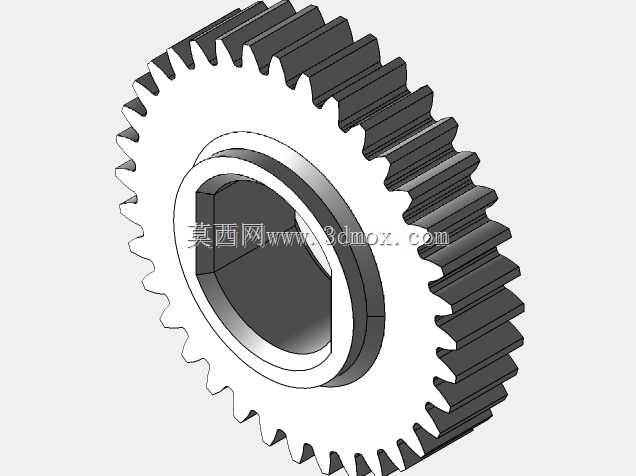

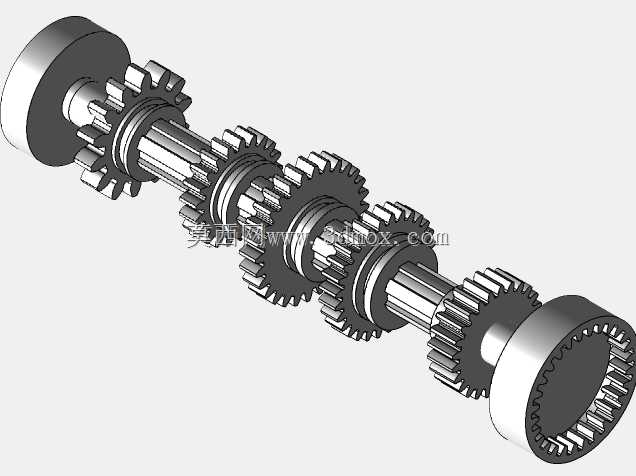

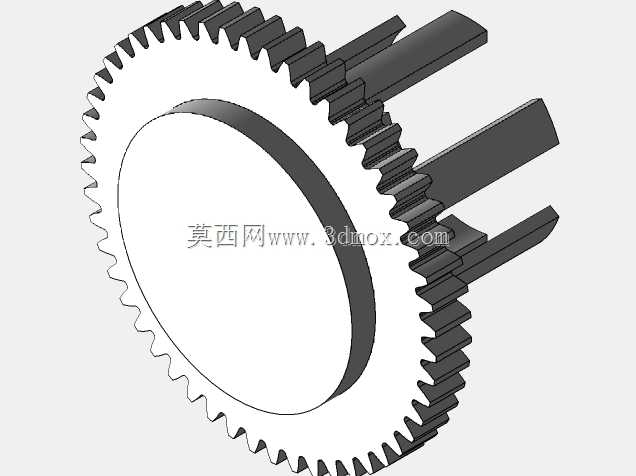

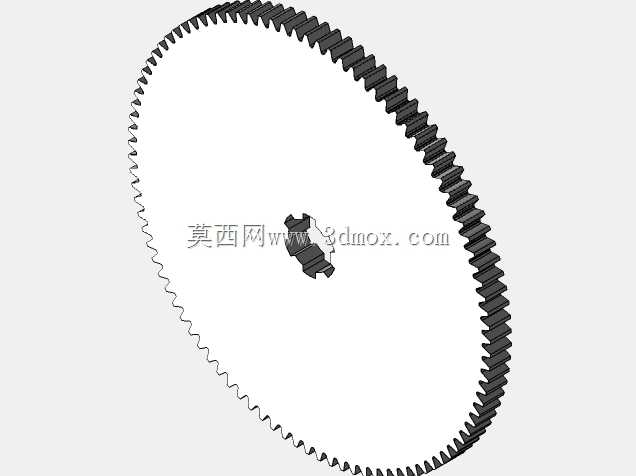

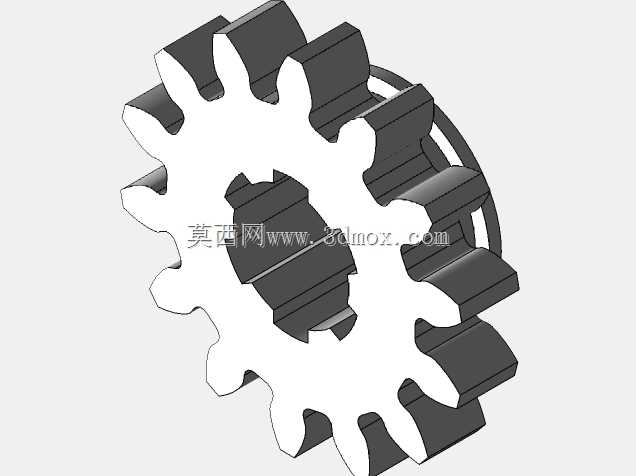

从结构设计逻辑来看，该零件采用双联一体式齿圈结构，小直径齿圈与大直径齿圈同轴布置，中间通过轮毂过渡连接，内孔采用矩形花键结构，这种设计一方面可以保证齿轮在花键轴上滑移时的对中精度，避免换挡过程中出现卡滞、啮合错位的问题，另一方面花键连接的接触面积大，能够传递更大的扭矩，适配车床重载切削时的传动需求。齿部采用渐开线圆柱直齿设计，加工时无需螺旋角铣削工序，滚齿、插齿加工难度更低，同时直齿结构在轴向滑移换挡时更容易顺利进入啮合状态，不会出现斜齿滑移时的轴向分力卡滞问题，非常适合主轴箱内滑移换挡的使用场景。

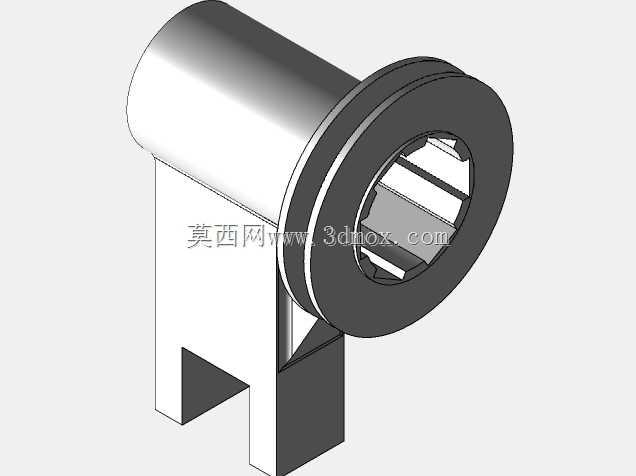

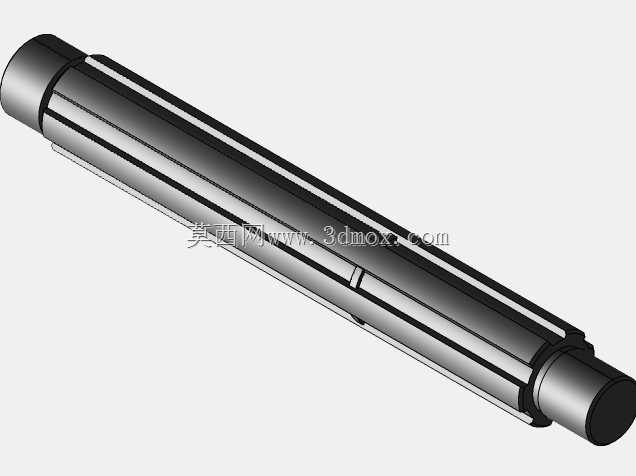

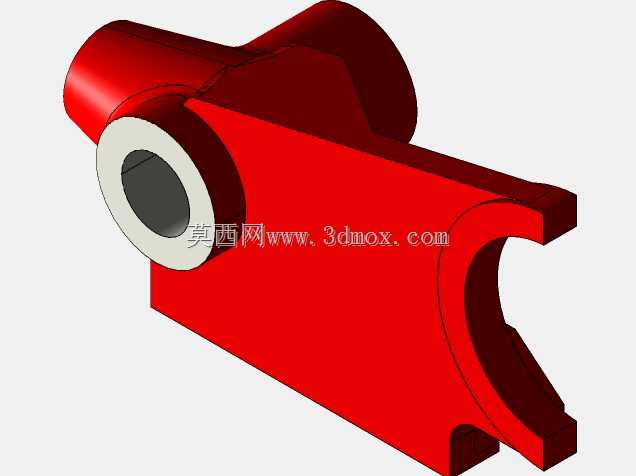

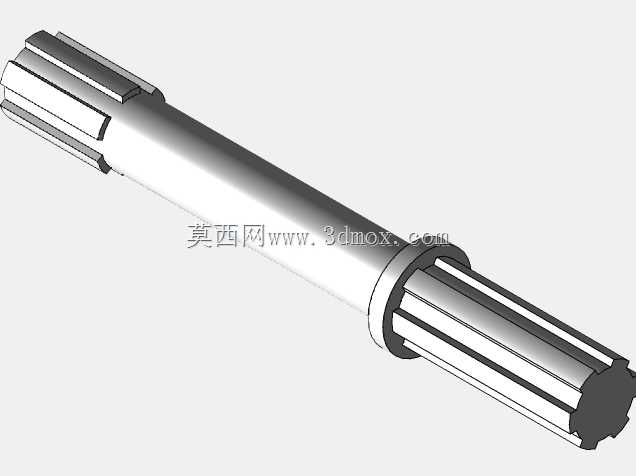

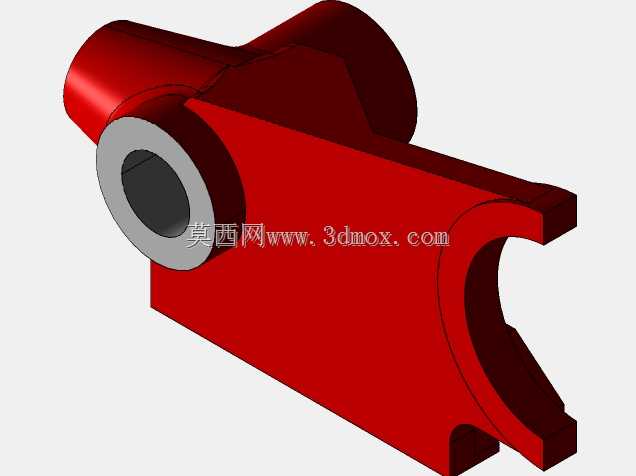

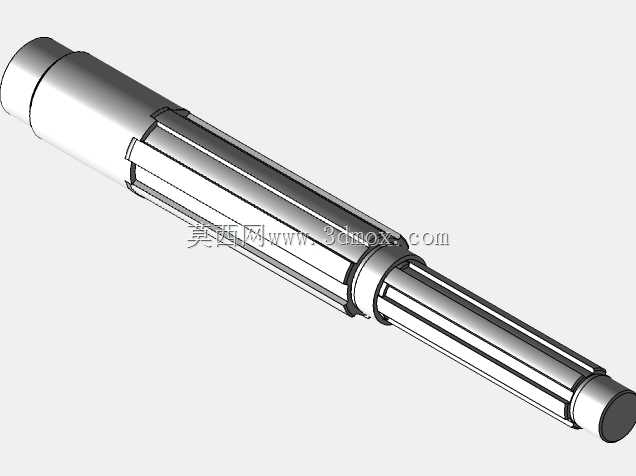

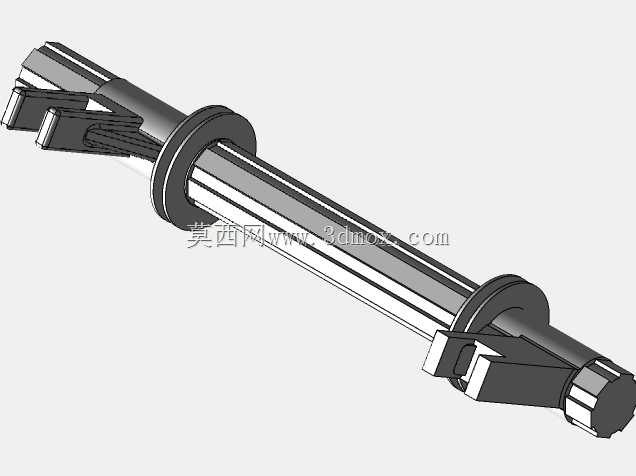

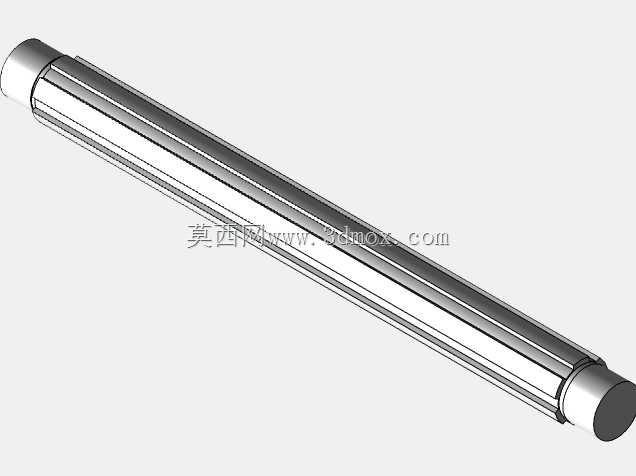

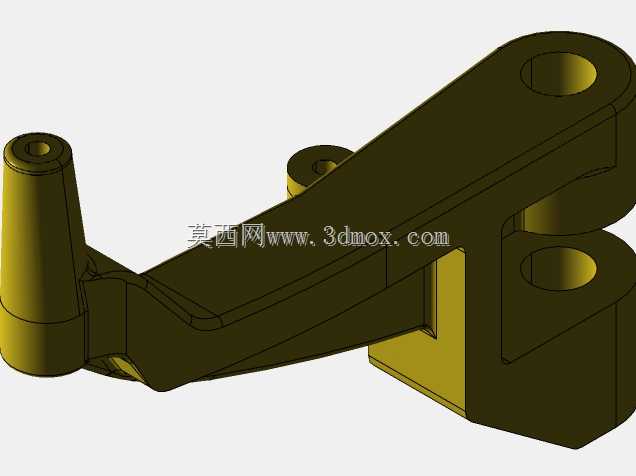

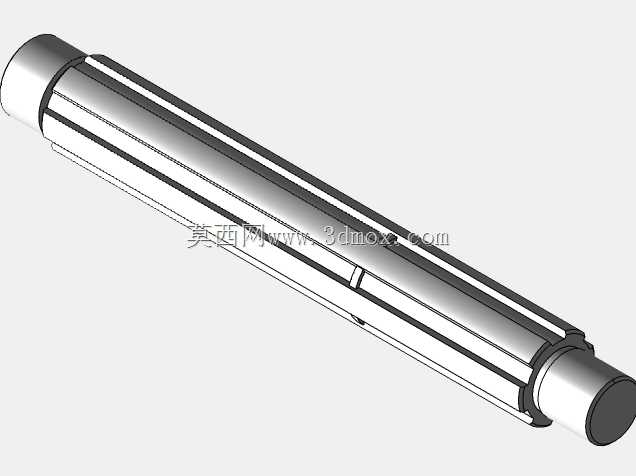

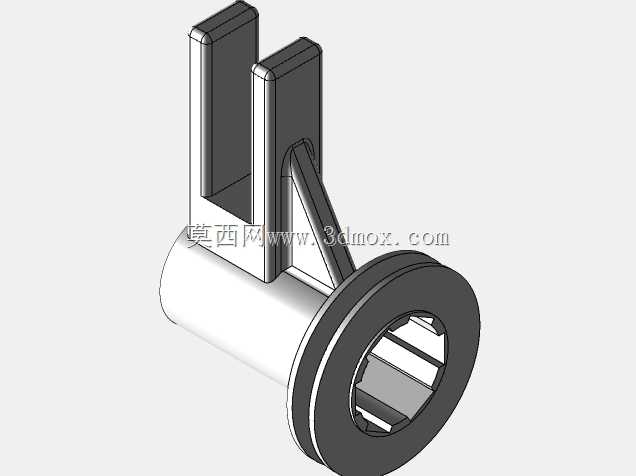

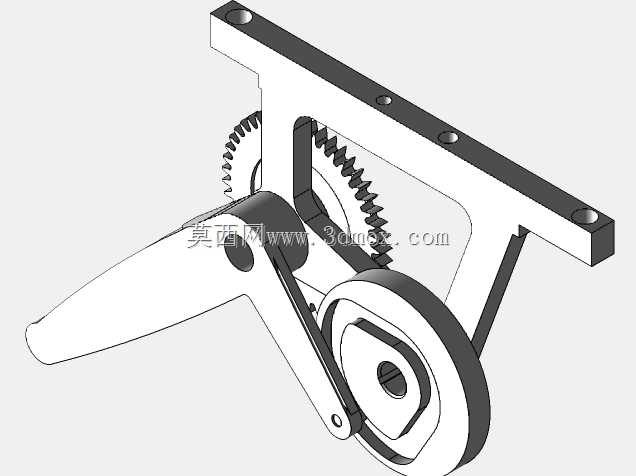

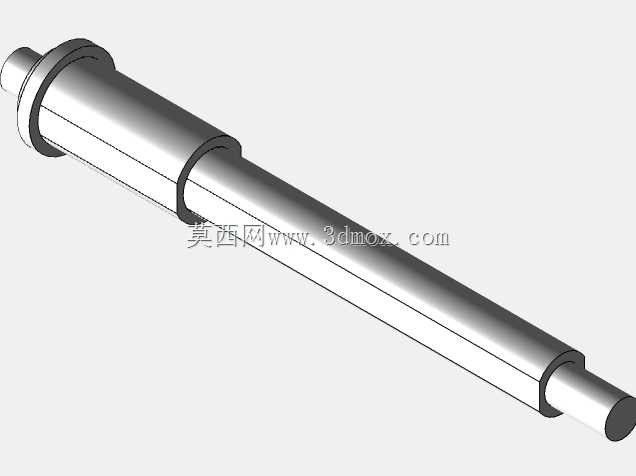

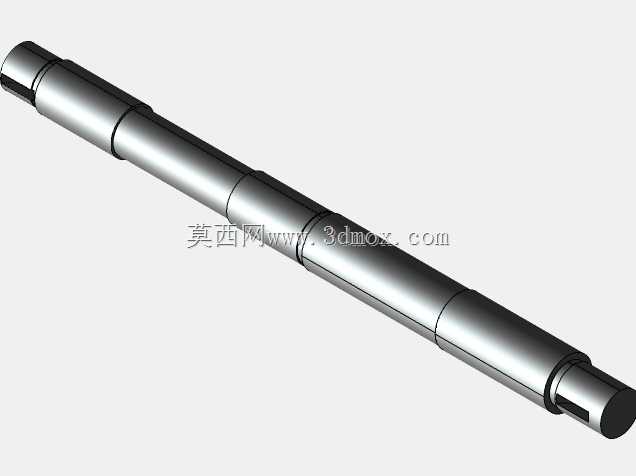

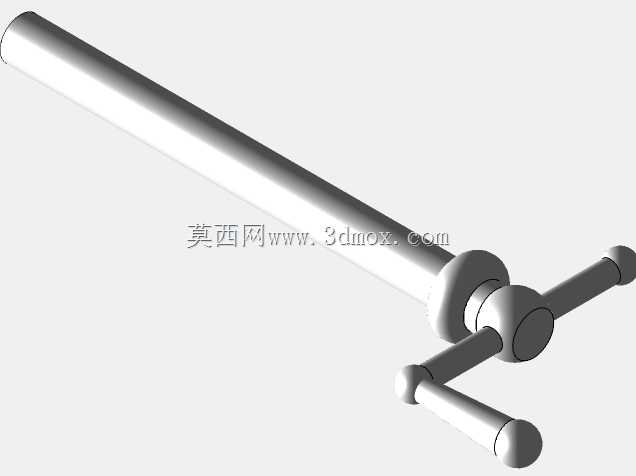

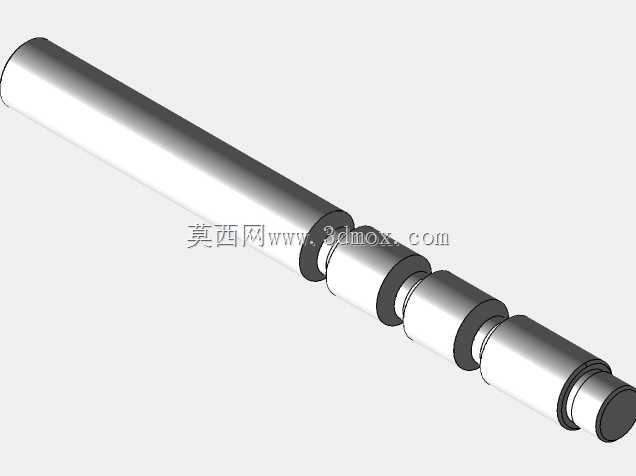

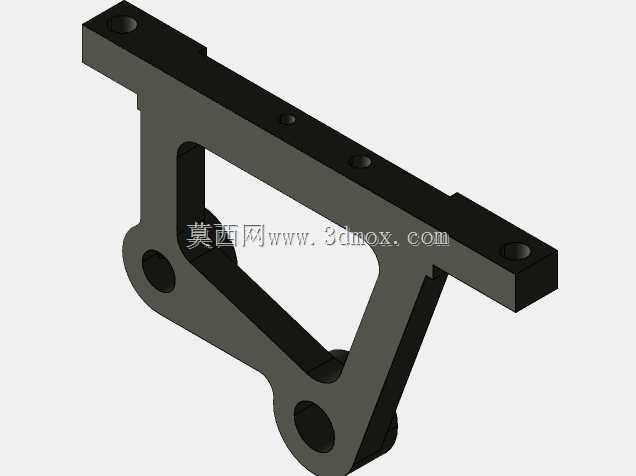

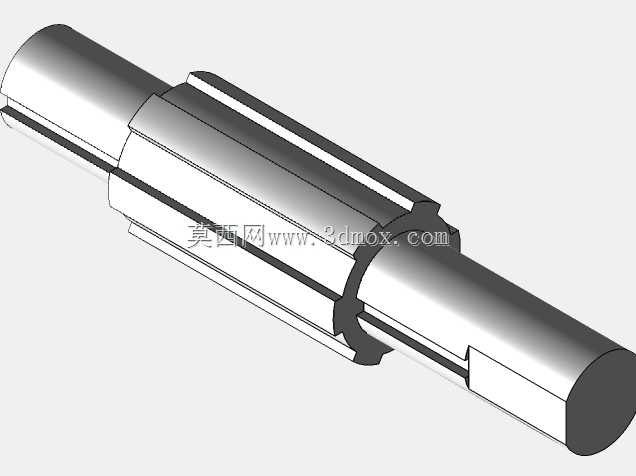

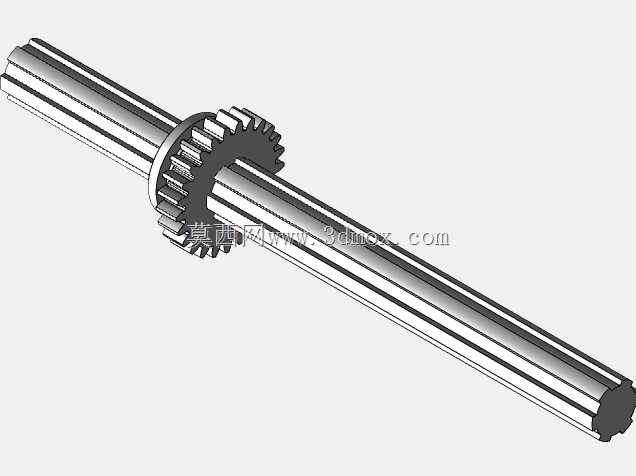

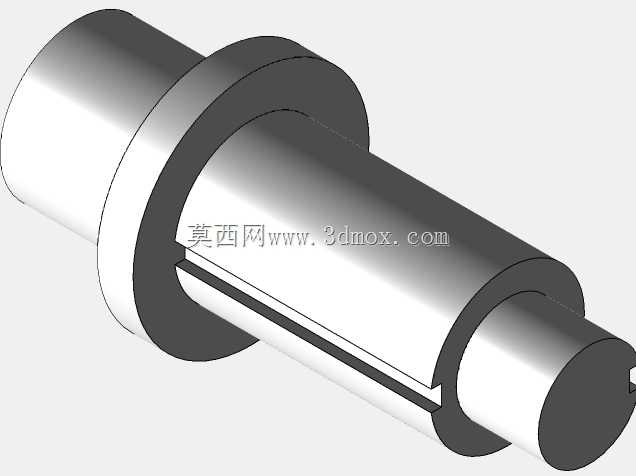

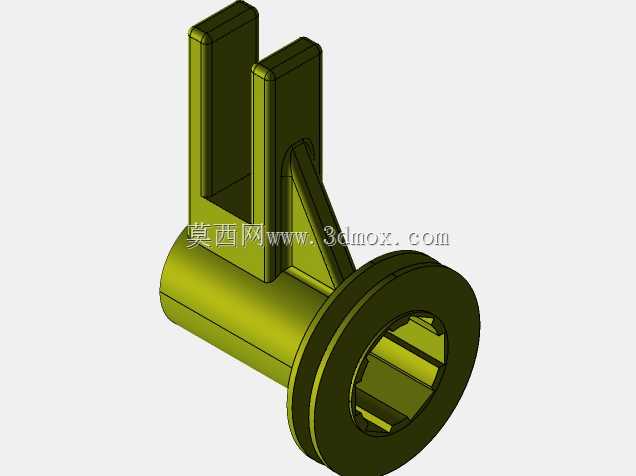

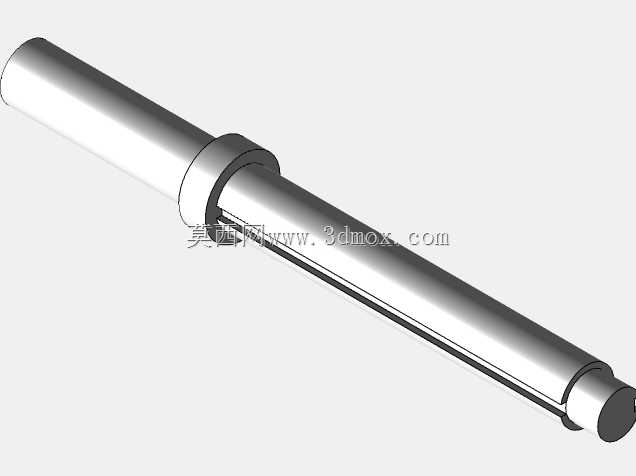

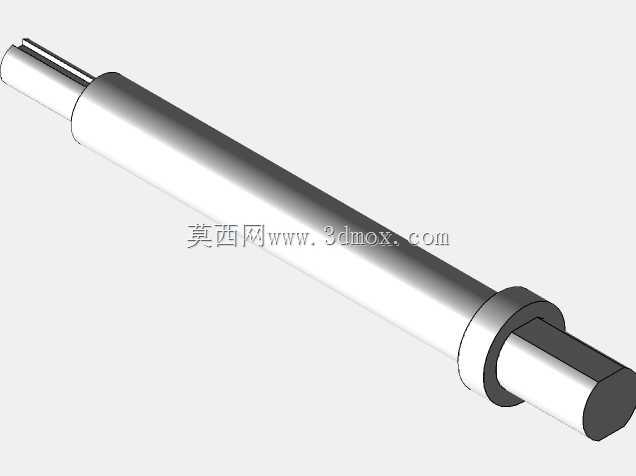

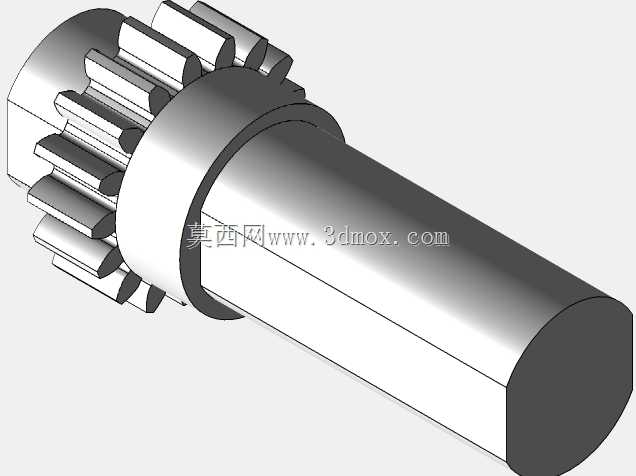

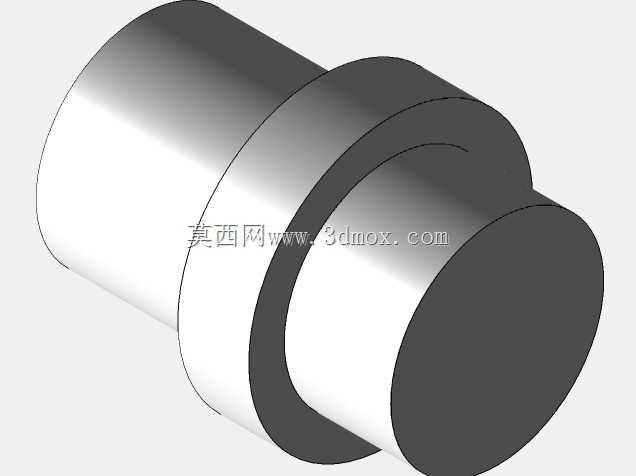

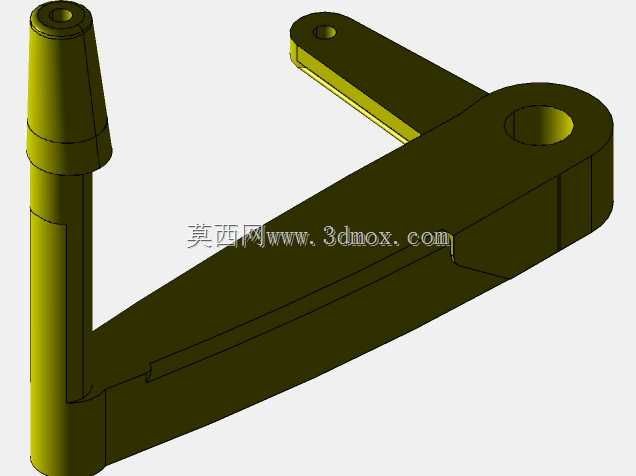

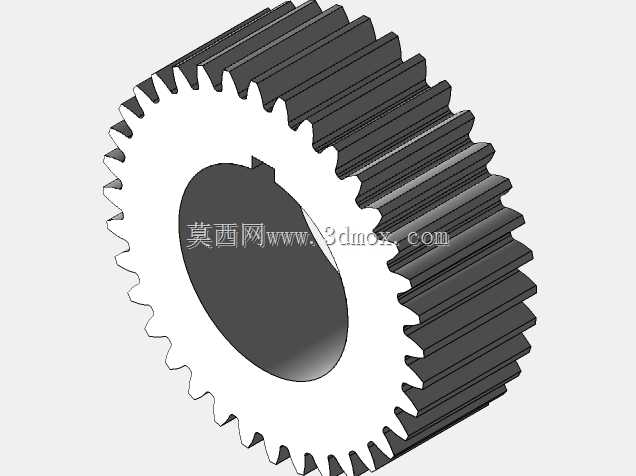

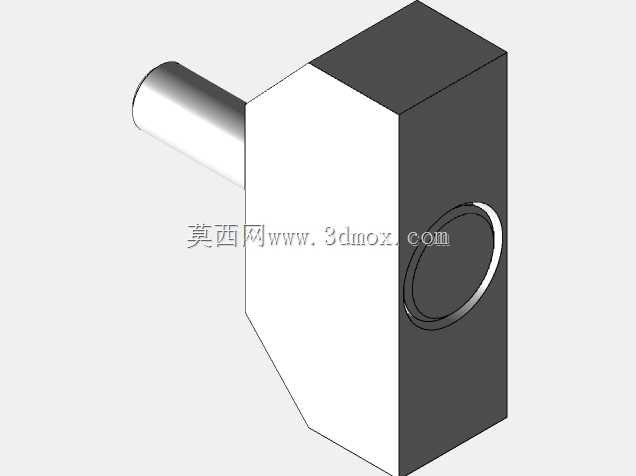

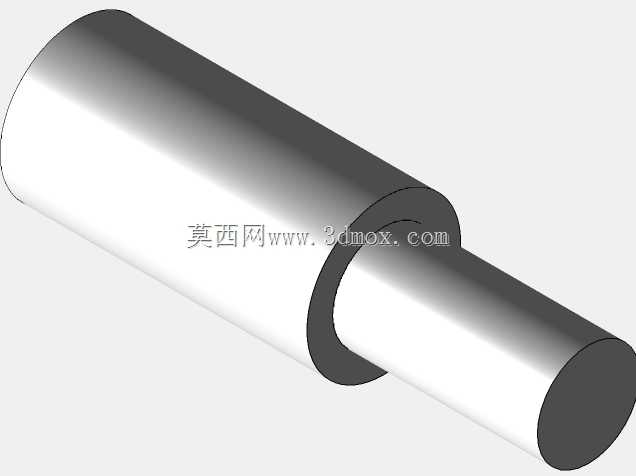

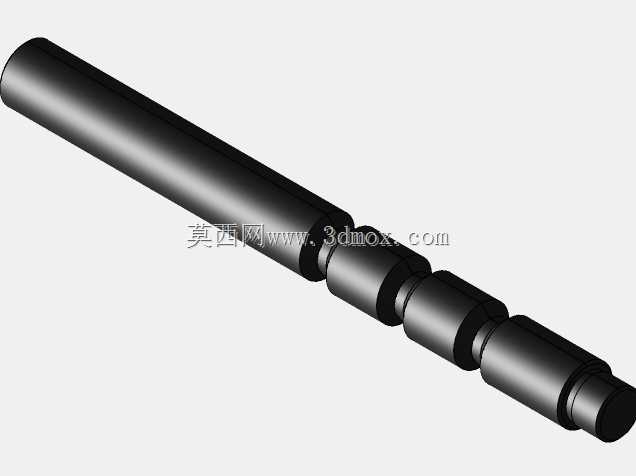

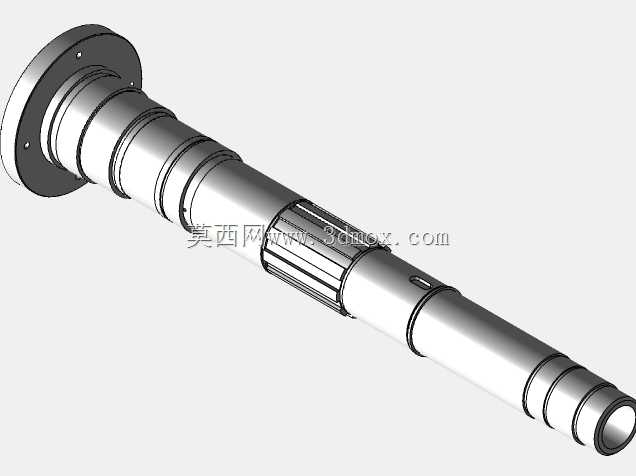

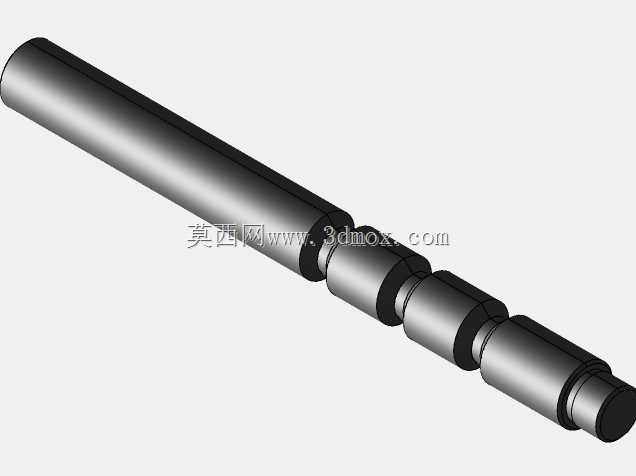

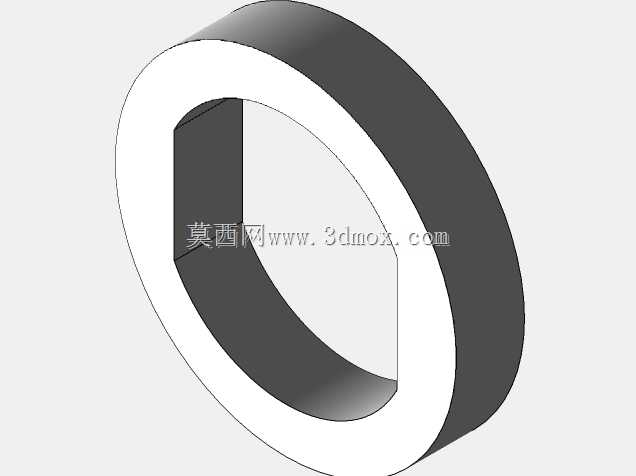

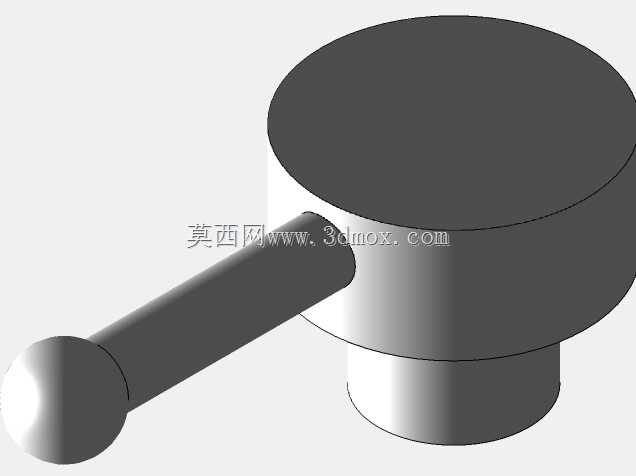

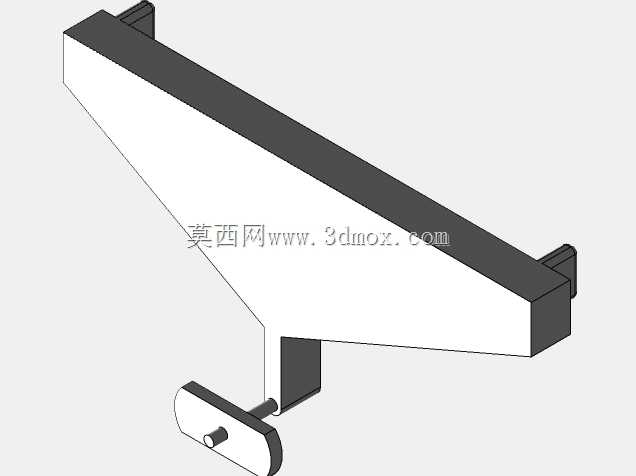

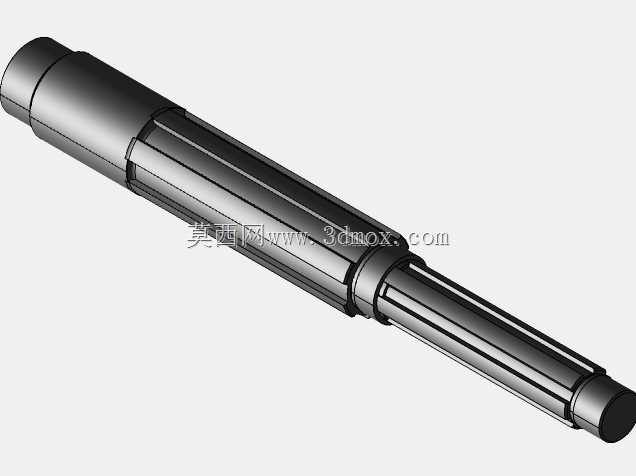

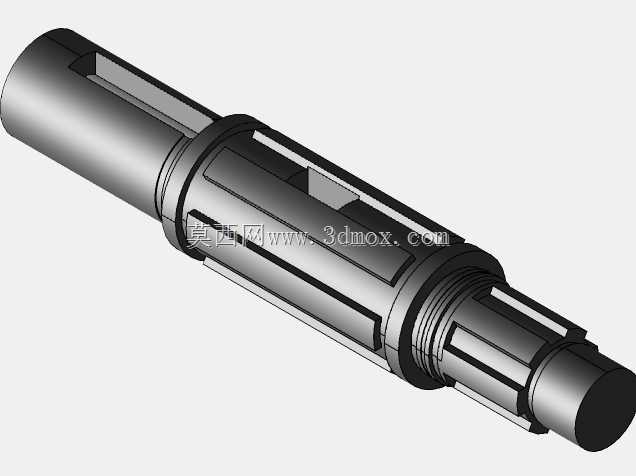

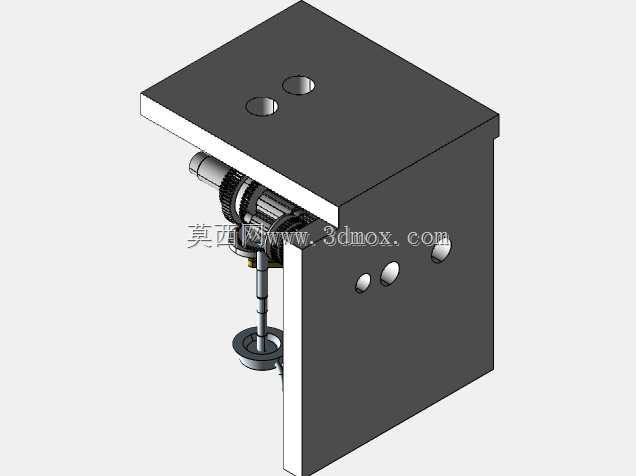

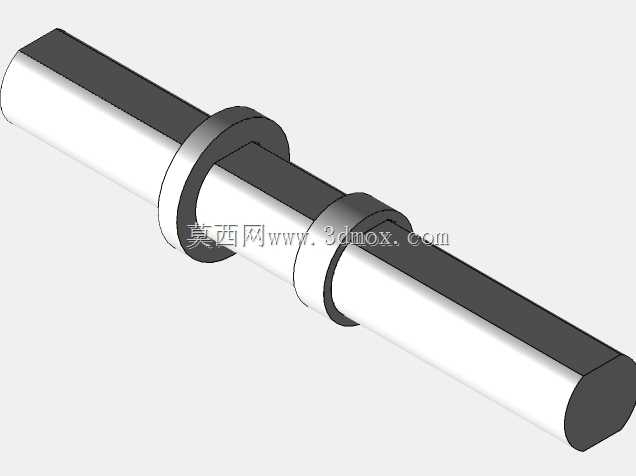

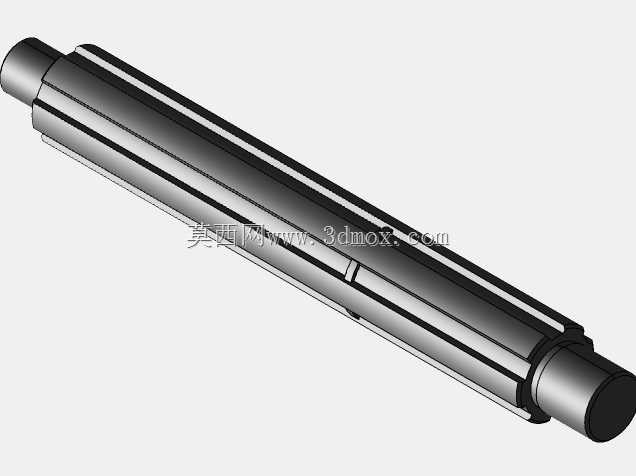

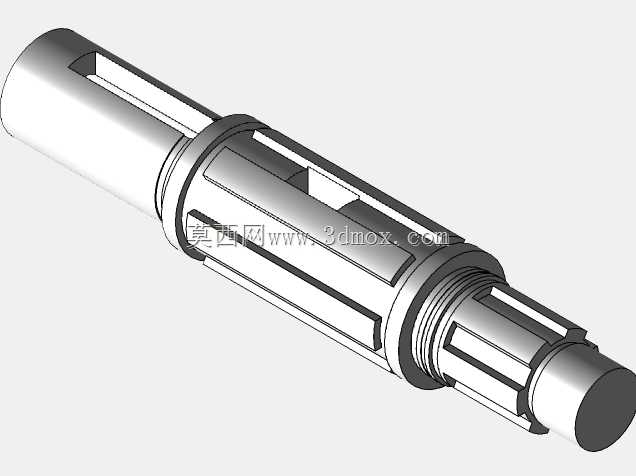

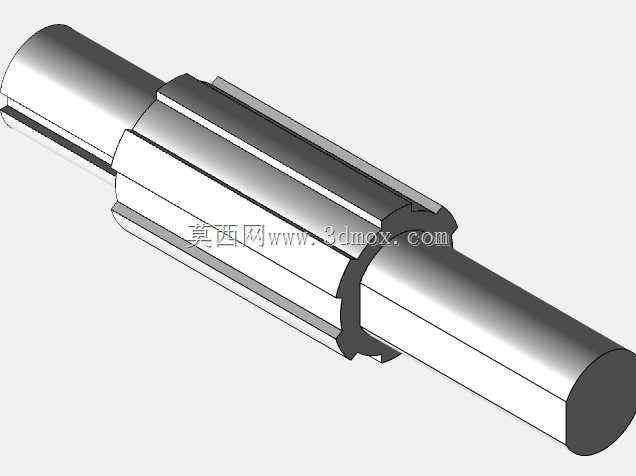

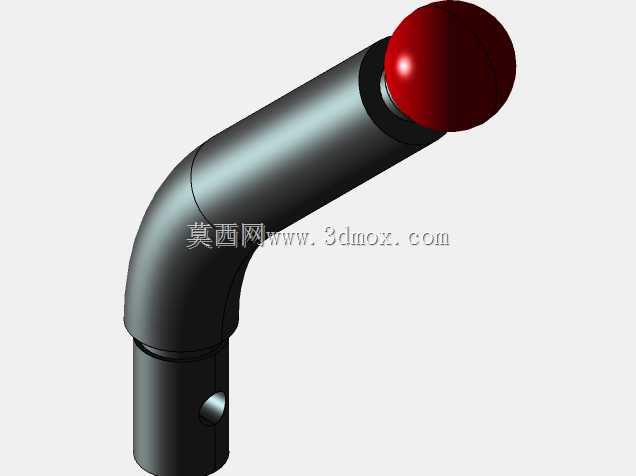

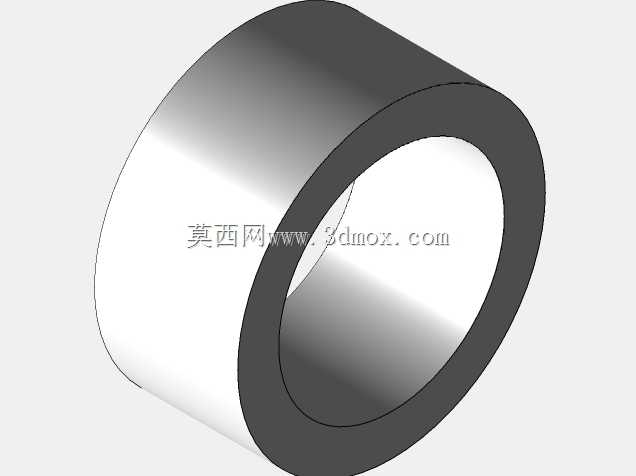

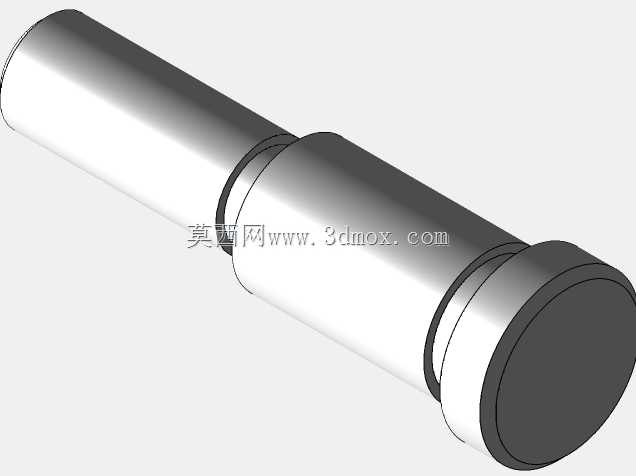

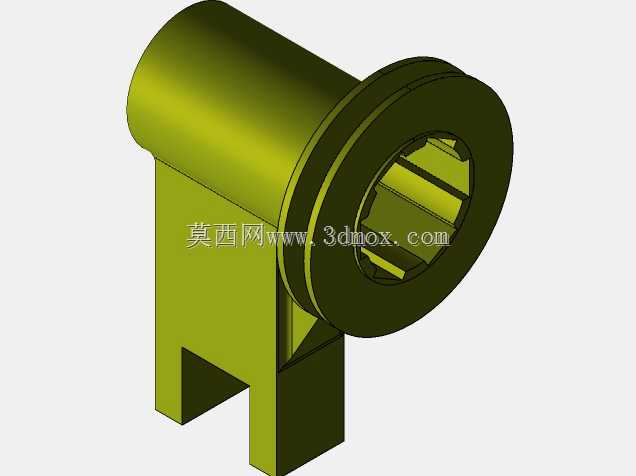

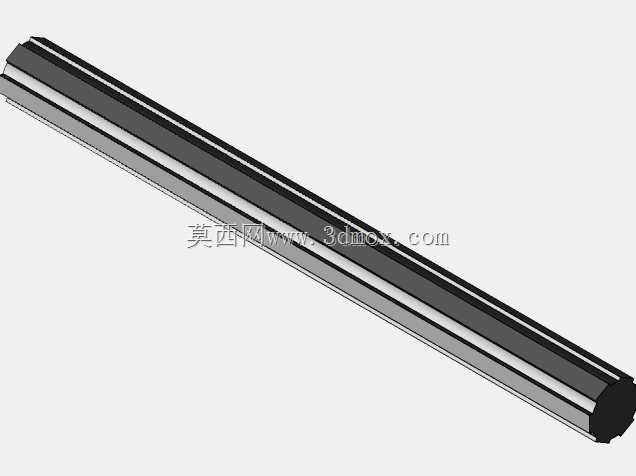

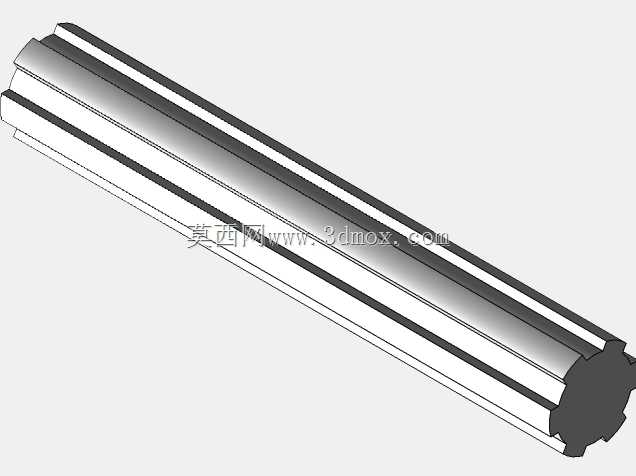

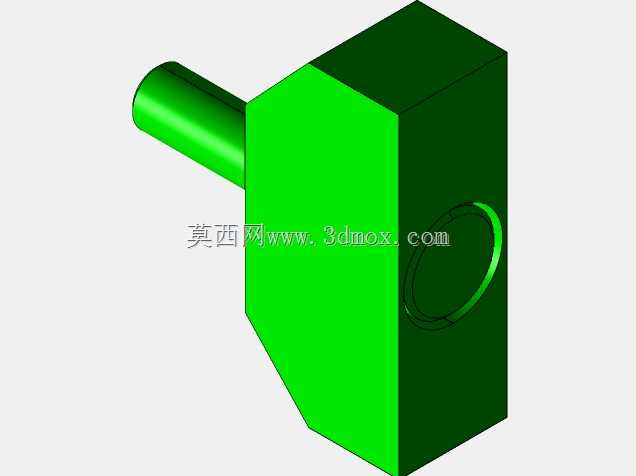

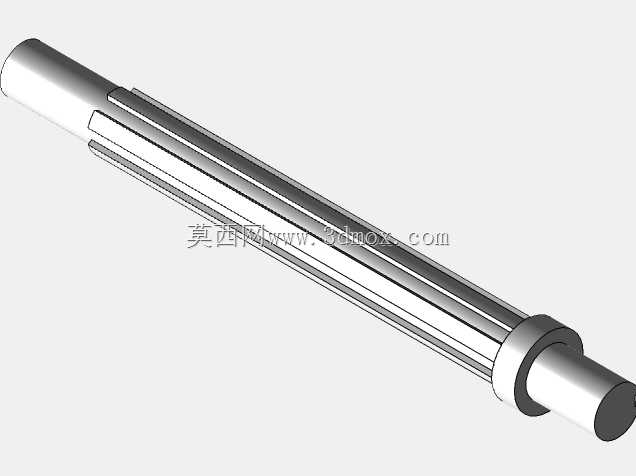

在安装边界与尺寸配合上，该齿轮的内花键参数需要与对应花键轴的花键规格完全匹配，齿侧间隙控制在合理范围内，既要保证滑移时的顺畅度，又要避免传动时出现过大的回程间隙影响传动精度。轮毂部分的轴向长度需要匹配主轴箱内对应换挡拨叉的安装位置，拨叉卡接在双联齿轮中间的退刀槽位置，拨叉的行程需要刚好覆盖两个档位的啮合位置，避免出现挂档不到位、齿轮啮合长度不足导致的齿部受力过载问题。齿顶圆与主轴箱内壁、相邻传动零件之间需要预留足够的安全间隙，避免齿轮高速旋转时与周边零件发生运动干涉，同时要保证齿部啮合时的重合度满足设计要求，降低传动过程中的冲击与噪音。

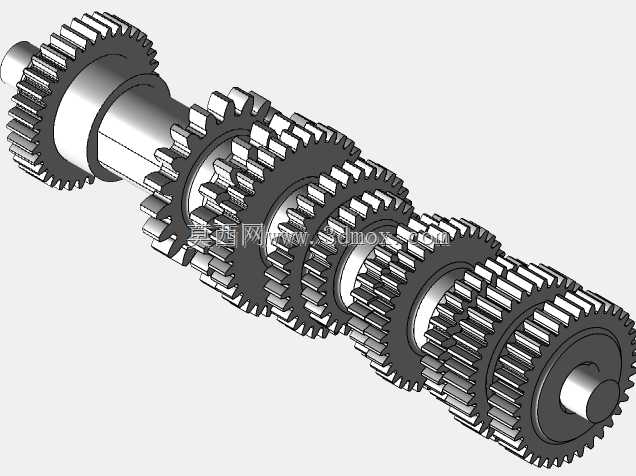

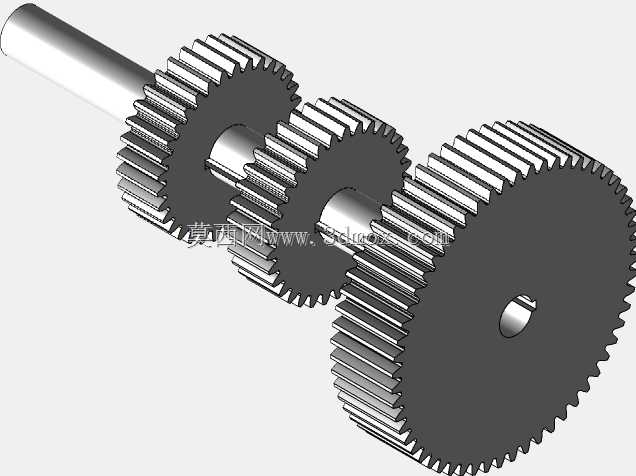

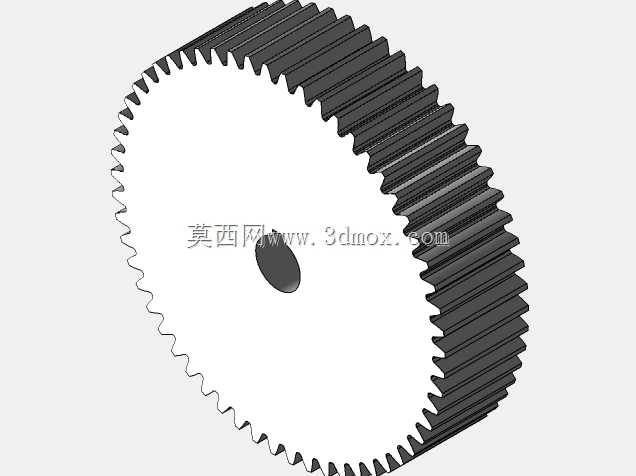

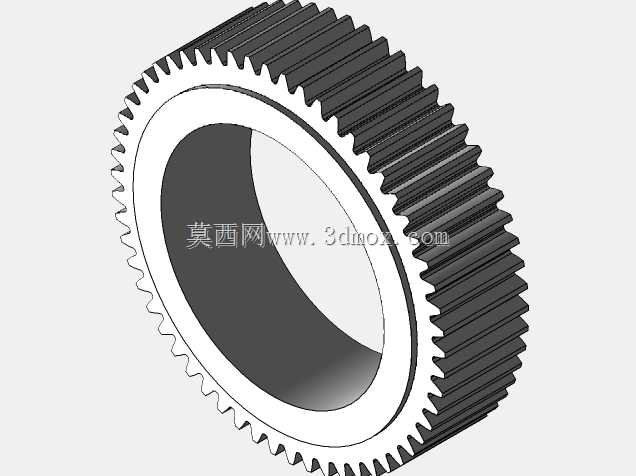

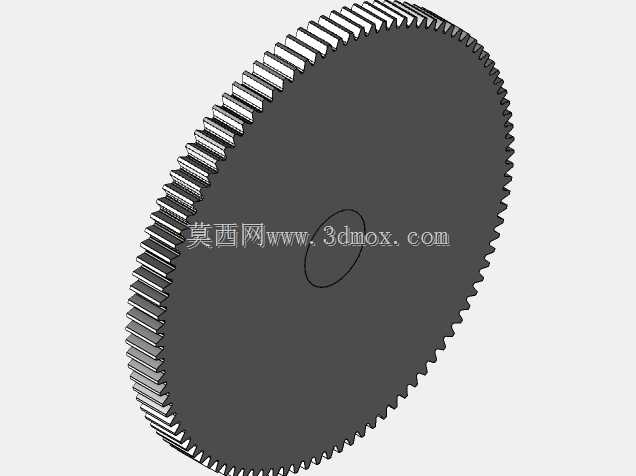

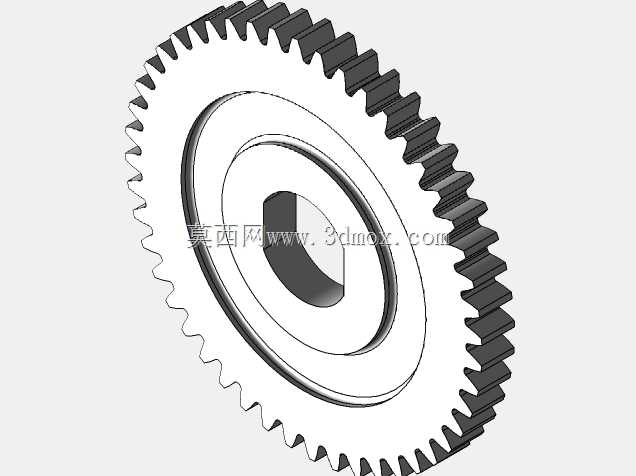

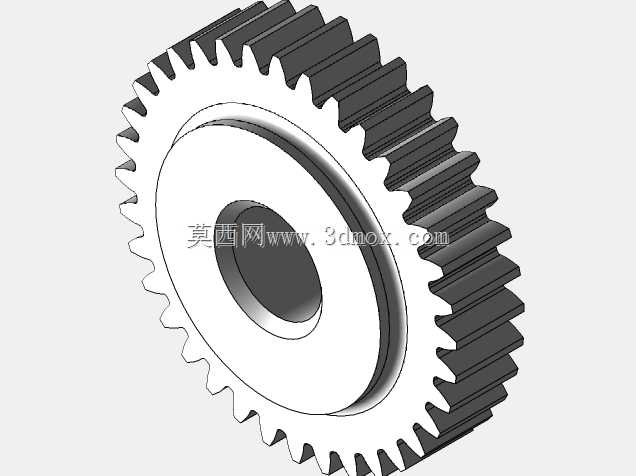

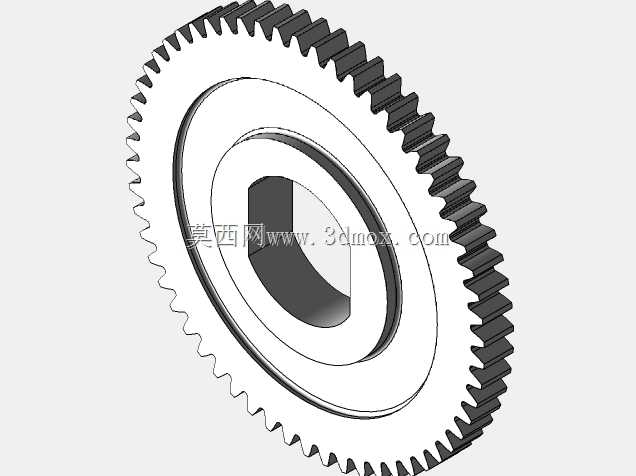

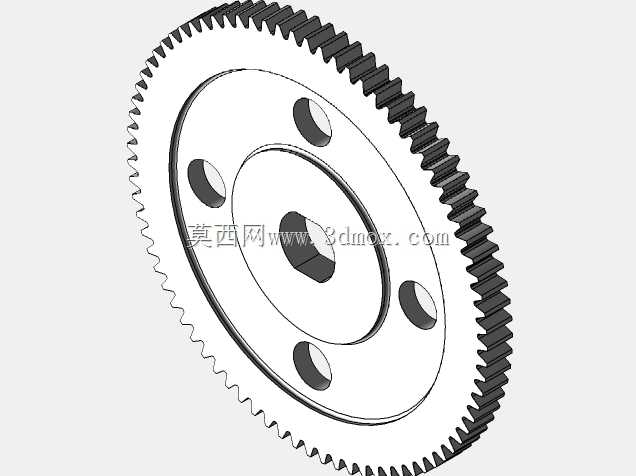

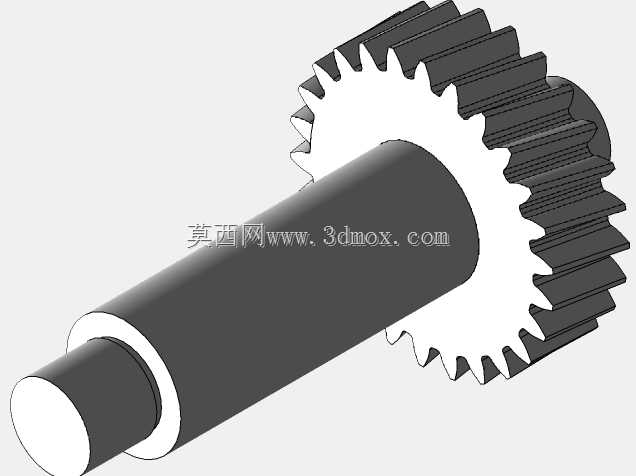

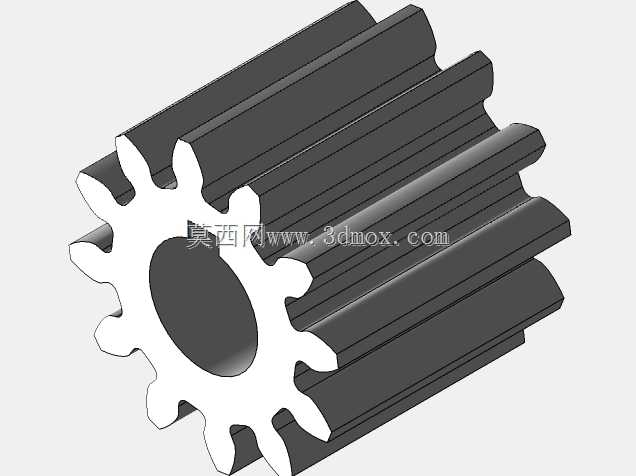

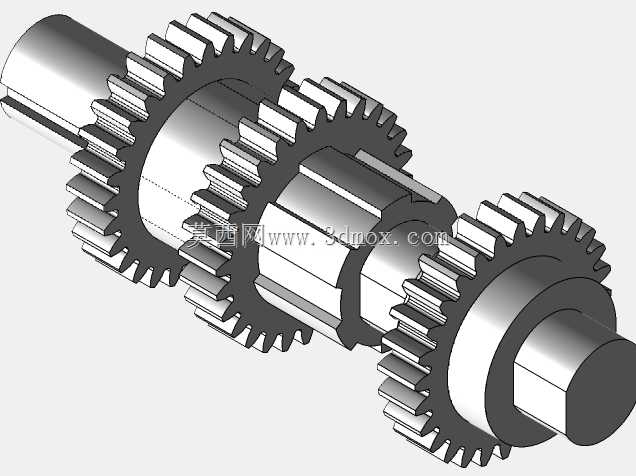

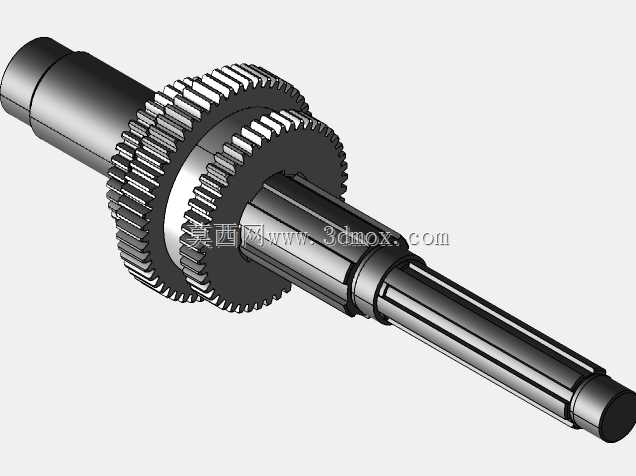

从零件功能特性来看，两个齿圈分别对应不同的传动比，当大齿圈与对应主动齿轮啮合时，主轴获得较低的输出转速，适配大直径工件的重切削工况，此时传动系统输出扭矩更大，能够承担较大的切削抗力；当小齿圈与对应主动齿轮啮合时，主轴获得较高的输出转速，适配小直径工件的精加工工序，保证工件表面加工质量。齿轮的轮毂端面需要进行磨削加工，保证齿轮在轴上定位时的端面跳动精度，避免高速旋转时出现偏摆导致的传动振动。齿部加工完成后需要进行齿面高频淬火处理，表面硬度达到HRC48-53，淬硬层深度控制在1-1.5mm，既保证齿面的耐磨性能，又能让芯部保持足够的韧性，承受换挡时的瞬时冲击载荷，避免齿根断裂。

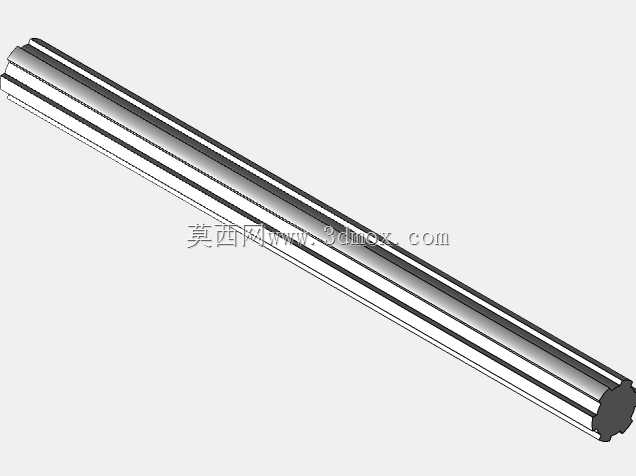

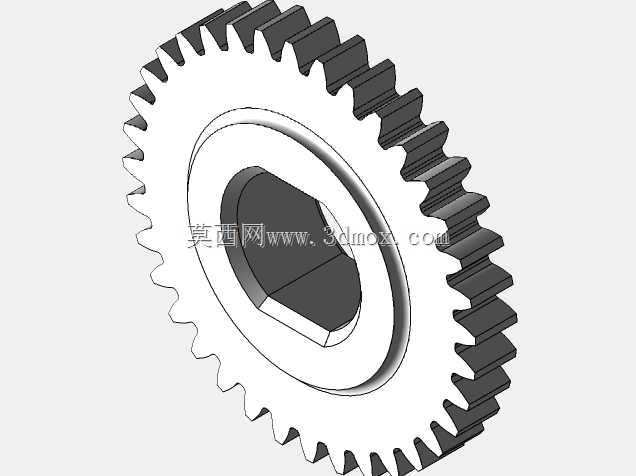

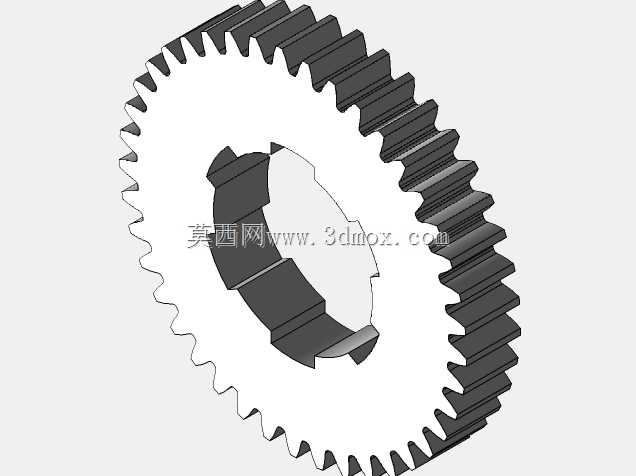

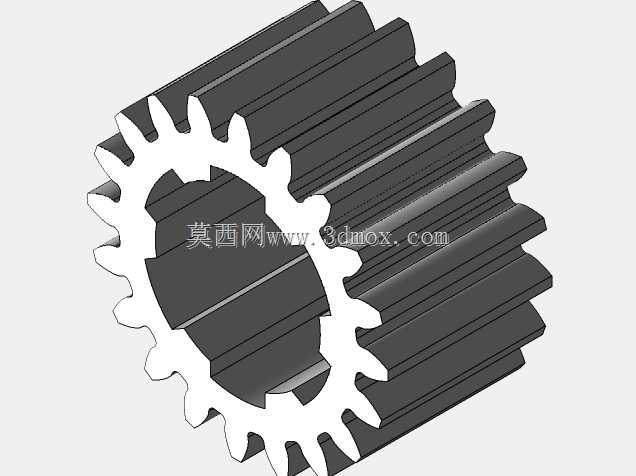

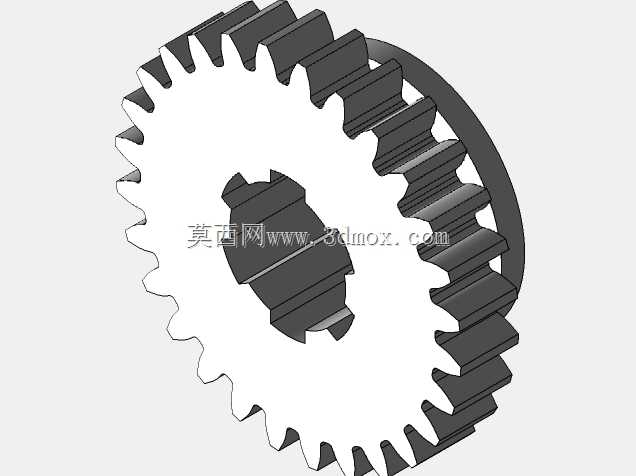

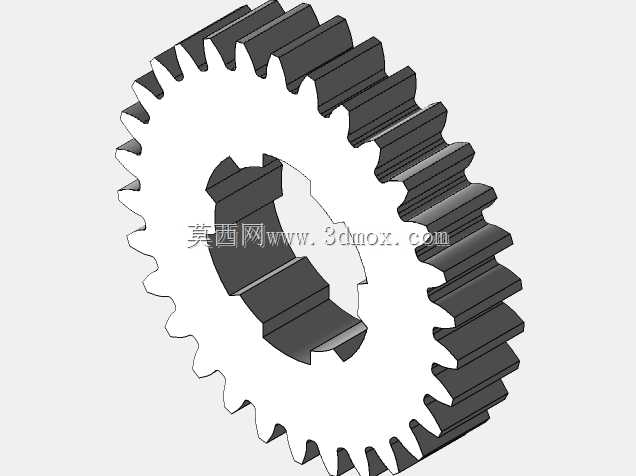

在建模还原过程中，需要重点关注花键齿的参数准确性，包括花键的齿数、大径、小径、齿宽尺寸，这些参数直接决定了齿轮能否顺利装配到对应花键轴上；其次要保证两个齿圈的同轴度公差，建模时需要以齿轮内孔轴线为统一基准，两个齿圈的齿形分布需要严格对齐基准轴线，避免出现齿圈偏心导致的传动啮合不均问题；齿端需要设计合理的倒角结构，方便换挡时齿轮顺利滑入啮合位置，减少换挡时的齿端撞击磨损。这类零件的三维模型可用于车床主轴箱的装配干涉检查、传动运动仿真，也可作为机床维修时的备件测绘参考，帮助技术人员快速理解CA6140车床主传动系统的换挡逻辑与零件配合关系，在机床改造、备件加工、传动系统故障排查等场景中都能提供直观的结构参考。
