扫帚柄注塑成型模具结构设计

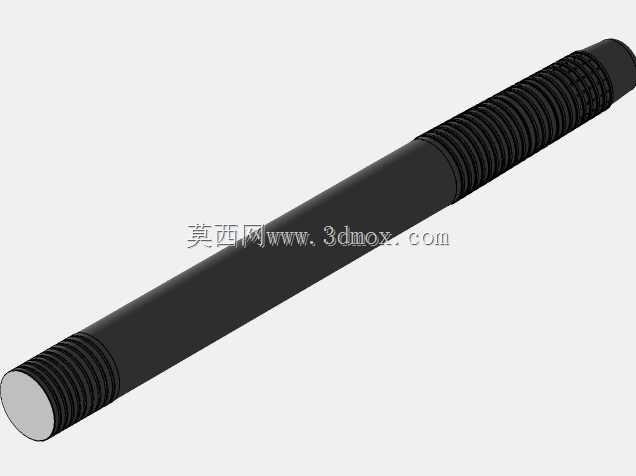

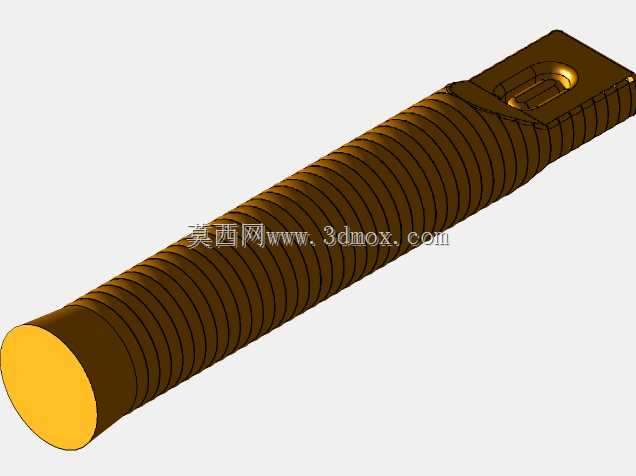

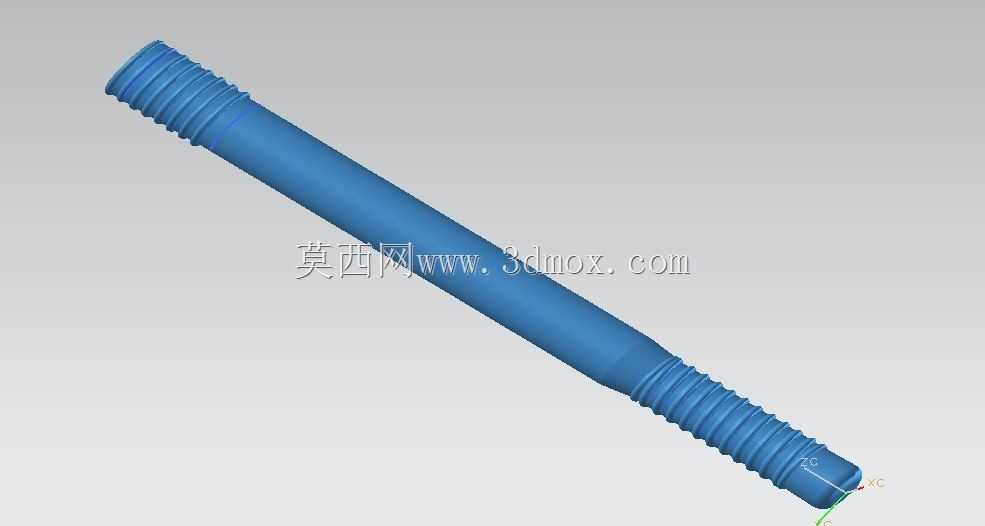

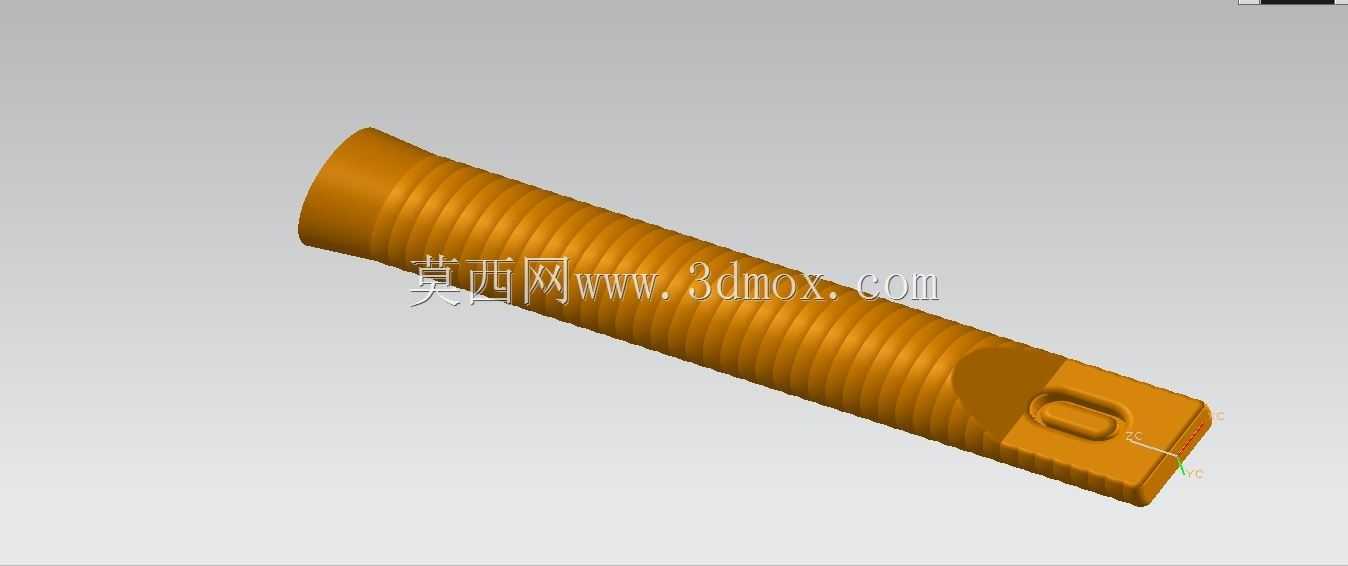

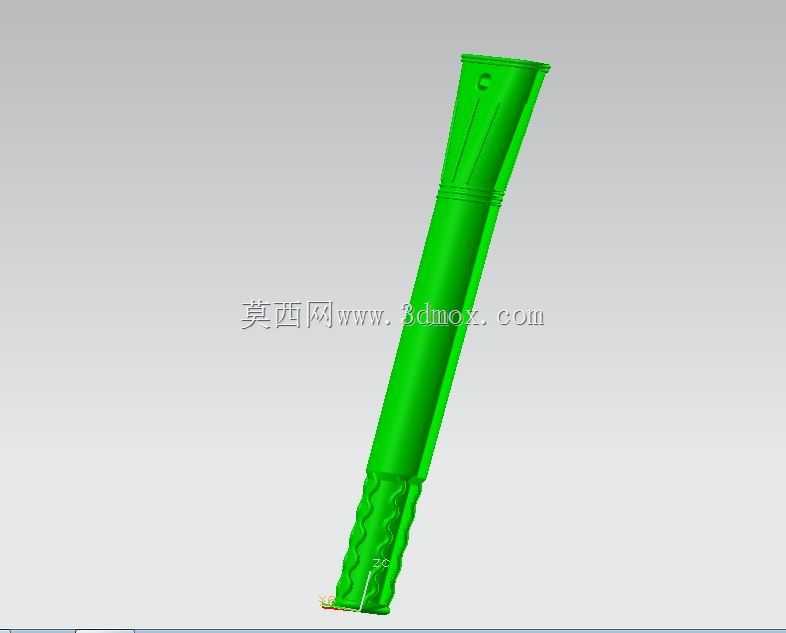

　　日常清洁场景中使用的长柄扫帚，其握持杆多采用硬质塑料注塑成型，对应的模具设计需要兼顾长杆类零件的同轴度要求、两端连接螺纹的成型精度，以及量产过程中的脱模顺畅性，避免生产中出现塑件变形、螺纹缺料、杆身弯曲等常见缺陷。这套模具针对扫帚柄的结构特点做了针对性的结构排布，首先从零件本身的功能需求来看，扫帚柄两端的外螺纹分别用于连接扫帚头握持段和底部扫毛固定座，螺纹段的尺寸精度直接决定了最终产品的装配松紧度，若螺纹同轴度偏差超过0.1mm，装配时就会出现偏斜，导致使用过程中连接部位松动甚至脱落。

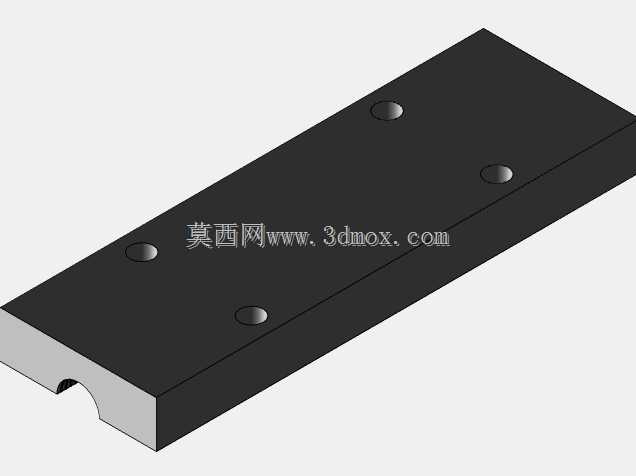

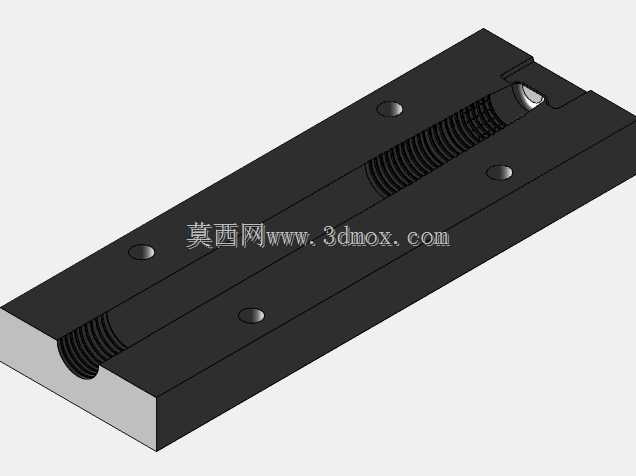

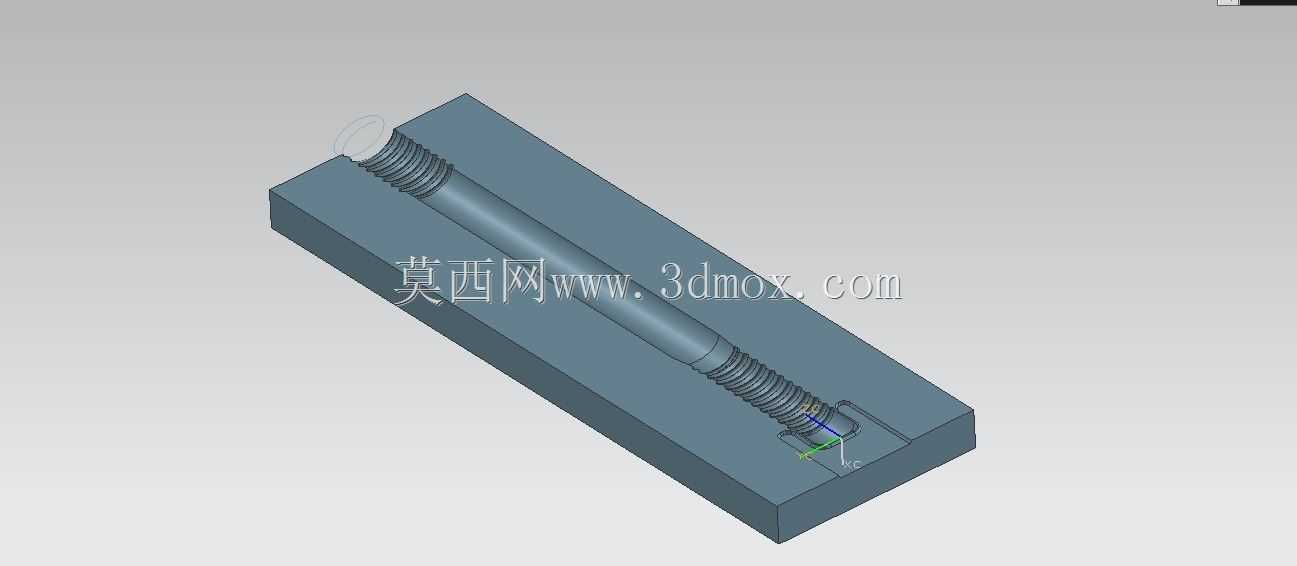

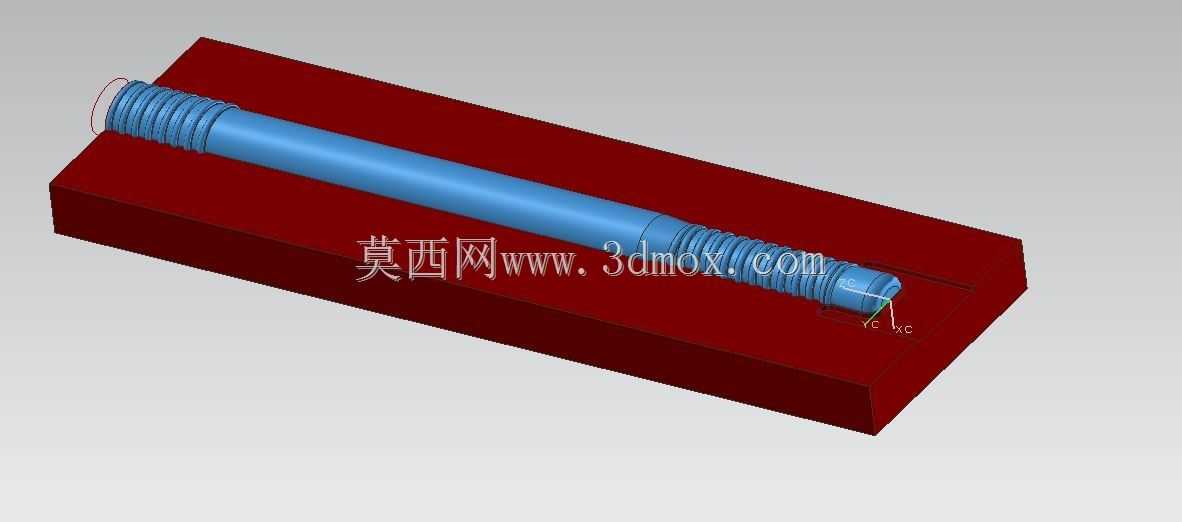

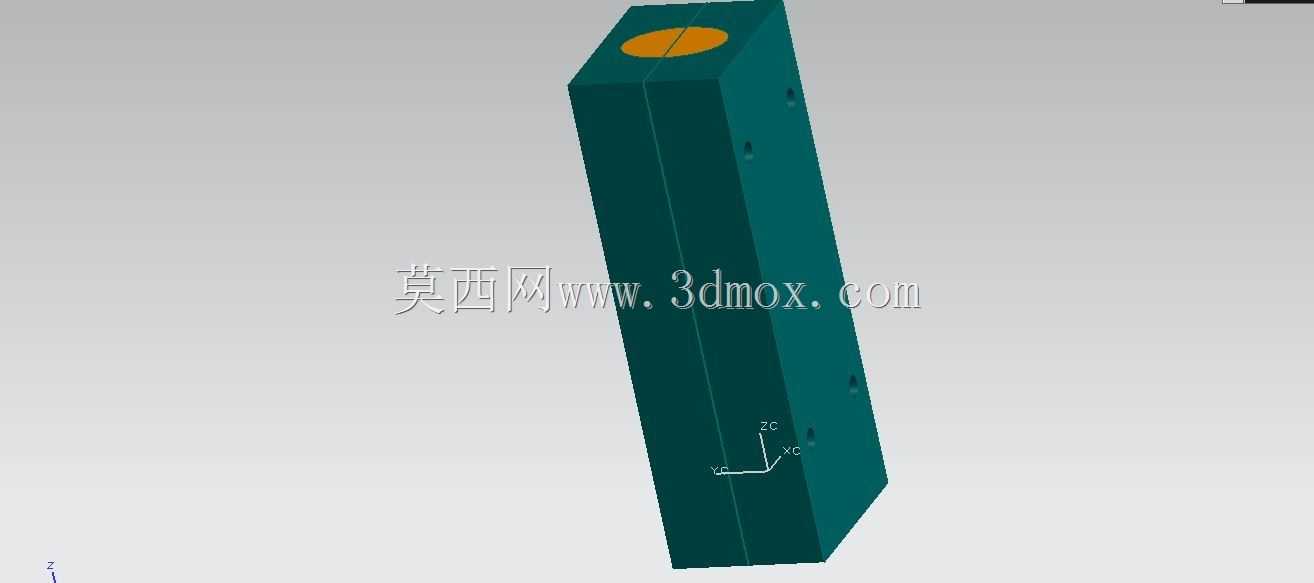

　　设计过程中首先确定了模具的型腔排布，考虑到扫帚柄属于长径比较大的管状零件，采用单型腔排布更易控制注塑过程中的填充均匀性，避免多型腔流道长度差异导致的各腔填充压力不一致，进而引发的杆身密度不均、冷却后弯曲变形问题。浇注系统的选择上，针对长杆类零件的填充特性，将浇口设置在零件一端的螺纹端部，采用潜伏式浇口结构，开模时可自动切断浇口凝料，减少后续人工修剪的工序，同时保证熔融塑料沿杆身轴向填充，避免径向填充带来的熔接痕问题，熔接痕若出现在杆身中段，会大幅降低零件的抗弯折强度，日常使用中受力时容易从熔接痕位置断裂。

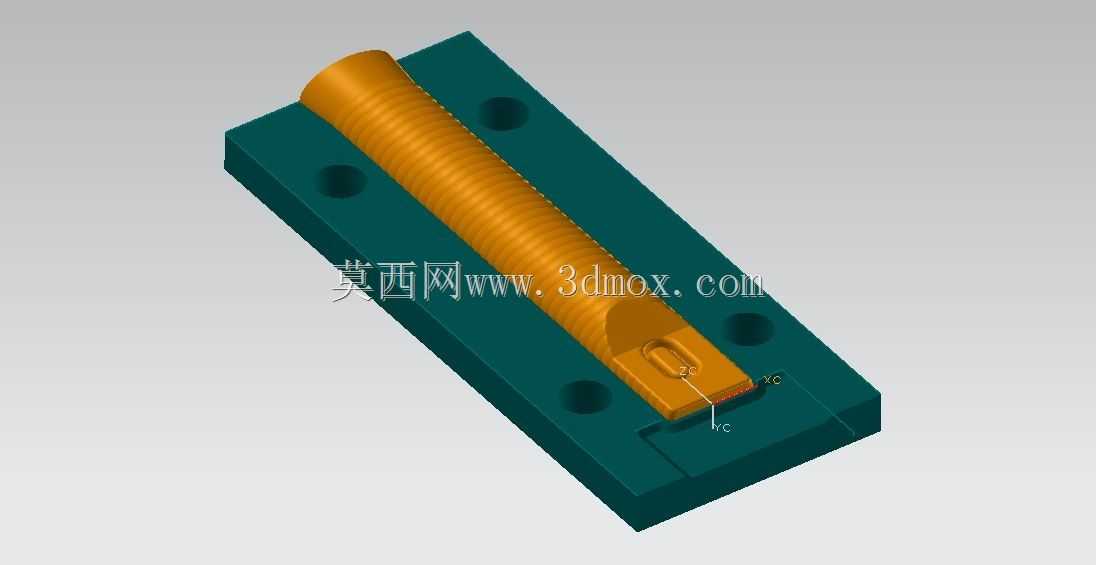

　　冷却系统的排布是这类长杆模具的设计重点，由于零件长度较长，型芯与型腔的冷却水道需要沿杆身轴向均匀布置，保证零件各段冷却速率一致，避免因冷却收缩不均导致的杆身翘曲，设计中在型芯内部设置了隔水片式冷却回路，通入常温水时可保证型芯表面各点温差控制在5℃以内，型腔部分则采用直通式水道沿周向排布，对应螺纹成型位置单独加强冷却，防止螺纹部位冷却不足导致脱模时螺纹拉毛。脱模机构的设计需要兼顾两端螺纹的脱模需求，由于零件两端均有外螺纹结构，采用了两端旋转脱螺纹的结构形式，开模时通过齿轮传动带动两端的螺纹型环同步旋转，配合推件板的轴向缓慢推出，让塑件在旋转过程中平稳脱离螺纹型腔，避免强制脱模导致的螺纹变形，推出过程中推件板的作用力均匀作用在塑件端面，不会在杆身表面留下顶出痕迹，保证塑件外观质量。

　　从安装边界来看，这套模具适配常用的卧式注塑机，模架采用标准龙记模架，整体厚度、定位圈尺寸、浇口套球面半径均匹配对应吨位注塑机的安装参数，模具的开模行程满足螺纹旋转脱模所需的轴向距离，不会出现开模行程不足导致的取件困难。实际生产验证中，这套模具成型的扫帚柄杆身直线度可控制在0.08mm/100mm以内，两端螺纹的通止规检测合格率可达98%以上，成型周期控制在45秒左右，可满足日用品量产的效率需求，针对日常使用中扫帚柄需要承受的弯折力、扭力载荷，模具设计时在零件壁厚过渡位置做了圆角优化，避免应力集中，填充时保证该位置的熔料填充密实，提升零件的结构强度。
