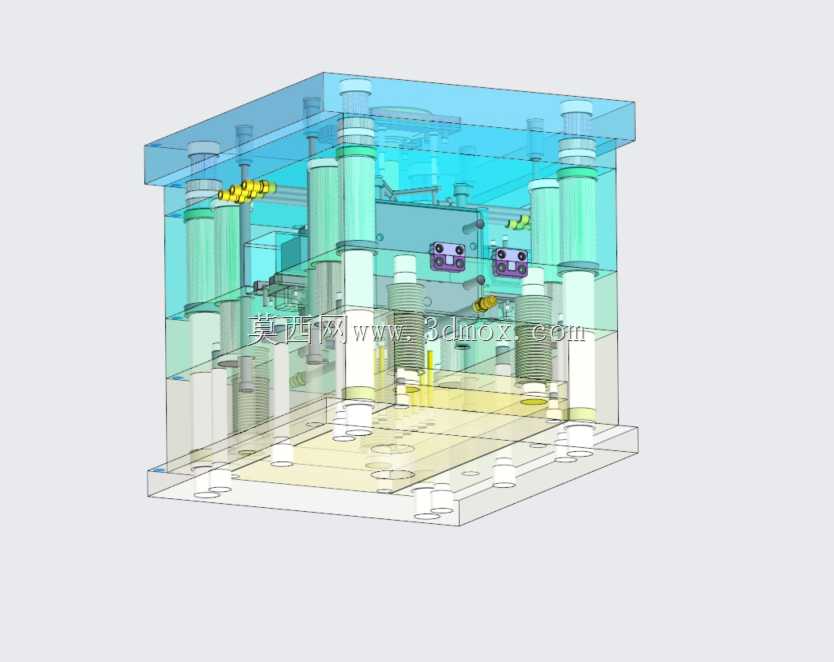

三板式注塑成型模具结构三维设计

　　这套三板式成型模具的结构设计，核心围绕点浇口进料的注塑生产场景搭建，日常多用于外观要求高、浇口痕迹需隐蔽的塑料件量产工序，区别于两板模的单分型面结构，这套模架设置了两次分型动作，能在开模过程中自动完成浇口凝料与产品的分离，省去后续人工修剪浇口的工序，适配大批量连续注塑生产的节拍要求。从结构分层来看，整套模具从上到下依次排布定模座板、流道推板、定模板、动模板、动模垫板、模脚与动模座板，导柱导套贯穿各层模板保证开合模的同轴度，避免长期生产中模板错位导致的型腔啃伤、产品飞边问题。导向部件的配合间隙控制在0.02mm以内，既保证开合模动作顺滑无卡滞，又能承受注塑过程中型腔内的注射压力偏移，防止溢料。

　　浇注系统采用针点式浇口设计，浇口直径通常控制在0.8-1.5mm区间，可根据成型塑料的熔融流动性调整具体尺寸，熔融塑料从注塑机喷嘴进入主流道后，经分流道分配到各型腔的点浇口位置，填充过程中能实现多型腔的均衡进料，减少各模穴产品的内应力差异，降低成型后产品翘曲变形的概率。第一次分型面设置在流道推板与定模板之间，开模时该分型面先打开，拉料杆会将流道内的凝料拉住，使凝料从浇口位置与产品断开，同时留存在流道板与定模座板之间的空间内，待开模行程达到设定值后，流道推板动作将凝料自动推出，实现无人工干预的凝料脱落。

　　第二次分型面为定模板与动模板之间的主分型面，开模后产品包裹在动模侧的型芯上，随动模后退到设定位置后，顶出机构开始动作，顶针、顶板等部件协同作用将产品平稳推出，顶针的排布位置避开产品的外观面与装配配合面，防止顶出痕迹影响产品后续的装配与外观质量。冷却系统采用循环水路排布，在定模型腔板与动模型芯板内分别设置独立的冷却回路，水路距离型腔表面的距离保持在15-20mm，相邻水路的间距控制在30-40mm，保证成型过程中型腔各区域温度均匀，避免因冷却不均导致的产品收缩率差异，缩短成型周期，提升生产效率。水路接口设置在模具的非操作侧，统一排布方便生产时接通水油管路，避免管路干涉开合模动作与机械手取件路径。

　　脱模机构设置了复位杆与弹簧配合的复位结构，合模过程中复位杆先接触定模板，带动顶出板回到初始位置，防止顶针在合模时与型腔碰撞损坏，弹簧的预紧力能保证顶出板在复位过程中无卡顿，动作平稳。整套模具的安装尺寸适配常用的卧式注塑机拉杆间距，定位圈与注塑机定模固定板的定位孔配合公差采用H7/m6，保证主流道与注塑机喷嘴的同轴度，避免注射过程中出现溢料、主流道凝料断裂残留的问题。模具的闭合高度、开模行程参数均匹配对应吨位注塑机的参数范围，安装时只需通过压板将定动模座板固定在注塑机的固定板上，接通冷却水路与顶出杆即可完成调试，无需额外改装适配部件。在结构设计过程中，各模板的厚度经过强度校核，承受额定注射压力时模板的变形量控制在0.05mm以内，避免长期生产中模板变形导致的产品尺寸超差，易磨损的导套、顶针等部件均采用标准件设计，后续维护更换时可直接采购同规格标准件，减少维修停机时间。针对不同塑料原料的成型特性，这套模架结构可通过更换型腔型芯块适配不同产品的生产，流道尺寸、浇口大小也可根据原料流动性做对应调整，具备一定的通用适配性，能覆盖多数小型精密塑料件的注塑成型需求。
