阀块用开口销连接轴结构设计

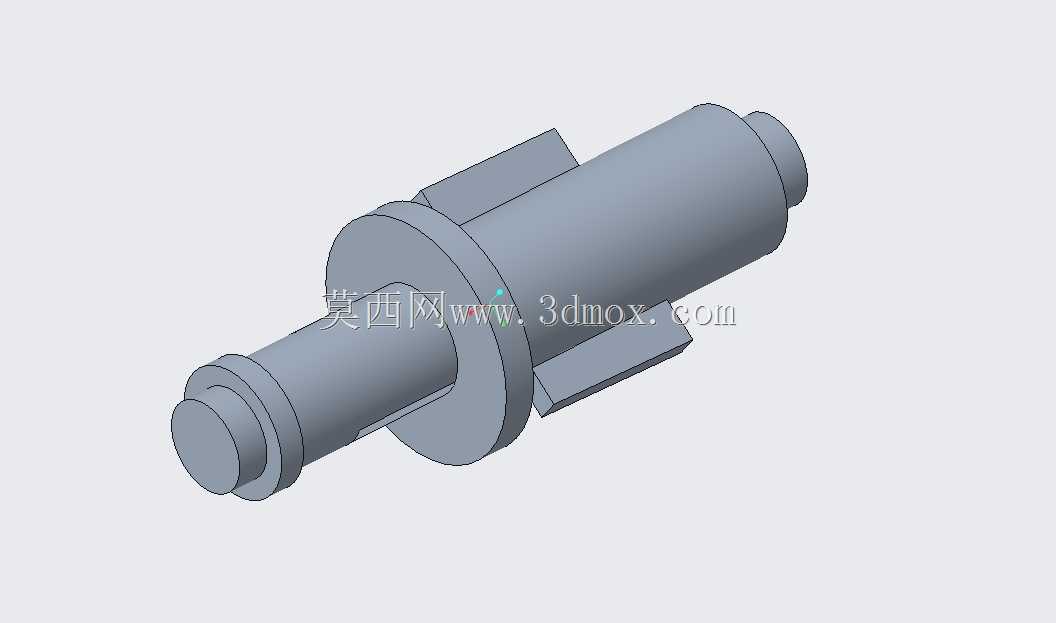

在流体控制类阀块的装配体系中，这类带开口销定位的轴接结构往往承担着阀芯联动、模块快接的核心作用，区别于常规过盈配合或者螺纹锁紧的轴类零件，该结构特意在轴身中段设置了带双侧平切面的定位凸缘，安装时可以直接嵌入阀块对应的卡槽内，不需要额外加工防转槽，就能完全限制轴件的周向转动自由度，避免长期受流体冲击或者往复动作带来的偏转移位。从实际工况适配来看，这类接头主要用在中小通径的仪表阀、气动管路阀块的执行端连接场景，比如实验室气路控制柜体、小型液压试验台的阀组集成位置，安装空间往往比较局促，传统的螺栓锁紧轴接需要预留扳手操作空间，而该结构的开口销固定方式只需要在轴端对应位置加工径向销孔，插入开口销后掰开销脚即可完成轴向限位，整个安装过程不需要大尺寸操作空间，后期维护拆卸也只需要用尖嘴钳捋直销脚就能拔出销件，不会因为长期锈蚀出现拆不下来的问题。

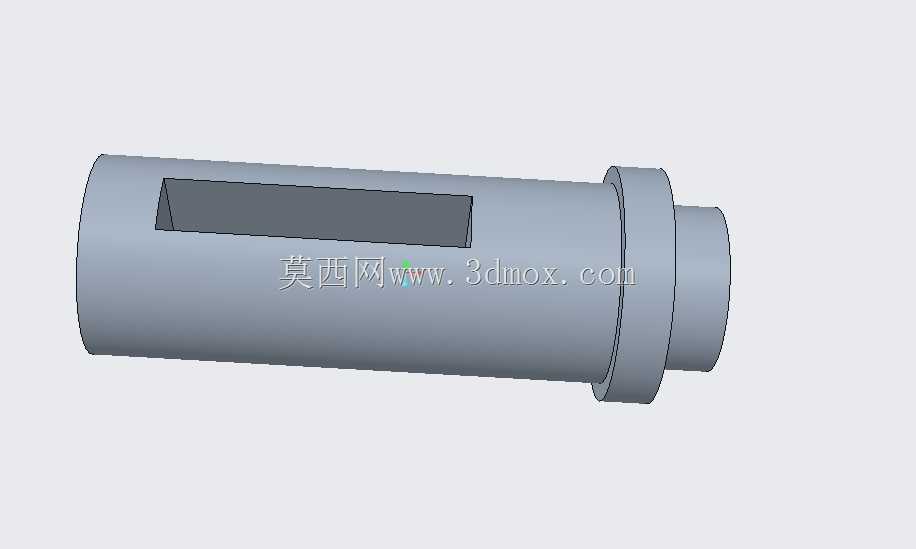

设计阶段最先敲定的是中段凸缘的厚度与直径参数，凸缘厚度需要和阀块上的安装卡槽深度完全匹配，保证装配后凸缘端面和阀块表面齐平，不会突出干涉周边的管路排布，凸缘上的两个平切面间距要和卡槽的导向槽宽度保持h7级的间隙配合，既保证装配时能顺利滑入卡槽，又不会留下过大的旷量，避免阀组动作时出现冲击异响。轴身的两段同轴圆柱面分别对应不同的配合需求，靠近凸缘的长圆柱段是和阀块内的密封件配合的部位，表面粗糙度需要控制在Ra1.6以内，减少密封件的磨损，延长密封圈的更换周期，轴端的短圆柱段则是和外部执行摆臂或者联动杆连接的部位，特意在端部做了小尺寸的倒角引导，方便对接件快速套入，径向的销孔位置距离轴端的尺寸经过反复校核，保证开口销装入后，销脚掰开不会刮蹭到对接件的活动面，同时又能提供足够的轴向锁紧力，不会因为往复推拉出现销件脱落的情况。

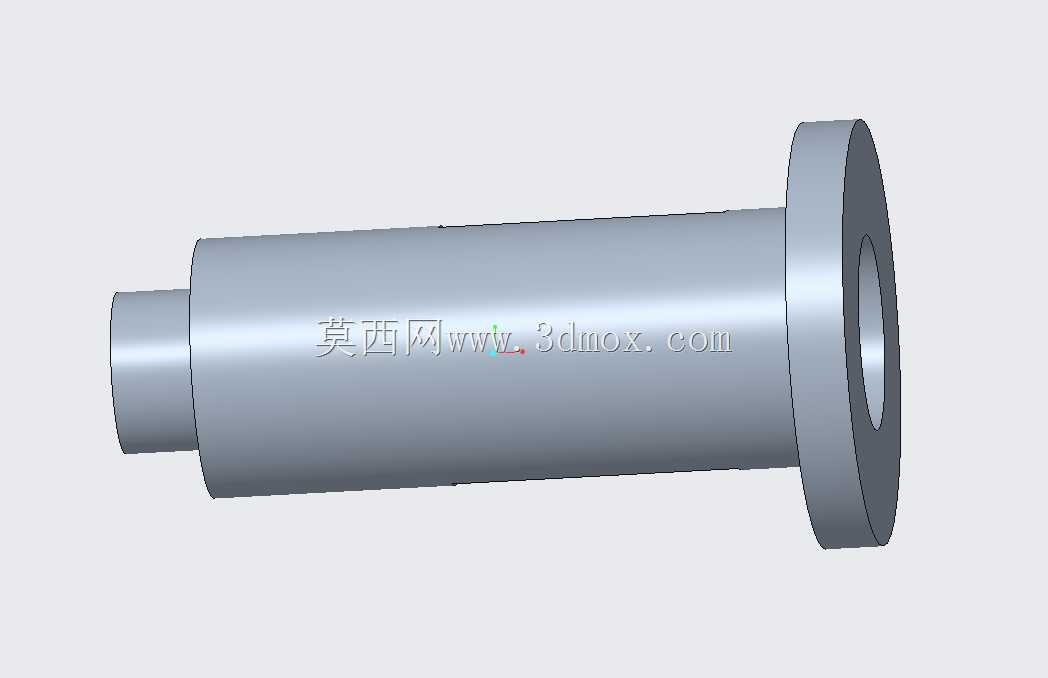

从安装边界来看，整个轴件的最大外轮廓是中段的凸缘直径，设计时已经将凸缘的外圆尺寸控制在对接阀块安装位的最小避让范围内，装配时不需要对周边的管路、紧固件做额外拆卸，就能直接从阀块的侧向安装口推入到位，轴身的总长度也经过优化，装入阀块后两端的伸出量刚好满足对接件的连接深度要求，不会出现伸出过长干涉其他阀件动作，或者伸出过短导致对接件配合长度不足、受力容易滑脱的问题。和普通的圆柱销轴相比，该结构自带的防转凸缘省去了额外配置防转键的工序，零件集成度更高，对应的阀块加工也只需要铣出对应的卡槽即可，不需要额外加工键槽，能减少阀块的加工工序，降低整体的制造成本。在实际选型适配时，需要注意核对轴身和密封件配合段的直径尺寸，要和阀块内预装的密封圈内径匹配，过大会导致装配时切损密封圈，过小则会出现流体泄漏的问题，同时开口销的选用要和轴端销孔的直径匹配，优先选用弹性更好的不锈钢材质开口销，避免在潮湿或者有腐蚀性流体的工况下出现销件锈蚀断裂，导致轴件脱出引发阀组动作失效。另外在建模过程中，所有配合面的倒角、圆角都做了对应处理，凸缘和轴身的衔接位置设置了小半径的过渡圆角，减少应力集中，避免长期受交变载荷作用出现轴根断裂的问题，轴端的倒角角度设置为15度，既能起到装配引导作用，又不会因为倒角过大减少轴端和对接件的有效配合长度。
