工业流体管路用圆柱式喷雾阀结构

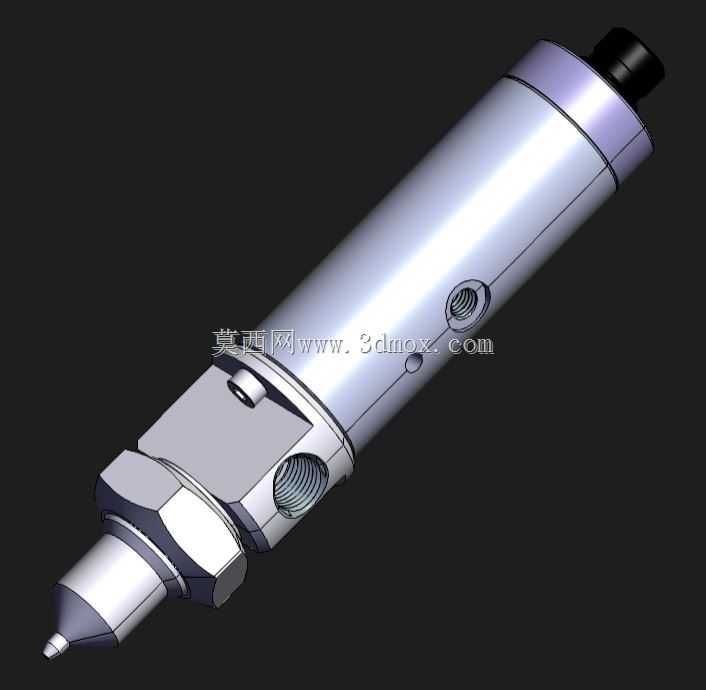

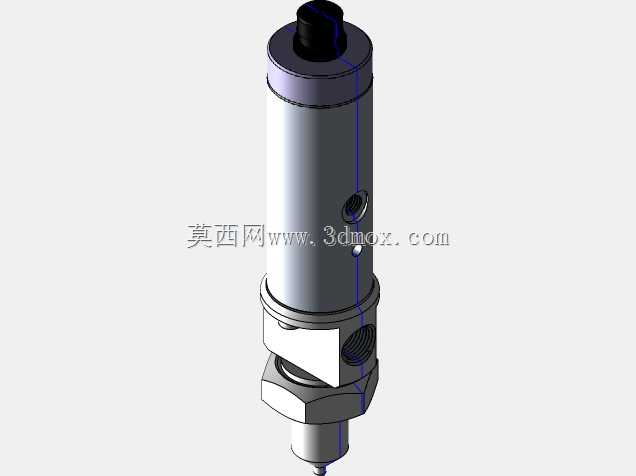

　　从结构分层来看，顶部设置的调节端用于微调内部阀芯的开启行程，直接决定不同压力下的介质流量与雾化锥角，作业人员可根据实际喷施距离、覆盖范围需求，在安装调试阶段转动顶部调节结构，锁定合适的开度区间，避免出现雾滴粒径不均、局部喷施过量的问题。中部筒体为阀的主体承压腔，侧壁预留的侧向接口为介质输入通道，采用标准内螺纹接口形式，可直接对接同规格的工业流体输送管路，无需额外加工转换接头，接口位置的密封面做了平切处理，安装时配合密封垫即可实现端面静密封，杜绝承压状态下的介质渗漏问题。在工业流体输送、表面处理、工况降温、药剂喷施等多个作业场景里，喷雾阀是实现介质精准雾化输出的核心执行元件，不同于常规通断类阀门只负责管路开闭，这类元件需要在承压状态下将液态介质打散为均匀粒径的雾滴，覆盖指定作业区域，因此结构设计上既要满足管路承压密封要求，也要兼顾雾化效果的稳定性。这款圆柱式结构的喷雾阀，整体采用同轴阶梯轴式外形布局，主体为细长圆柱构型，适配狭窄安装空间内的管路集成需求，不会占用过多设备侧装空间。

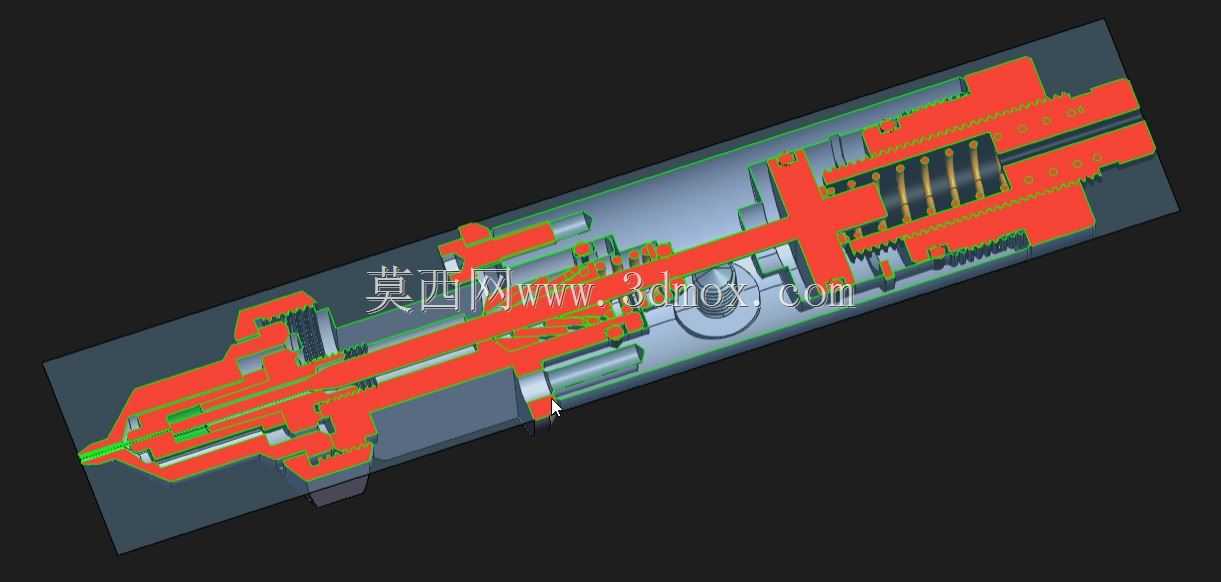

　　下部设置的六角锁紧结构是安装定位的核心部位，设备安装板上预留对应直径的穿装孔后，将阀体穿过安装孔，通过六角螺母配合阀体下部的外螺纹段即可完成轴向锁紧，六角结构的设计也方便使用标准开口扳手进行拧紧作业，不需要定制专用工装，现场安装维护的效率更高。最下端的输出端为雾化喷嘴的安装位，内部流道做了渐缩式设计，介质从侧向接口进入阀体内部容腔后，在内部流道的引导下向喷嘴位置汇聚，配合阀芯与阀座之间的节流间隙，将带压介质的压力能转化为动能，在喷嘴出口处实现雾化效果。

　　设计过程中充分考虑了不同工况的适配性，阀体各段的同轴度公差控制在合理区间，避免内部阀芯动作时出现卡滞，长期往复工作也不会出现偏磨导致的内漏问题；筒体外部的光滑圆柱面既可以作为安装时的导向面，也减少了外部积尘积液的残留，在有喷淋、粉尘的作业环境下更容易清理维护。从安装边界来看，整体细长构型的径向尺寸远小于轴向长度，适合在设备排布紧凑、侧向空间不足的生产线旁安装，比如自动化喷涂线的工位侧方、输送带上方的降温喷施点位、化工反应釜周边的药剂喷淋位置，都可以直接通过下部螺纹加锁紧螺母的方式固定在设备支架或者防护栏板上，不需要设计复杂的安装支座。

　　实际使用中，这类喷雾阀可适配清水、低粘度切削液、弱腐蚀性药剂等多种液态介质，只要介质内没有大直径固体颗粒杂质，都可以稳定实现连续雾化喷射，不会出现流道堵塞的问题；内部阀芯采用直线动作模式，响应速度快，配合外部电磁阀可以实现间歇式精准喷施，在需要定时定量喷施的工位上，能够精准控制每次喷施的介质量，减少不必要的介质浪费。不同于外露式结构的喷嘴，这款喷雾阀的主体结构将阀芯、弹簧等动作部件全部封闭在筒体内部，外部没有突出的活动杆件，作业过程中不会被周边的工件、管线剐蹭，也能避免外部粉尘、水汽进入阀体内部影响动作可靠性，在多粉尘、高湿度的工业车间环境下，长期运行的故障率更低。流道设计上没有出现直角急转弯的结构，介质在阀内的流动阻力更小，相同入口压力下可以获得更高的出口流速，雾化后的雾滴粒径分布更均匀，不会出现大粒径液滴滴落的问题，在对喷施均匀度要求较高的表面加湿、喷涂前预处理工位上，能够保证作业面的介质覆盖一致性，减少后续工序的处理难度。
