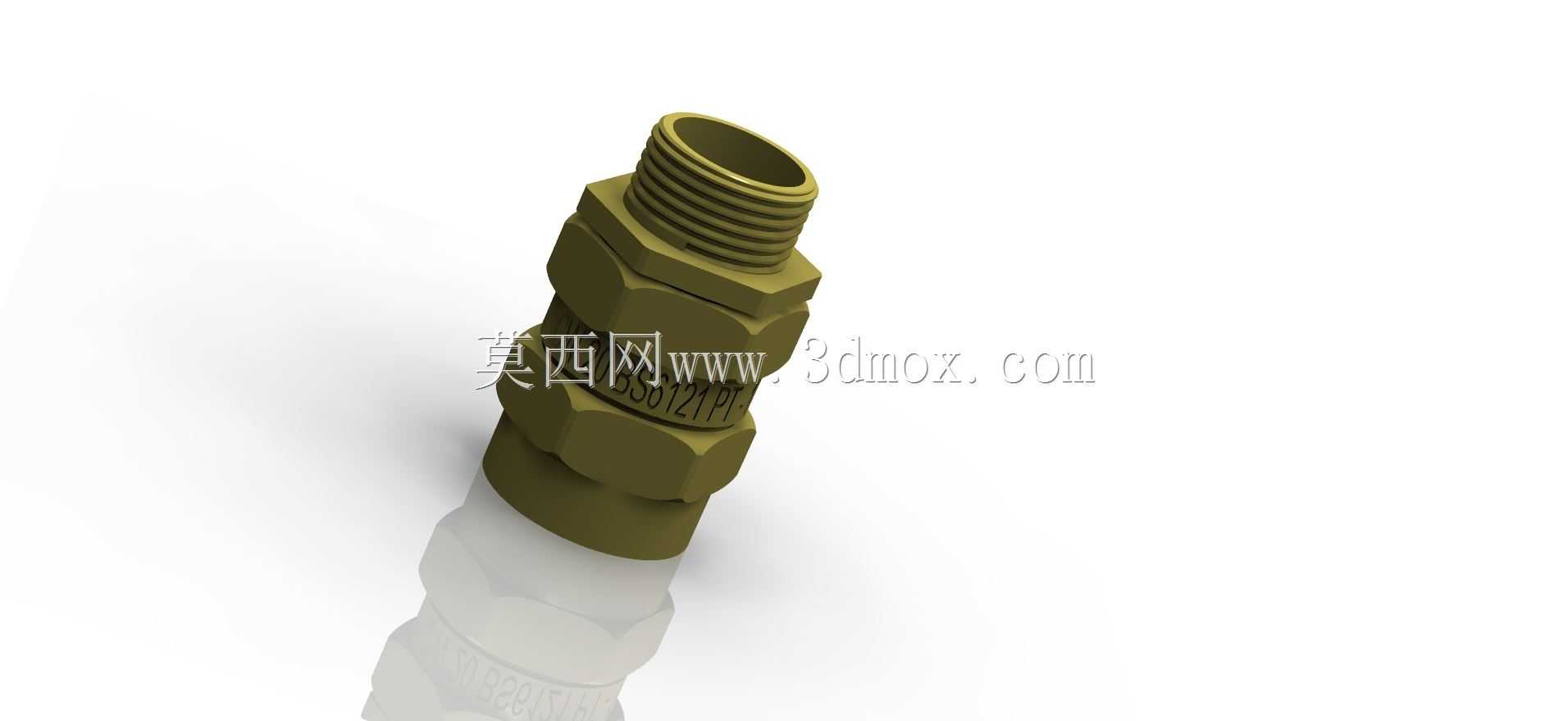

CW20黄铜材质电缆密封锁紧接头结构

在工业电气柜布线、户外机电设备进线、传感器线缆布设等场景中，线缆穿入设备壳体后的密封与固定一直是结构设计中容易被忽略却直接影响设备防护等级的环节。这款CW20规格的黄铜电缆接头，正是针对这类场景设计的穿线连接件，核心作用是在设备壳体的开孔位置完成线缆的锁紧固定，同时实现壳体开孔处的IP防护密封，避免粉尘、水汽沿线缆与开孔的间隙进入设备内部，也能防止线缆受外力拉扯时出现接线端子松脱、线芯断裂的问题。

从结构设计逻辑来看，这款接头采用黄铜作为主体材质，相比普通塑料接头拥有更高的机械强度与耐温性能，能够在-40℃到120℃的工况环境下保持结构稳定性，适配工业现场多数常规布线场景，不会因为设备运行发热或者户外低温环境出现材质脆化、密封失效的问题。接头整体采用分体式组合结构，一端为外螺纹连接段，用于穿过设备壳体的预制开孔，通过配套的锁紧螺母从壳体内侧完成接头与壳体的固定，螺纹段的标准公制牙型能够适配市面上多数标准电气柜开孔尺寸，安装时不需要额外做螺纹适配加工，直接穿入开孔后拧紧内侧螺母即可完成接头底座的固定，安装效率较高。

接头中部设计有一体式六角拧动台，不管是将接头拧入预装螺纹孔，还是拧紧外侧的锁紧压帽，都可以用标准开口扳手直接卡持六角台施加扭矩，不会出现接头整体跟转的问题，这一点在现场狭小空间布线时实用性很强，不需要额外工具固定接头主体就能完成锁紧操作。靠近线缆穿入端的锁紧压帽同样采用黄铜材质，内部嵌有丁腈橡胶密封环，当压帽沿接头主体外螺纹拧紧时，会逐步挤压内部的橡胶密封环，让密封环产生径向形变，均匀包裹住穿过接头内部的电缆外护套，既实现了线缆外周的密封，又能通过橡胶环与线缆护套之间的静摩擦力锁紧线缆，按照标准扭矩拧紧后，能够承受不小于100N的线缆轴向拉力，完全满足常规工业布线的抗拉扯要求。

从安装边界尺寸来看，CW20规格对应的适配电缆外径范围在10mm到14mm之间，接头主体外螺纹为M20*1.5标准牙距，适配设备壳体上直径20mm的穿线开孔，接头整体外露长度（从设备壳体外侧算起）约32mm，最大外切圆直径为24mm，设计布线空间时只要在开孔外侧预留出直径30mm、长度40mm的操作空间，就能满足扳手拧动压帽的操作需求，不会和周边的其他元器件、走线槽产生干涉。接头内部的穿线通孔直径为15mm，能够轻松穿过带外护套的多芯控制电缆、信号电缆，穿线时不会刮伤线缆外护套，避免线缆绝缘层破损带来的漏电隐患。

在实际选型应用中，这类黄铜电缆接头常被用在户外配电箱、机床电气舱、自动化设备传感器走线、船舶电气布线等对防护等级有要求的场景，相比塑料接头，黄铜材质的抗老化性能更强，在户外紫外线照射、油污溅射的环境下使用寿命更长，也不会因为长期受力出现螺纹滑牙的问题。设计建模时，需要重点保证各段螺纹的同轴度，尤其是压帽与主体的配合螺纹、主体与安装螺母的配合螺纹，同轴度公差控制在0.1mm以内，才能保证拧紧时密封环受力均匀，不会出现单侧挤压过度导致的密封失效问题；同时六角台的尺寸要符合标准扳手的卡口尺寸，公差控制在h9级别，避免现场安装时出现扳手卡不住、打滑的问题。密封环的安装槽尺寸需要匹配橡胶件的压缩比，通常径向压缩量控制在25%-30%之间，既能保证足够的密封压力，又不会因为压缩量过大导致橡胶件过早老化失去弹性，影响长期使用的密封可靠性。

很多刚入行的结构工程师在选型这类接头时，容易忽略适配线缆外径的范围，选的接头密封孔径和线缆外径不匹配，要么穿不进线，要么密封环压不紧导致防护失效，这款CW20接头的适配线径覆盖了工业现场最常用的10-14mm外径控制电缆，适配性较强，建模时可以直接将其作为标准件导入装配体，不需要重新绘制，只需要在壳体开孔时预留对应的M20螺纹孔或者光孔加锁紧螺母的安装空间即可，能够大幅缩短电气布线部分的设计周期。另外接头表面做了镀镍钝化处理，能够提升黄铜材质的防腐蚀能力，在有弱腐蚀性气体、潮湿的工业环境中也能长期使用，不会出现铜绿锈蚀导致的拆卸困难问题，后期设备维护需要更换线缆时，能够轻松拧下压帽完成线缆更换，维护成本较低。
