简约金属摇铃结构三维设计作品

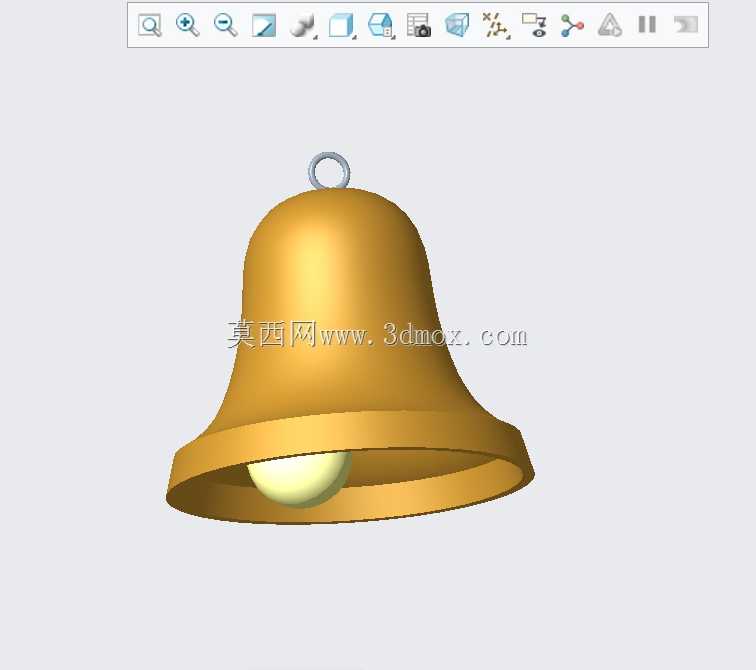

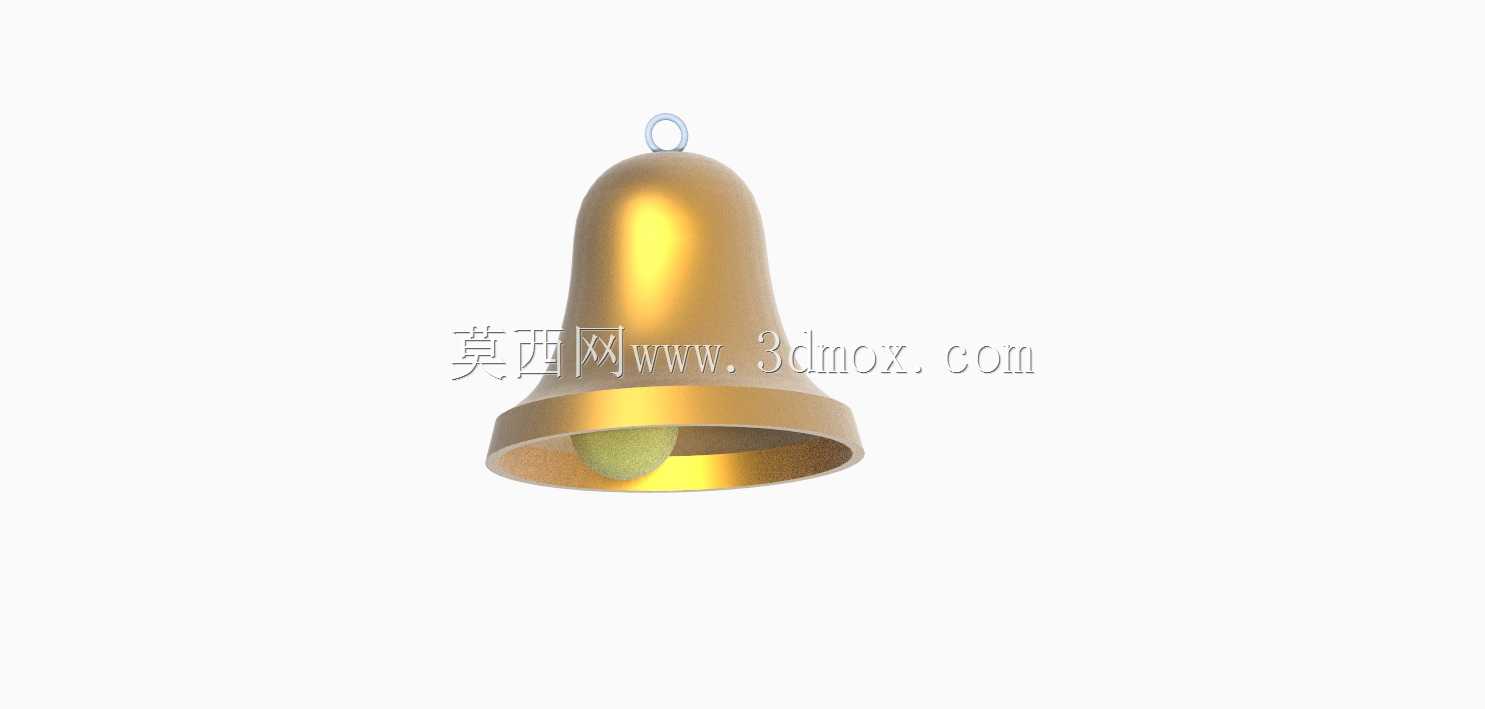

　　在日常的警示提示、场景触发类机构设计中，这类摇铃结构是非常常见的发声执行构件，很多设备的到位提示、工位预警、小型触发式提醒装置都会用到类似的铃体结构，区别于电子蜂鸣器的提示音，金属摇铃的发声穿透力更强，在车间嘈杂环境下的识别度更高，不会被设备运行的低频噪音完全覆盖，同时纯机械结构的触发方式不需要额外布设供电线路，在一些无外接电源的简易触发工位上适配性更好。从结构设计逻辑来看，这个铃体采用了经典的钟形回转曲面造型，曲面的曲率变化是经过反复调整的，铃壁从顶部挂环位置到底部敞口位置厚度均匀过渡，既保证了铃体受撞击时的振动传导效率，让敲击后的余响时长满足提示需求，又避免了壁厚突变带来的应力集中问题，长期受撞击也不会出现裂纹。

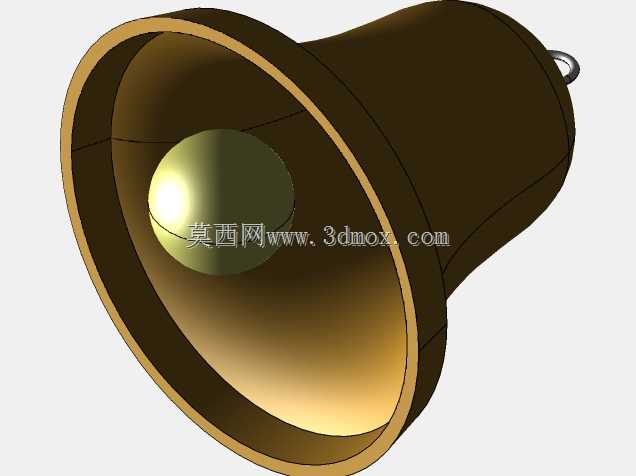

　　顶部的挂环采用一体化衔接设计，和铃体顶部的圆弧面做了平滑过渡，没有突兀的直角衔接，既方便整个铃体的悬挂安装，也不会在挂接位置出现应力断裂的隐患，挂环的内孔尺寸适配常规的M4-M6规格的挂接螺栓或者钢丝吊绳，安装时不需要额外做适配加工。铃体内部的撞锤采用球形结构，重心和铃体的回转中心完全重合，不管是外力摇晃铃体，还是通过外部拨杆触发撞锤摆动，撞锤都能均匀敲击铃体内壁的环形发声区域，不会出现单侧敲击导致的发声偏闷、音量不均的问题，撞锤的悬挂长度经过测算，摆动时的敲击点刚好落在铃壁振动幅度最大的区域，能最大化激发铃体的共振，用最小的敲击力获得足够的提示音量。

　　从安装边界来看，整个铃体的最大外径集中在底部敞口位置，安装时只需要预留出比敞口直径大15%左右的径向空间，就能避免铃体振动时和周边安装构件发生碰撞，不会因为接触其他部件抑制铃体振动导致发声失效；轴向安装尺寸从挂环顶部到铃体底部敞口的距离紧凑，适合在空间局促的小型设备工位上布设，不会占用过多的安装空间。在实际的设备适配场景中，这类摇铃既可以单独作为手动提醒装置使用，比如设备检修时的临时警示铃，也可以集成到自动化设备的触发工位上，和气缸、摆杆等执行构件联动，当工位上的工件到位、工序完成时，执行构件带动撞锤敲击铃体发出提示，不需要额外加装电子提示元件，降低设备的电路布设复杂度，在一些存在防爆要求的工位上，纯机械结构的摇铃不会产生电火花，比电子提示装置的安全系数更高。

　　设计过程中对铃壁的曲面做了多次迭代，最初的等直径直筒结构发声沉闷，余响过短，调整为下宽上窄的钟形曲面后，振动在铃壁上的传导路径更长，发声更清脆，同时曲面的倾斜角度也做了优化，角度过大容易导致铃体整体刚性不足，受撞击后变形量过大，角度过小则振动传导受阻，发声效果差，最终的曲面曲率刚好平衡了刚性和发声需求。撞锤的材质选用和铃体匹配的金属材质，硬度略低于铃壁，长期敲击不会在铃壁上留下明显的凹坑，保证铃体的长期使用寿命，撞锤的悬挂连接件采用软质金属丝，既保证撞锤摆动的灵活性，又不会因为连接件过硬抑制撞锤的敲击力度。整个结构没有复杂的异形构件，所有曲面都是回转对称结构，加工时可以采用旋压或者冲压工艺批量成型，生产制造成本低，后期维护也非常方便，只需要定期检查挂环的磨损情况和撞锤的悬挂状态，不需要做复杂的保养维护，非常适合工业场景下的长期使用。
