手动瓷砖压切作业台结构设计

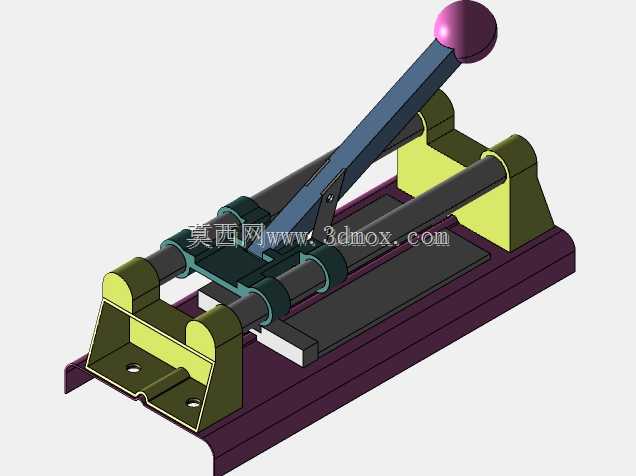

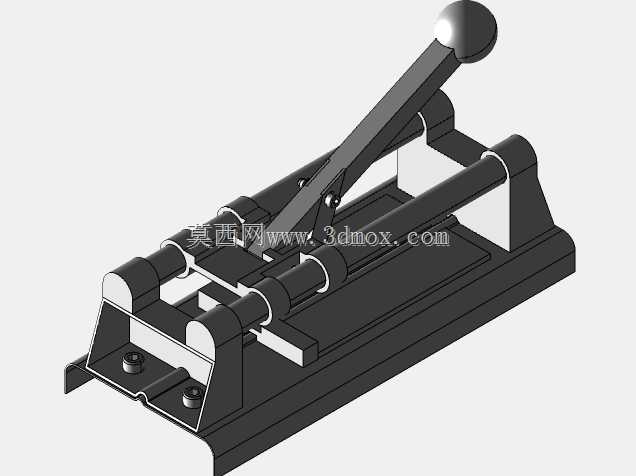

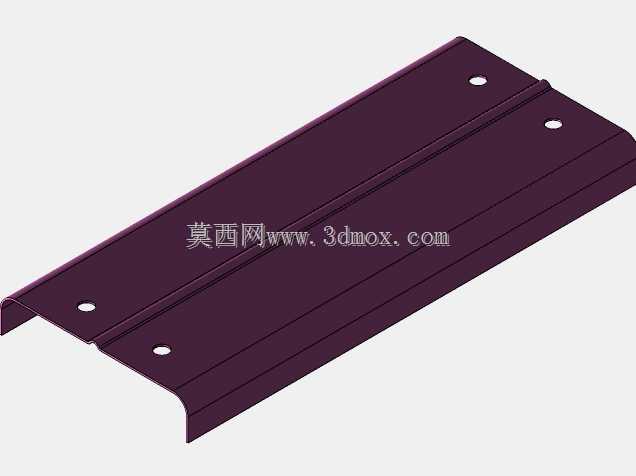

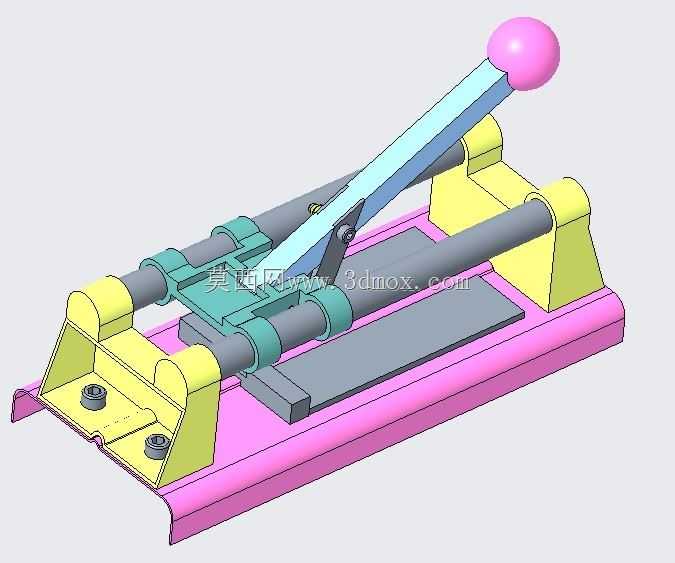

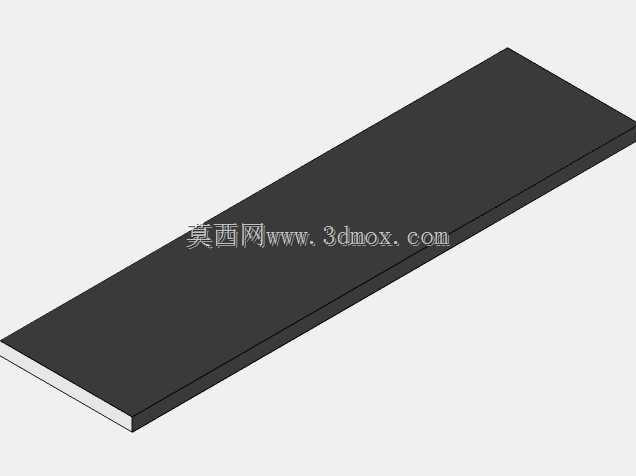

　　这款手动瓷砖压切作业台，主要面向家装现场瓷砖铺贴、小型建材门店样板裁切、装饰工程现场零星瓷砖加工场景设计，相比电动瓷砖切割机，无需外接电源，作业过程无粉尘飞溅、无切割噪音，适合在已完成基础装修的室内场景、狭小作业空间内使用，也可作为电动切割设备的补充，完成小批量、多规格瓷砖的高精度直线裁切作业。设备整体采用卧式双导杆支撑结构，底部承托平台为带折边的平板结构，折边高度控制在15mm以内，可在作业时卡靠瓷砖侧边完成定位，避免裁切过程中瓷砖发生横向偏移，平台表面预留的两个沉头安装孔，可根据作业需求将设备固定在木质工作台、移动式支架上，提升作业时的整体稳定性，固定孔位间距按照常规家装作业台的通用安装尺寸设计，无需额外打孔改造即可完成适配。

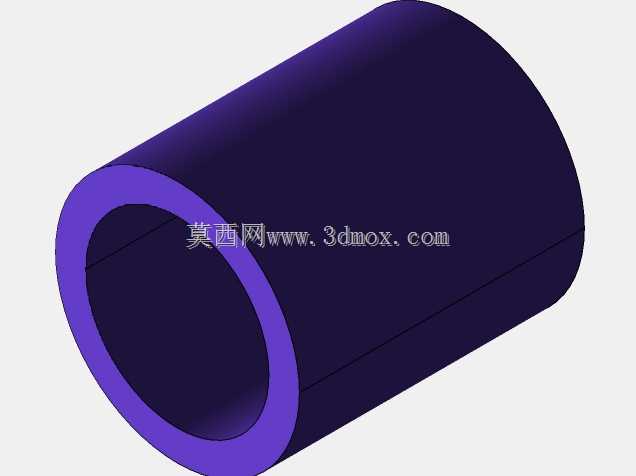

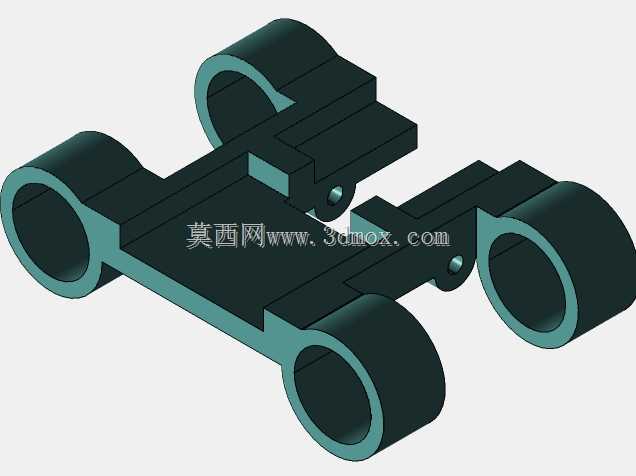

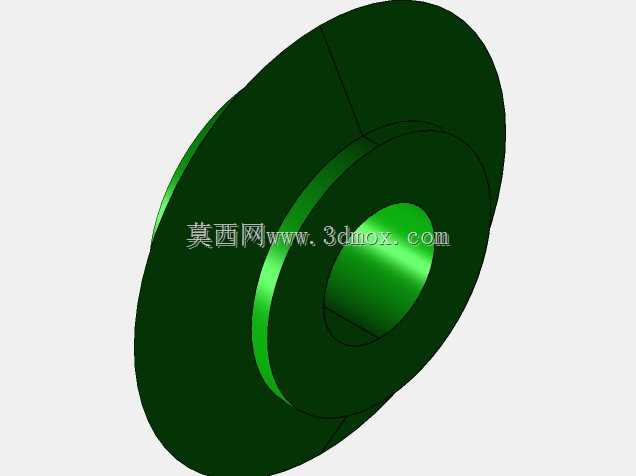

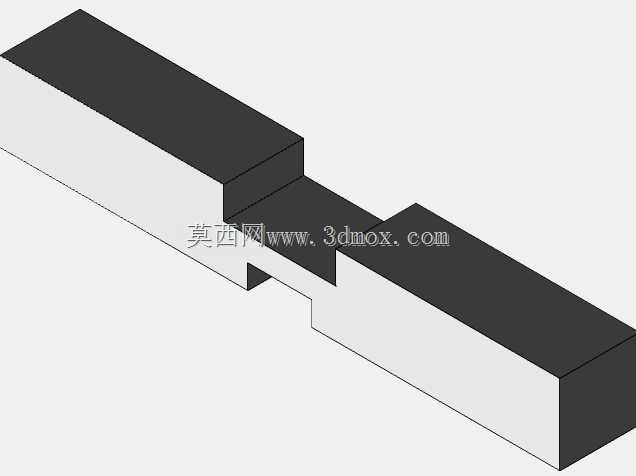

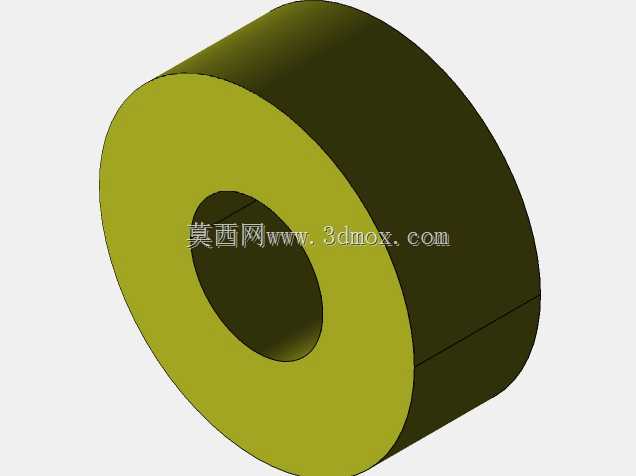

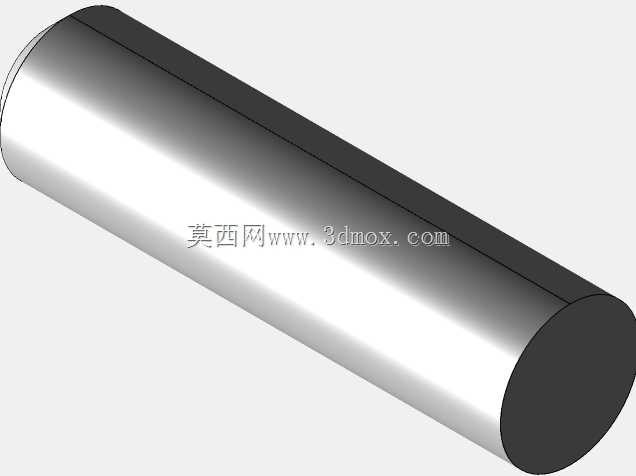

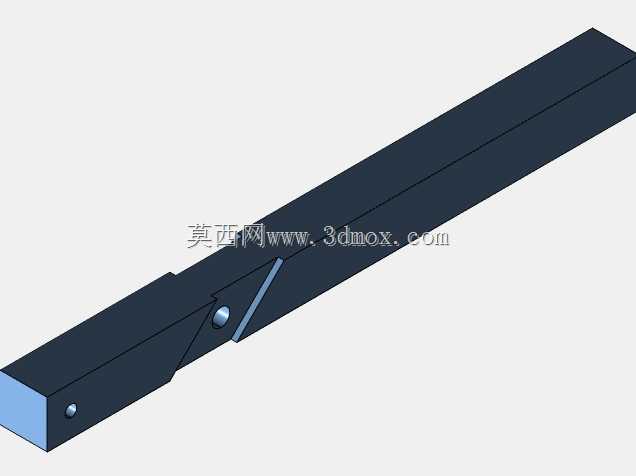

　　核心裁切执行机构搭载在两根平行的光轴导轨上，导轨两端通过一体式支座固定在底部平台上，导轨直径选用20mm规格的冷拉光圆加工，表面做硬铬镀层处理，耐磨性能可满足万次以上往复裁切的使用需求，滑动座与导轨之间配置自润滑铜套，滑动过程无卡滞，侧向间隙控制在0.05mm以内，保证刀头行走的直线度，避免裁切过程中出现崩边、走线偏移的问题。操作压杆采用杠杆式结构设计，压杆与滑动座之间通过销轴铰接，末端配置球形操作手柄，握持时受力均匀，下压时的力臂比例经过反复校核，操作人员仅需施加150N左右的下压力即可完成8-12mm厚度普通通体瓷砖的压断作业，长时间作业也不易产生肌肉疲劳；压杆前端集成硬质合金刀轮与压脚组件，推动滑动座沿导轨行走时，刀轮会在瓷砖表面划出连续均匀的刻痕，当滑动座移动到裁切终点位置时，下压压杆即可通过压脚在刻痕位置施加集中压力，让瓷砖沿刻痕整齐断裂，整个裁切过程无需加水冷却，也不会产生切削碎屑，作业后清理难度极低。

　　设备的整体外形长度控制在650mm，宽度200mm，不含操作手柄的高度为120mm，收纳时可将压杆放平，整体占用空间不足0.15立方米，可轻松放入装修工人的工具收纳箱、电动车储物箱内，转场携带十分方便。设计过程中充分考虑了不同规格瓷砖的裁切适配性，导轨有效行程为600mm，可覆盖市面上常规600600mm、300600mm规格墙砖、地砖的直线裁切需求，底部承托平台的定位挡边可根据瓷砖厚度调整贴合度，即使是带有凹凸纹理的仿古砖，也能保证定位基准的准确性。

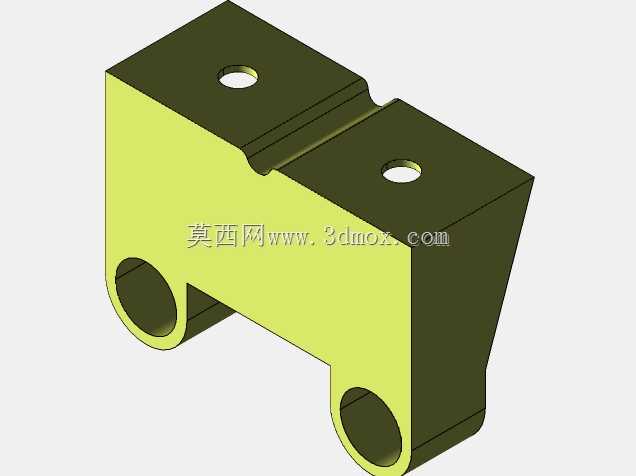

　　所有受力部件均做了圆角过渡处理，没有尖锐外露棱角，避免作业过程中划伤操作人员，滑动座上预留的刀轮安装槽为快拆结构，刀轮磨损后仅需松开紧固螺丝即可完成更换，无需拆解整个滑动机构，日常维护成本极低。相比传统的手持式玻璃刀裁切瓷砖的方式，这款设备依托双导轨的导向精度，裁切直线度误差可控制在0.2mm/m以内，裁切后的瓷砖断面整齐，无需额外打磨修边即可直接用于铺贴，能有效减少瓷砖裁切损耗，降低装修施工的材料成本；相比大型电动瓷砖推刀，这款设备没有电机、传动带等易损电气部件，故障率极低，即使在潮湿的卫生间、阳台作业场景下，也不存在触电风险，作业安全性更高。在结构细节设计上，两端的导轨支座采用加强筋结构，可承受下压作业时超过500N的瞬时冲击力，不会出现支座变形、导轨偏移的问题，底部平台的承托面做了防滑磨砂处理，瓷砖放置在上面时不会因为推动刀轮的作用力发生移位，压脚位置包覆有软质橡胶垫，下压接触瓷砖表面时不会造成釉面划伤，保证裁切后的瓷砖成品外观质量。
