五轴加工用叶片类曲面零件结构设计

这类带连续复杂曲面的叶片零件，核心应用场景集中在流体输送、动力转换类设备的核心做功单元，小到微型泵的增压叶轮、通风设备的导风叶片，大到航空发动机的压气机叶片、工业汽轮机的动叶片，都属于同类型曲面结构的衍生应用，只是在曲面曲率、叶型厚度、安装基座尺寸上根据工况做差异化调整。从实际加工落地的角度看，这类零件无法通过传统三轴铣床完成完整曲面加工，必须依托五轴联动加工中心，通过主轴摆角与工作台回转的协同运动，才能让球头铣刀始终保持合理的切削角度，避免刀具干涉，同时保证曲面的加工表面质量，减少后续钳工修磨的工作量。

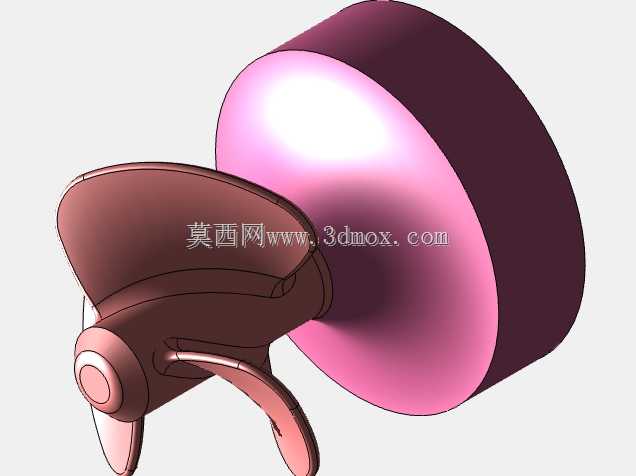

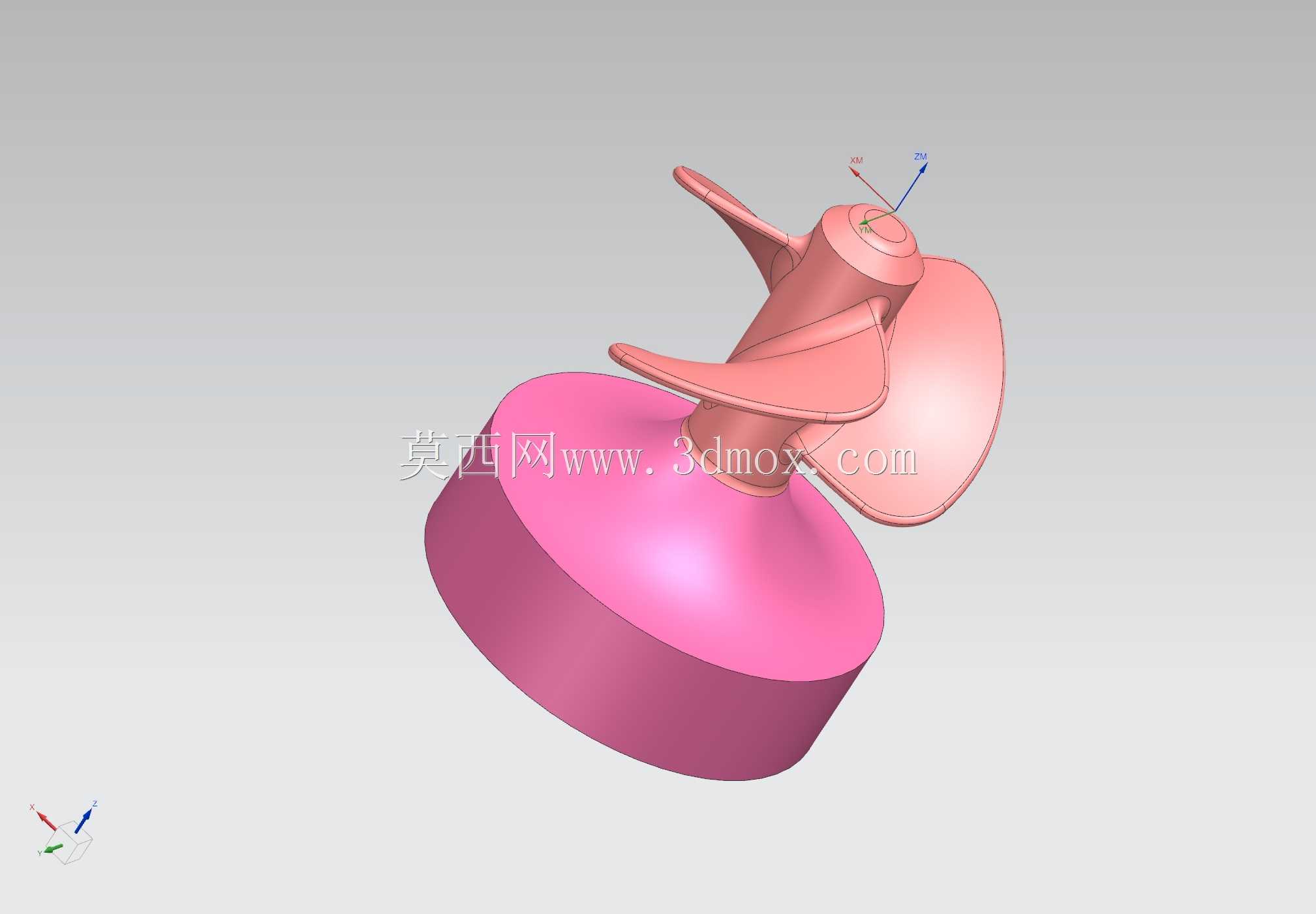

从结构功能特性来看，该叶片的曲面型线是做功效率的核心影响因素，叶身的扭曲角度从基座端到顶端呈连续渐变状态，这种渐变设计是为了在流体流经叶身时，保证不同半径位置的流体都能获得均匀的动能传递，避免出现局部紊流、涡流导致的能量损耗。底部的圆柱形基座是安装定位基准，基座的圆柱面与安装孔的同轴度、基座端面与叶身根部的垂直度，直接决定了叶片高速旋转时的动平衡精度，一旦形位公差超差，设备运行时会产生明显振动，轻则加剧轴承磨损，重则引发结构共振导致零件断裂。

在设计思路上，这类叶片的型线构建首先要匹配工况的流体参数，先通过流体仿真确定不同截面位置的翼型坐标点，再通过放样、曲面拟合生成连续的叶身曲面，之后要做加工可行性校验：一方面要检查曲面的最小曲率半径，确认选用的铣刀直径可以完成曲面加工，不会出现刀具切削不到的死角；另一方面要模拟五轴加工时的主轴摆角范围，确认机床的A/C轴或者B轴行程可以覆盖所有加工姿态，避免出现加工到某一位置时主轴与工装、工作台发生碰撞的问题。叶身与基座的衔接位置要做平滑的圆角过渡，不能出现直角突变，否则这个位置会成为应力集中点，在高速旋转承受离心力、流体冲击力的时候，很容易从衔接位置萌生裂纹，最终导致叶片断裂失效。

关于安装边界与尺寸适配，底部圆柱基座的直径要匹配安装轮毂的定位孔尺寸，通常采用过渡配合加键连接的方式传递扭矩，部分高速工况下还会在端面增加锁紧螺纹孔，通过压板将叶片牢牢固定在轮毂上，避免高速旋转时出现松动。叶身的最大回转直径要严格控制在设备腔体的内部尺寸范围内，预留足够的安全间隙，防止旋转时叶尖与腔体内壁发生刮蹭。叶身的厚度从根部到顶端逐渐减薄，根部厚度更大是为了承受更大的离心力载荷，顶端厚度较薄是为了减少叶顶间隙的泄漏损失，提升整体做功效率。

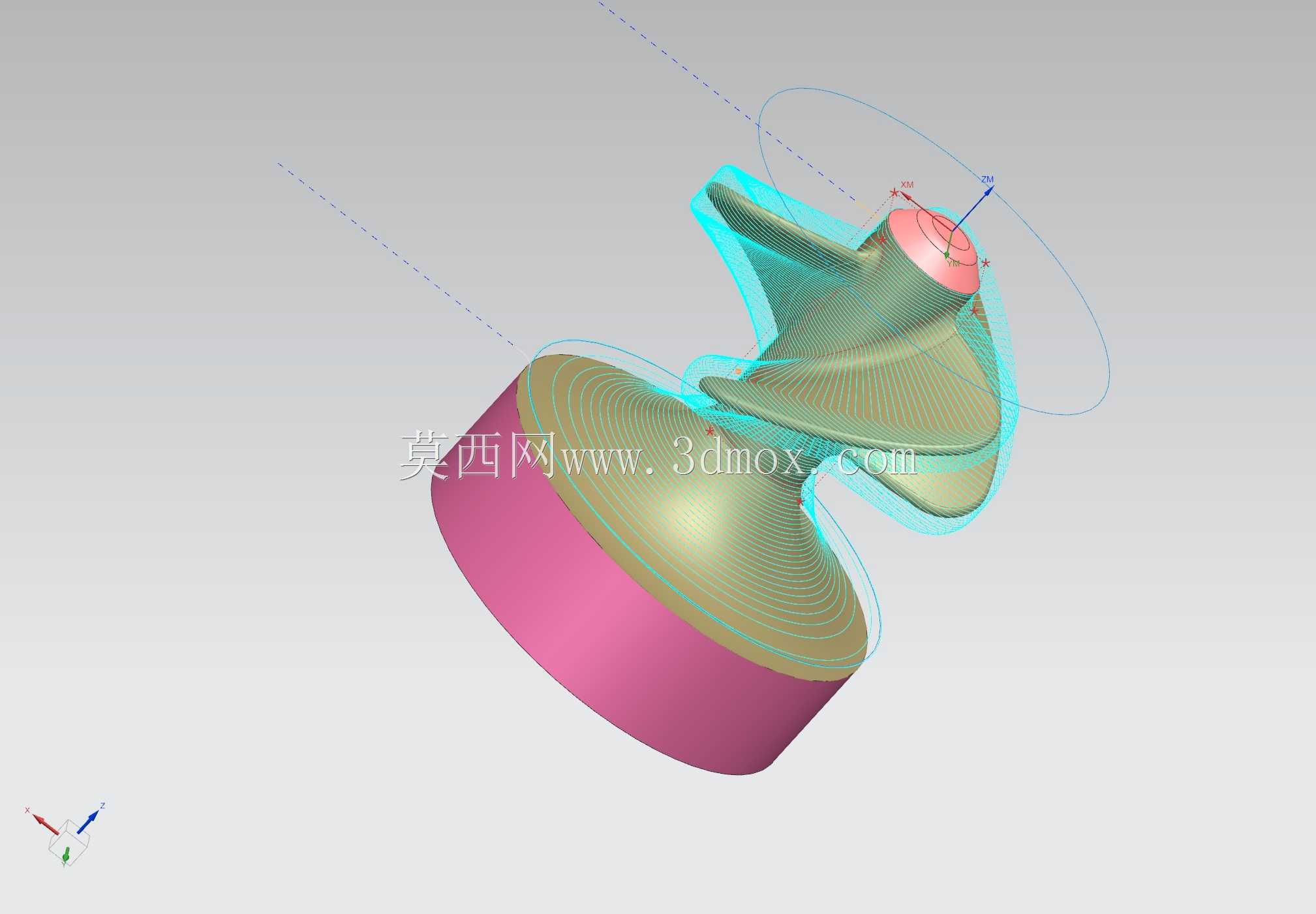

从加工工艺的角度考虑，这类零件的毛坯通常采用锻造铝合金或者不锈钢锻件，先通过三轴铣完成基座的基准面加工，打表找正后再切换五轴联动工序完成叶身的粗加工、半精加工与精加工，粗加工时要留均匀的半精加工余量，避免余量不均导致精加工时刀具让刀，影响曲面精度。精加工时要根据曲面的法向方向调整刀轴矢量，保证刀具切削刃与曲面的接触点始终处于最佳切削状态，减少加工后的表面刀纹。加工完成后还要做动平衡测试，根据动平衡报告在叶身指定位置去除多余材料，保证整体动平衡精度达到工况要求，避免运行时出现振动超标的问题。
