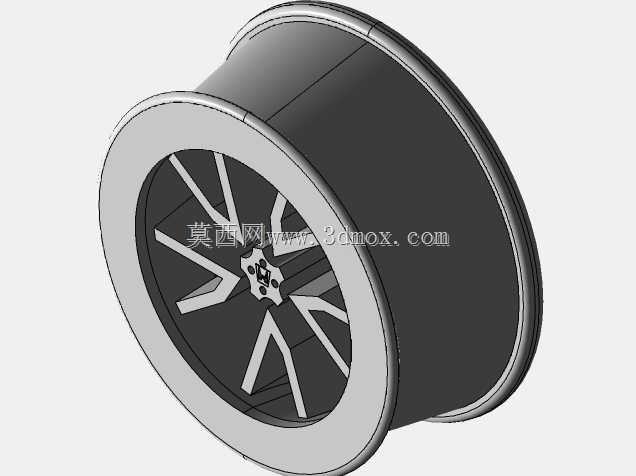

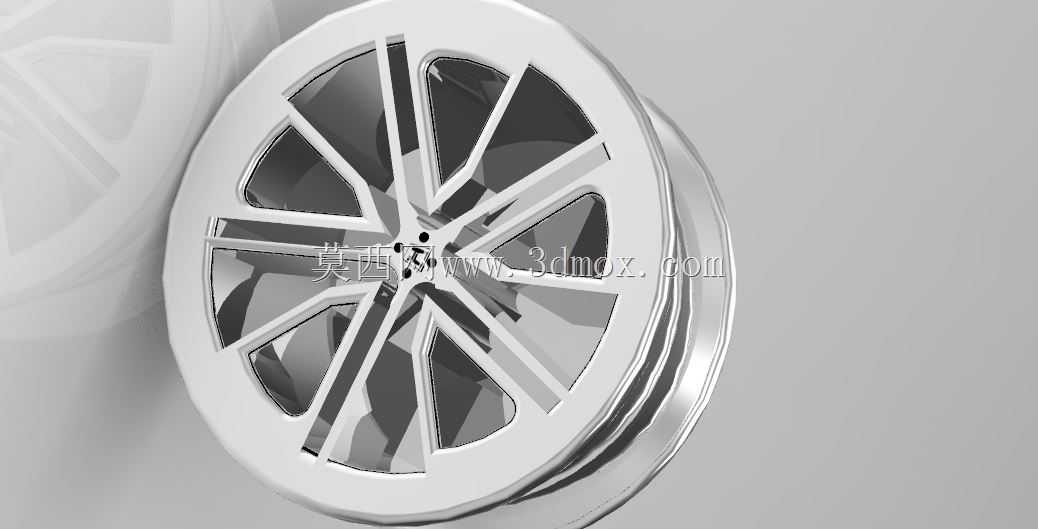

钻石切割风格乘用车合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这款钻石切割造型的合金轮毂，最初的设计切入点是兼顾家用改装车型的外观辨识度与日常行驶的结构可靠性，没有一味追求夸张的造型牺牲实用属性。先从安装边界说起，这款轮毂适配常规紧凑型家用乘用车的五孔安装节圆，中心孔直径匹配多数前驱家用车的轴头尺寸，安装面的沉台深度做了精准控制，避免装车后出现轮毂突出翼子板或者蹭刹车卡钳的问题，轮辋的宽度适配17到18寸区间的民用街胎，ET值设定在常规家用车的合理偏移范围，不需要额外加装法兰盘就能直接适配多数同平台车型，降低改装或者替换的适配门槛。设计轮辐结构的时候，没有照搬传统多辐条的等宽设计，而是采用了错落的斜向辐条布局，每根辐条的切面做了钻石切割的立体折面处理，一方面是在光线照射下能形成错落的光影效果，满足外观升级的视觉需求，另一方面这种变截面的辐条结构，在同等重量下比等截面直辐条拥有更好的径向抗冲击能力，日常行驶经过减速带或者坑洼路面时，应力会沿着辐条的折面均匀分散到轮辋与安装盘的连接位置，不会在辐条根部出现应力集中导致的开裂问题。

　　实际应用场景里，这类轮毂主要覆盖民用私家车的外观替换、入门级改装市场，也可作为整车厂低配车型升级高配外观的配套选装件，日常行驶中需要承受车辆起步、制动时的扭矩传递，还要承受过弯时的侧向载荷，所以在结构设计时特意在辐条与轮辋的连接位置做了加厚的过渡圆角，避免交变载荷长期作用下出现疲劳裂纹。轮辋部分采用了常规的深槽结构，方便轮胎的拆装与充气密封，轮缘位置做了凸起的保护筋，当车辆靠边停车不小心蹭到路肩时，保护筋会先接触路肩，避免轮辋主体被刮花变形，同时也能降低轮胎胎侧被路肩割伤的概率。

　　安装盘的位置做了均匀的减重凹槽，在保证安装面平面度、满足螺栓锁紧强度要求的前提下，尽可能降低轮毂的整体重量，减少簧下质量，提升车辆行驶时的悬挂响应速度，也能在一定程度上降低日常行驶的油耗。设计过程中特意规避了很多改装轮毂常见的问题，比如没有为了追求极致的凹度把辐条做的过于靠外，避免转向时辐条蹭到刹车分泵或者减震器弹簧，也没有把辐条做的过于纤细，保证经过国标冲击测试、弯曲疲劳测试、径向疲劳测试时都能满足强度要求，平衡外观效果与实用可靠性。

　　气嘴的安装位置预留了常规橡胶气嘴与金属防爆气嘴的安装空间，不需要额外扩孔就能适配不同类型的气嘴，轮辋内部的平衡块粘贴平面做了平整处理，方便后期做动平衡时粘贴平衡块，不会出现平衡块粘贴不牢高速脱落的问题。从结构细节来看，每根辐条的背面都做了等强度的挖槽处理，不是简单的等厚度板材切割，而是根据受力分布调整不同位置的壁厚，受力大的安装盘根部位置壁厚更厚，靠近轮辋的位置壁厚适当减薄，在控制整体重量的同时保证各位置的强度冗余，避免出现局部强度不足或者重量冗余过大的问题。表面的钻石切割面是在铸造完成后通过CNC精加工成型，切割面的粗糙度控制在合理范围，后期做透明粉喷涂保护，既保留金属切削的亮面质感，也能避免日常使用中切割面被氧化腐蚀，长时间使用也不会出现发乌失光的问题。
