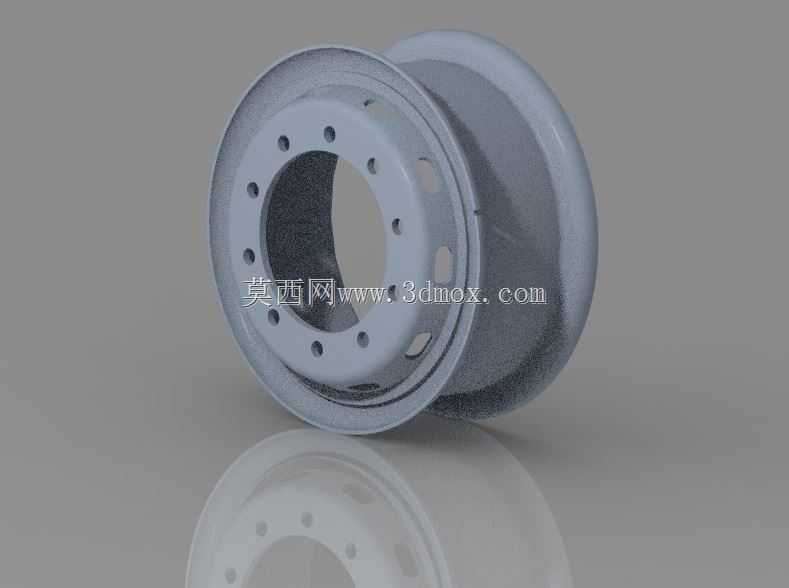

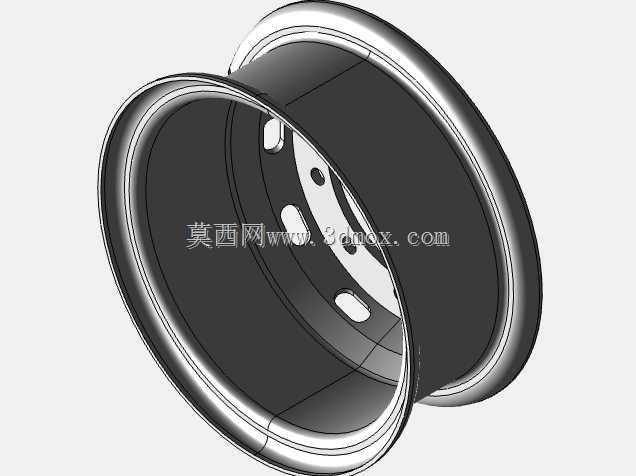

商用车7.5X20规格钢制轮毂结构设计

　　从结构设计逻辑来看，该轮毂采用分体式轮辋与整体式轮辐焊接成型的工艺路线，轮辋部分的7.5英寸宽度对应胎圈座的标准轮廓尺寸，能够匹配对应断面宽度的子午线轮胎，胎圈座位置设计有标准的凸缘结构，可在轮胎充气后牢牢卡紧胎圈，避免车辆急加速、急制动或者侧倾过大时轮胎出现脱圈风险；轮辋上预留的气门嘴伸出孔位置经过反复校核，既避开了轮辐的加强筋区域，也不会与制动鼓的外围轮廓发生干涉，方便后期轮胎充气与胎压检测操作。在商用车行走系统的配套设计中，钢制轮毂是连接轮胎与车桥轴头的核心承载构件，这款7.5X20规格的轮毂，主要适配中型载货汽车、短途客运中巴以及工程类专用作业车的20英寸层级轮胎，日常工况覆盖公路干线运输、城郊非铺装路面通行以及厂区内重载转运场景，需要同时承受整车满载时的垂直载荷、转向时的横向侧向力，以及制动过程中传递的扭矩冲击，对结构强度与安装匹配度有极高要求。

　　轮辐部分采用等强度变截面设计，中心的大直径通孔用于穿过车桥轴头，周围均匀分布的螺栓孔严格按照对应车型的孔距参数设计，每个螺栓孔周边都做了局部加厚处理，分散螺栓紧固时的压应力，避免长期交变载荷下孔位出现开裂；轮辐与轮辋的焊接位置采用满焊工艺，焊道经过打磨平滑处理，减少应力集中点，同时在轮辐表面设计有均匀分布的散热孔，车辆长距离下坡制动时，制动鼓产生的高温可以通过这些孔洞快速散出，降低制动系统热衰减的概率。

　　从安装边界来看，这款轮毂的中心孔直径、螺栓孔分布圆直径、轮辋偏距都严格遵循对应车型的底盘安装参数，装车后车轮的回转中心与车桥轴线完全重合，不会出现高速行驶时车轮抖动的问题；轮辋的轴向宽度尺寸经过校核，装车后轮胎外侧不会超出车身翼子板的法规要求范围，内侧也不会与钢板弹簧、制动气室等底盘部件发生运动干涉，即使在车轮最大转向角度、悬架最大压缩行程时，周边部件都能保留足够的安全间隙。

　　在实际选型匹配过程中，这类钢制轮毂相比同尺寸铝合金轮毂，具备更高的抗冲击韧性，在工地、矿区等路面碎石较多、容易发生磕碰的场景下，即使受到硬物撞击也不容易出现开裂，后期维护成本更低，非常适合重载运营类车辆使用；设计过程中还对轮毂的动平衡特性做了优化，轮辐与轮辋焊接时的同轴度公差控制在极小范围内，减少装车后需要额外添加的平衡块重量，提升车辆高速行驶的平顺性。轮辋的边缘做了圆弧过渡处理，拆装轮胎时不会划伤胎圈的橡胶层，降低轮胎安装过程中的损坏概率；轮辐表面的平整区域也方便后期安装轮毂装饰罩或者防尘盖，满足不同车型的外观配置需求。针对不同的使用场景，该轮毂的材质选用高强度低合金钢材，经过冲压成型后再进行表面抛丸处理，去除冲压产生的内应力，整体强度能够满足额定载荷下100万公里以上的使用寿命要求，在常规的公路运输工况下，不需要额外做特殊的加强处理，就能应对日常运营中的各种载荷冲击。
