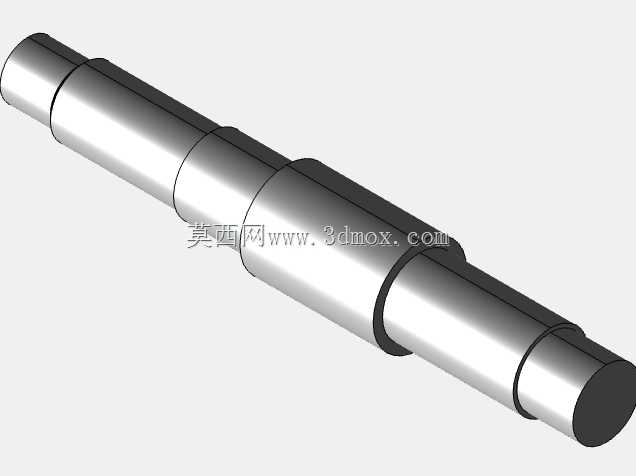

直径25mm长度155mm阶梯传动光轴

这类阶梯式光轴在流体控制类阀组的执行端配套场景中十分常见，作为阀块内部动力传递、阀芯位移导向的核心承载零件，其加工精度与结构合理性直接决定阀组的动作响应稳定性与长期运行寿命。不同于常规等直径光轴，该轴采用多段阶梯变径结构，每一段轴径的差值都对应着装配环节的不同功能需求：两端最细的轴段主要用于与外部执行件、内部阀芯的插接配合，轴端的端面垂直度、圆柱度公差需要控制在IT7级以内，避免插接后出现偏载卡滞的问题；中间逐级放大的轴肩结构，一方面承担着轴系零件的轴向定位作用，装配时轴肩端面可以直接抵住配套轴承、密封件、隔套的端面，不需要额外加装定位套就能完成轴向尺寸链的锁定，减少装配环节的累计误差，另一方面变径带来的截面变化可以优化轴的受力分布，在传递扭矩的过程中，应力集中位置会自然落在轴肩过渡圆角处，只要在建模时预留合理的圆角过渡参数，就能避免长期交变载荷下的轴段断裂风险。

从实际使用场景来看，这类轴大多配套在中小通径的工业控制阀组内，安装时需要穿过阀块的预制安装孔，两端分别连接驱动端与阀芯执行端，工作过程中既需要传递旋转扭矩来完成阀芯的开度调节，也需要承受一定的轴向推力来平衡介质流动带来的压力冲击。设计这类轴的时候，首先要确认的就是安装边界尺寸：总长度155毫米的尺寸需要匹配阀块的整体厚度加上两端执行件的装配间隙，不能出现轴长过长导致端盖无法压紧、或是轴长过短导致插接深度不足打滑的问题；最大轴径25毫米的设计，刚好适配阀块内通用规格的滑动轴承与密封件安装槽，不需要单独定制非标密封配件，能有效降低后期的维护替换成本。

建模过程中需要重点关注几个容易被忽略的细节：一是各段轴径的同轴度公差，整根轴所有配合轴段的同轴度需要控制在0.02毫米以内，否则装配后会出现转动卡涩、密封件偏磨泄漏的问题；二是轴肩处的过渡圆角，不能直接做成直角台阶，需要根据相邻轴段的直径差预留R0.5到R1的过渡圆角，既可以降低应力集中系数，也能避免装配时锐边划伤密封件的橡胶唇口；三是两端轴端的倒角处理，装配导入端需要做15度到30度的导入倒角，方便轴件顺利穿入安装孔与配套零件，同时去除轴端的加工毛刺，避免装配过程中产生的金属碎屑掉入阀块内部造成介质流道堵塞。

在实际选型替换时，这类轴不需要做额外的表面硬化处理，常规45号钢调质处理后就能满足阀组内的使用强度要求，因为阀块内部的工作环境大多有润滑介质包裹，轴段与配合件之间的磨损量极小，正常工况下使用寿命可以达到上万次动作循环无故障。需要注意的是，装配时要确认各轴段的配合公差，与轴承配合的轴段采用k6过渡配合，与密封件接触的轴段采用h8间隙配合，与阀芯插接的轴段采用H7间隙配合，不同配合公差的选择直接影响最终的装配顺畅度与运行稳定性，建模时需要提前在尺寸标注中明确公差带要求，避免后续加工环节出现尺寸偏差导致零件报废。
