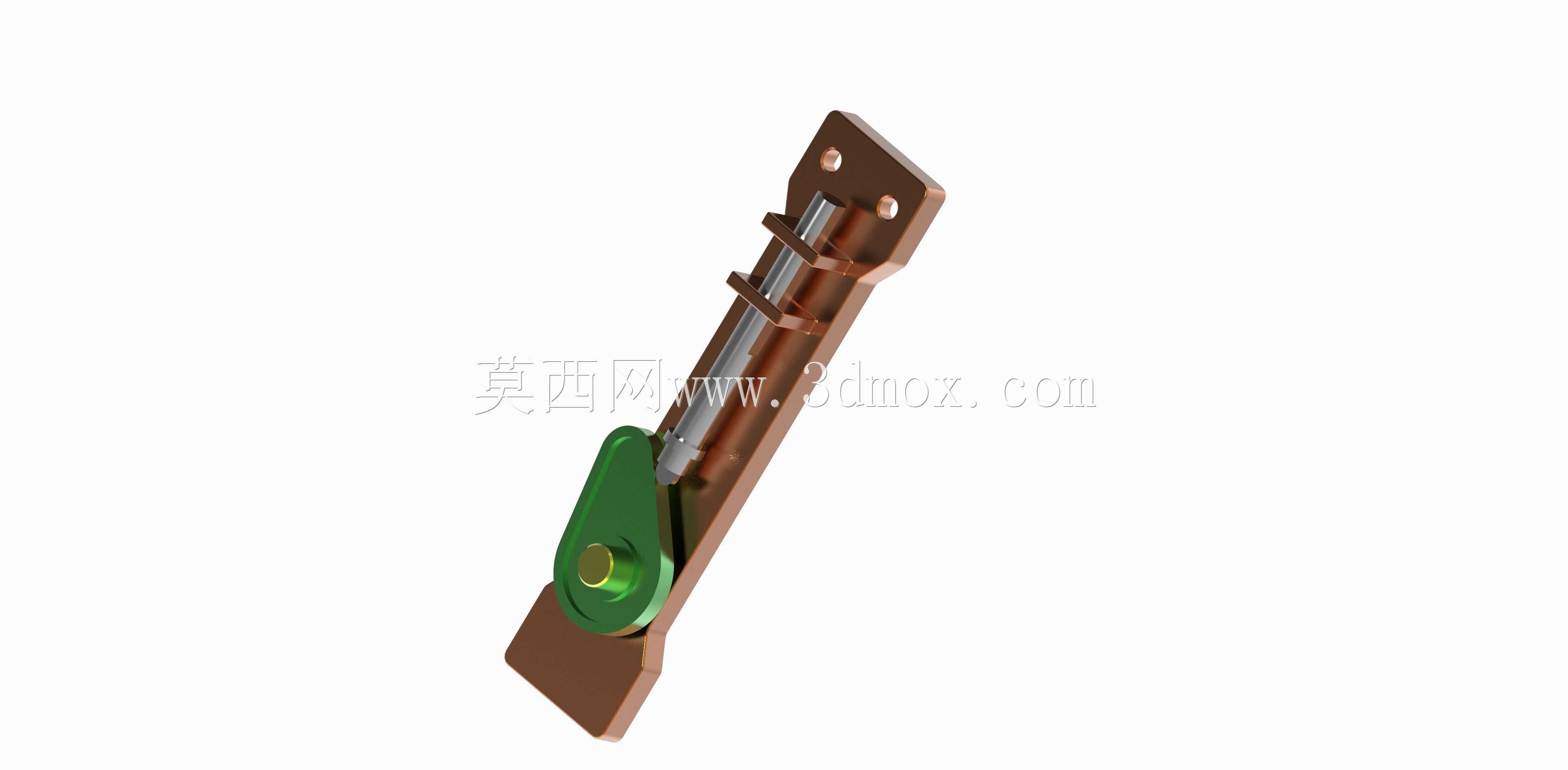

带工作动画的凸轮弹簧联动机构

这套凸轮与弹簧组合的联动结构，常应用在阀块的行程控制、小型工装的往复驱动、轻工设备的间歇进给工位中，核心作用是把凸轮的连续回转运动，转化为从动件沿固定导轨方向的规律往复直线动作，同时依靠弹簧的预紧力保证从动件与凸轮轮廓始终贴合，消除传动间隙，避免高速工况下从动件跳脱、冲击异响的问题。从实际使用场景来看，这类结构在小行程、定规律往复动作的工位上适配性极强，比如小型气动阀的启闭行程控制、包装设备的送料拨杆驱动、检测设备的探针往复动作，都能看到同原理结构的应用，相比气缸直驱的方案，这套纯机械联动的结构不需要额外布置气路、电磁阀，依靠设备主轴的动力输入就能完成固定节拍的动作，故障率更低，在高速连续运转的工位上稳定性更突出。

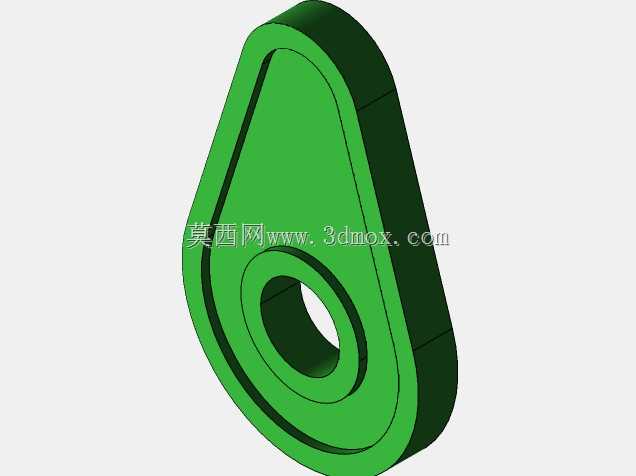

设计这套结构的时候，首先要确定的是从动件的行程需求，根据实际工位需要的往复位移量反推凸轮的基圆半径与轮廓升程，基圆尺寸不能过小，否则会增大凸轮与从动件接触点的压力角，当压力角超过许用值时，机构会出现卡滞、传动效率骤降的问题，严重时还会加剧接触位置的磨损，缩短零件使用寿命。弹簧的选型需要匹配从动件的运动惯量与工作负载，预紧力要保证凸轮在回程阶段，从动件能快速跟随轮廓回落，不会因为惯性脱离凸轮表面，同时弹簧刚度不能过大，否则会增大凸轮回转的阻力，增加驱动端的动力损耗，还会让凸轮轮廓面的接触应力超出材料许用值，长期运行出现点蚀、凹陷的问题。

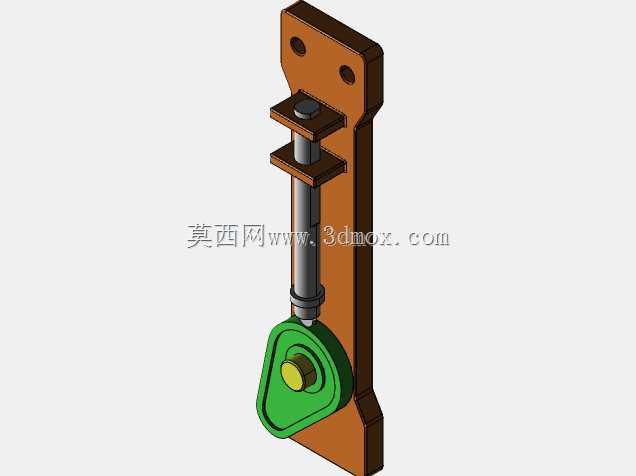

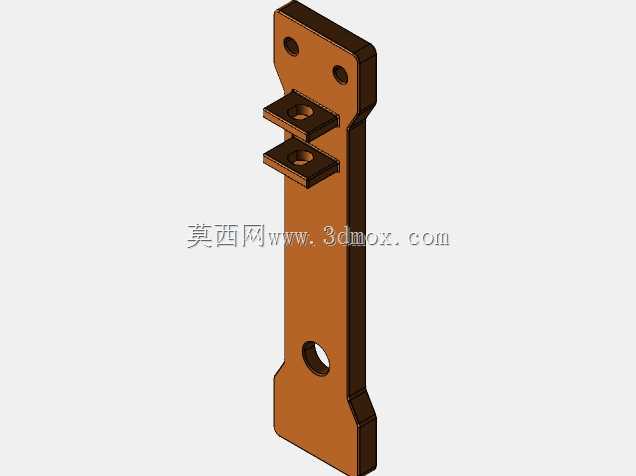

从安装边界来看，整套结构的安装基准是底部的长条形安装座，安装座上预留了两个固定安装孔，孔位间距与安装面的平面度需要在加工时严格控制，保证安装后凸轮的回转轴线与从动件的运动方向垂直，避免出现偏载导致从动件卡滞。从动件的导轨集成在安装座的槽体内，设计时要控制导轨与从动件的配合间隙，间隙过小会增大滑动阻力，低温工况下容易因为热胀冷缩出现卡滞，间隙过大则会导致从动件运动时出现偏摆，影响动作的位置精度。凸轮的驱动轴端预留了传动连接位，可以通过联轴器与设备的驱动主轴连接，也可以加装同步带轮、齿轮接入设备的传动链，适配不同设备的动力输入布局。

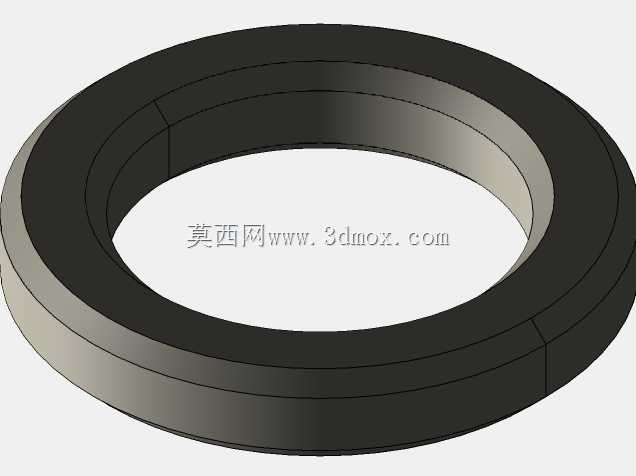

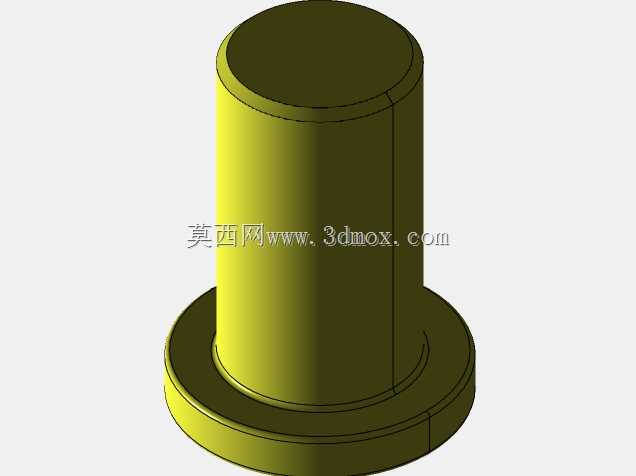

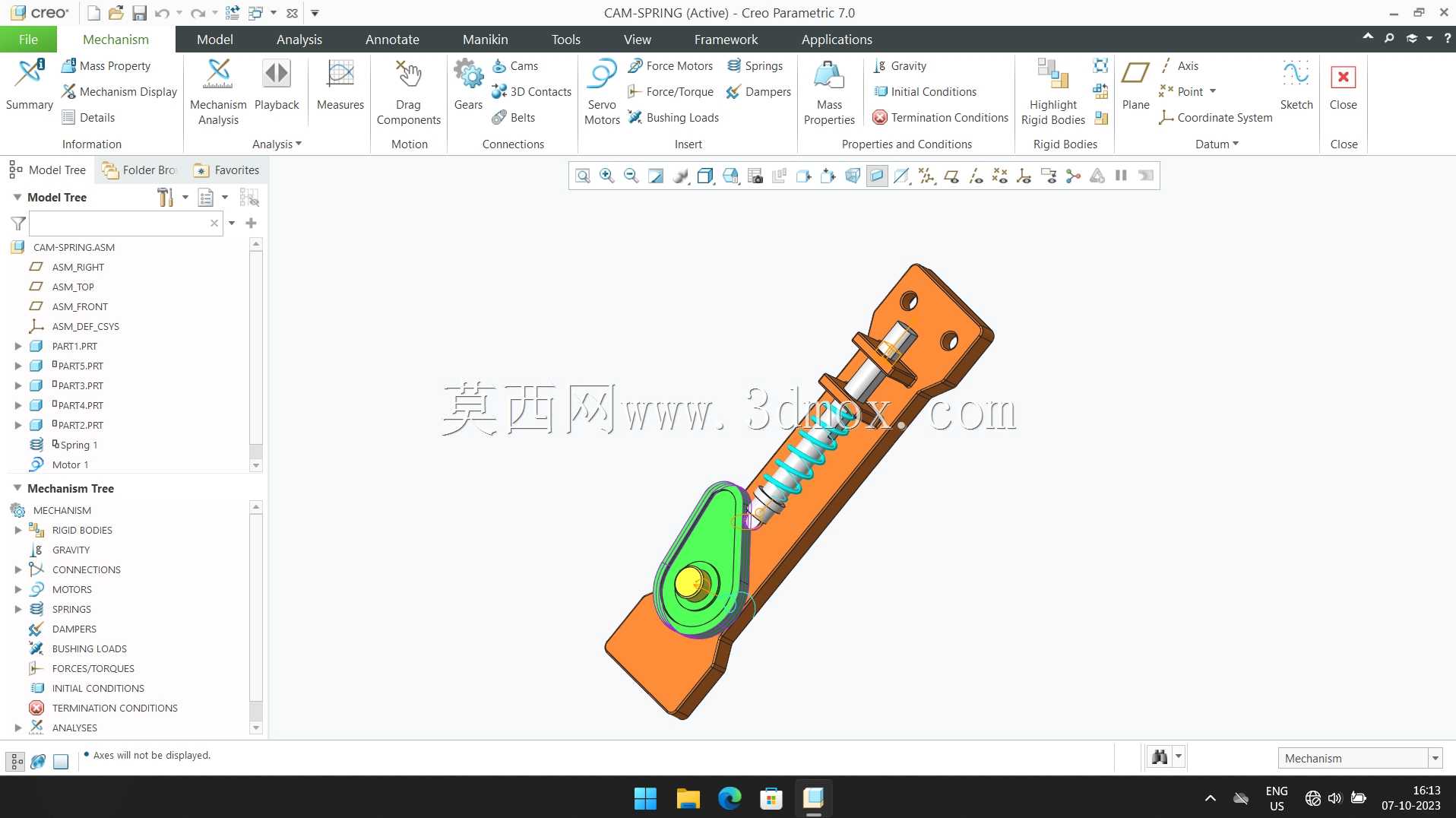

结构细节上，从动件与凸轮接触的位置加装了滚轮，把滑动摩擦转化为滚动摩擦，大幅降低接触位置的磨损量，延长零件的维护周期，滚轮的销轴需要做防松处理，避免高速运转时销轴窜动脱落。弹簧布置在从动件的杆部外侧，两端分别抵靠在安装座的限位台阶与从动件的凸肩上，装配时可以通过调整端部的限位螺塞来改变弹簧的预压缩量，适配不同负载、不同转速的使用工况，调试时可以根据实际运行的平稳性微调预紧力，直到机构运转无冲击、无卡滞，从动件动作到位精度满足工位要求即可。这套结构做了运动仿真验证，凸轮连续回转时，从动件的位移、速度、加速度曲线平滑，没有刚性冲击点，适配中高速的连续运转工况，零件的加工工艺性较好，除了凸轮轮廓需要数控铣削加工保证轮廓精度外，其余零件都是常规的车、铣加工就能完成，加工成本可控，适合批量应用在各类需要固定节拍往复动作的通用机械工位上。
