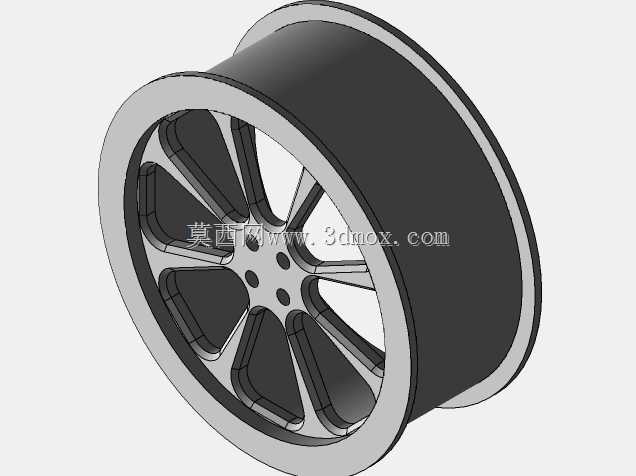

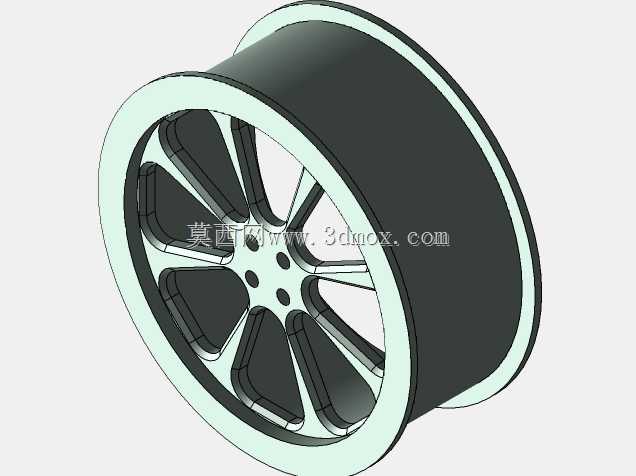

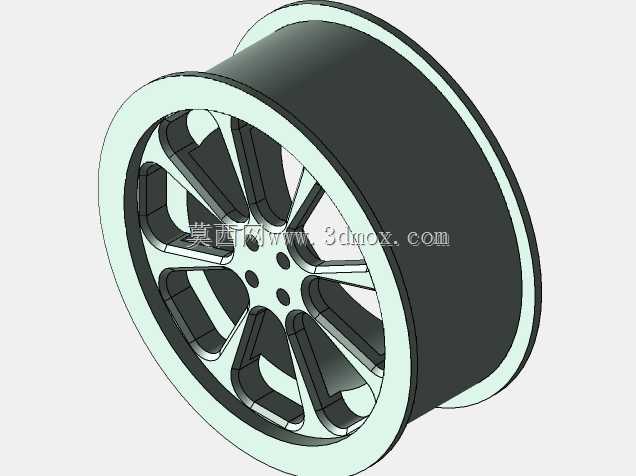

多辐条铝合金汽车轮毂结构设计

　　汽车轮毂作为整车行走系统的核心承载部件，直接关联行驶过程中的载荷传递、转向响应与制动安全，日常设计中需要兼顾结构强度、轻量化水平与装配兼容性。这款多辐条轮毂的设计首先从安装边界入手，中心定位孔与周边五个螺栓孔的位置度公差严格控制在0.1mm以内，匹配主流乘用车型的轮毂轴承单元安装尺寸，轮辋部分的胎圈座角度、凸缘宽度完全符合乘用车轮胎装配的通用规范，能够适配对应扁平比的真空轮胎，不需要额外修改轮拱周边的安装空间。

　　从结构受力角度出发，辐条采用宽基渐变截面设计，靠近轮心安装面的位置辐条厚度更大，向轮辋边缘延伸时逐步收窄厚度，这种变截面设计一方面可以将制动过程中产生的弯矩、行驶过程中路面传递的冲击载荷均匀分散到整个轮辋圆周，避免应力集中在辐条根部导致的疲劳开裂，另一方面也能在满足强度要求的前提下尽可能降低簧下质量，提升整车的悬挂响应速度。设计过程中针对辐条之间的镂空区域做了圆角过渡处理，所有棱边都做了R2以上的倒圆，既减少了应力集中点，也能在车辆行驶时引导气流穿过辐条间隙，带走制动盘工作产生的热量，降低长距离制动时的热衰减风险。

　　轮辋的内外侧凸缘做了加厚处理，应对车辆过弯时轮胎侧偏产生的侧向挤压力，避免轮辋变形导致的轮胎脱圈风险，同时轮辋内侧的平衡块安装位预留了足够的平面空间，方便后期做动平衡时粘贴配重块。从实际应用场景来看，这款轮毂适配普通家用乘用车辆的日常通勤场景，能够覆盖铺装路面行驶的常规载荷需求，辐条的造型设计在保证结构强度的同时兼顾了外观的整体性，安装后不需要额外加装装饰罩即可满足外观需求。设计时还考虑了与制动系统的兼容空间，轮心内侧的凹陷深度足够容纳常规尺寸的通风制动盘与单活塞制动卡钳，不会出现轮毂与卡钳干涉的问题，气门嘴的安装位设置在两个辐条之间的轮辋上，位置避开辐条遮挡，方便后期充气与胎压检测模块的安装维护。

　　整个模型的建模过程严格按照实际加工工艺要求，轮辋部分的拔模角度控制在合理范围内，适配低压铸造的生产工艺要求，辐条表面的曲面过渡顺滑，没有突兀的折角，既方便后续的表面喷涂处理，也能减少行驶过程中的风阻产生。
