刚性法兰联轴器结构设计方案

在工业传动系统的轴系连接场景中，法兰联轴器是应用极为广泛的刚性传动连接件，主要承担两根同轴布置轴段的扭矩传递功能，同时可在一定程度上补偿安装过程中产生的微小径向、角向偏差，避免轴系运行过程中出现错位引发的振动、轴承磨损等问题。这类联轴器常被应用在泵组传动、输送机驱动、机床主轴传动、减速机输出端连接等对传动同轴度要求较高的工况中，相比弹性联轴器，刚性法兰联轴器具备更高的扭矩传递刚度，不存在弹性元件老化失效的问题，在重载、恒定转速的传动场景中使用寿命更长，维护成本更低。

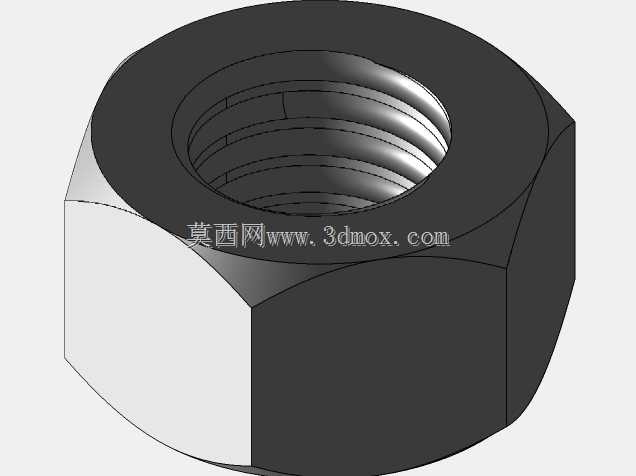

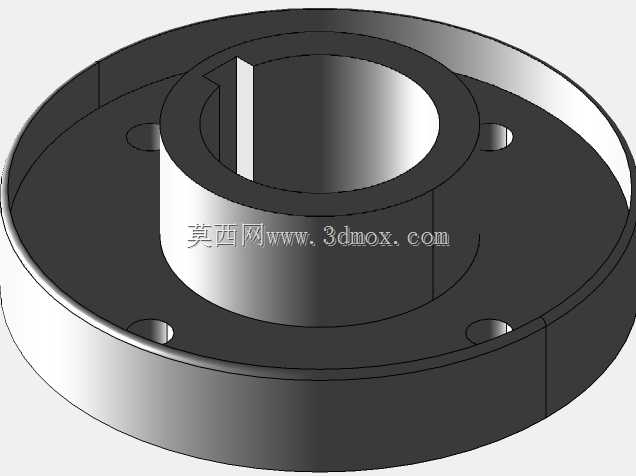

从结构设计逻辑来看，法兰联轴器通常由两个带法兰盘的半联轴器、连接螺栓、锁紧螺母组成，两个半联轴器分别通过键连接与主动轴、从动轴实现周向固定，部分重载场景会额外增加轴端挡圈实现轴向定位，避免轴系窜动时半联轴器出现轴向滑移。两个半联轴器的法兰端面加工有定位止口，安装时止口与对应法兰的止口槽配合，可快速保证两根轴的同轴度，降低现场安装的找正难度，法兰盘上沿圆周均匀分布螺栓过孔，通过铰制孔螺栓或者普通高强度螺栓将两个法兰盘锁紧，依靠螺栓的剪切力以及法兰端面的摩擦力传递扭矩。设计过程中需要根据传递的额定扭矩、轴径大小计算法兰盘的外径、厚度，以及连接螺栓的数量、公称直径，确保在额定载荷甚至1.5倍过载工况下，螺栓不会出现剪切断裂，法兰盘不会发生翘曲变形。

在安装边界尺寸方面，法兰联轴器的径向尺寸需要匹配安装空间的径向余量，避免联轴器旋转过程中与周边的设备护罩、机架结构发生刮碰；轴向尺寸需要结合两轴端的预留间距确定，半联轴器的轮毂长度需要匹配对应轴段的配合长度，键槽的尺寸、位置公差需要符合轴系配合的相关标准，确保与轴上键槽的配合间隙在合理范围内，避免运行过程中出现键的挤压磨损。法兰端面的平面度、止口的同轴度公差需要严格控制，若端面平面度超差，螺栓锁紧后法兰盘会出现倾斜，导致两轴存在角向偏差，运行时会产生周期性的弯曲应力，加速轴、轴承的疲劳损坏；若止口同轴度超差，安装后两轴的径向偏差过大，会引发轴系振动，增大传动噪音。

实际选型应用时，需要先核算传动系统的最大工作扭矩，结合工况系数确定联轴器的额定扭矩选型值，再根据主动轴、从动轴的轴径选择对应轮毂孔径的规格，同时要校核联轴器的最高允许转速是否匹配系统的运行转速，避免高转速下法兰盘的不平衡量引发过大振动。对于存在正反转切换、冲击载荷的工况，需要优先选择铰制孔螺栓连接的法兰联轴器，依靠螺栓的剪切承载传递扭矩，相比普通摩擦型螺栓连接，铰制孔螺栓的抗冲击性能更好，正反转切换时的回差更小，传动精度更高。安装找正时，需要先将两个半联轴器分别固定在两根轴上，再通过止口配合对接法兰盘，按照对角顺序逐步拧紧连接螺栓，避免单个螺栓受力过大导致法兰变形，拧紧后需要打表检测两轴的径向跳动、端面跳动值，确保偏差在允许范围内再投入运行。日常维护过程中，需要定期检查连接螺栓的预紧力，避免螺栓松动导致传动失效，同时检查法兰结合面是否存在错位、磨损情况，若发现止口配合面出现磨损台阶，需要及时更换半联轴器，避免同轴度超差引发后续的轴系故障。
