十字轴式万向联轴器传动结构

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1086311
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构

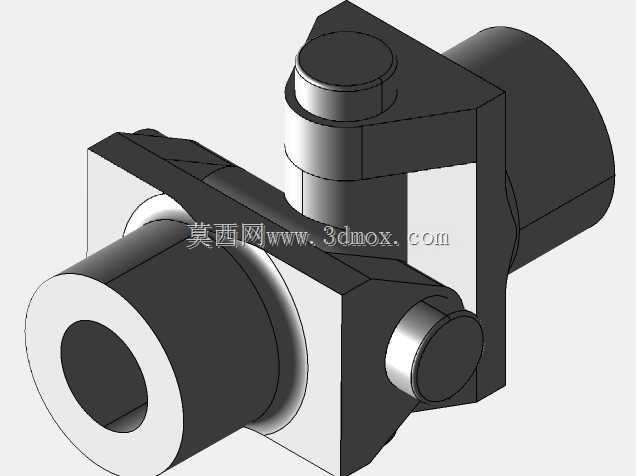

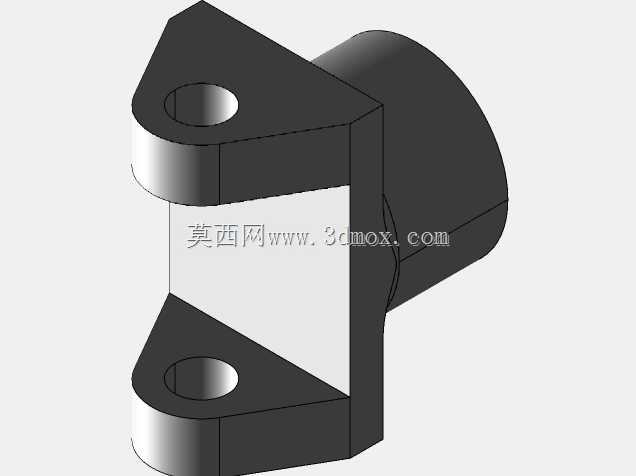

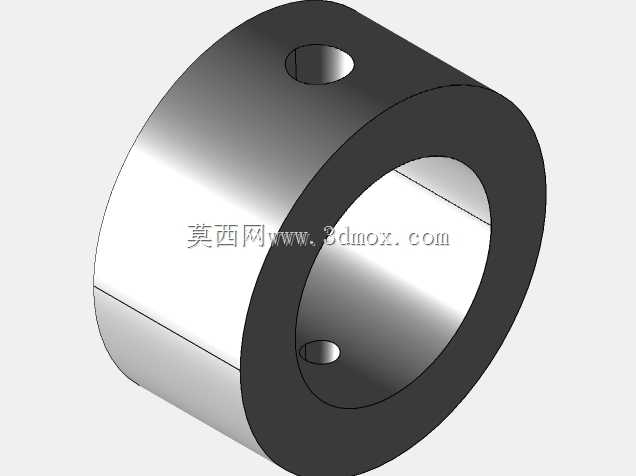

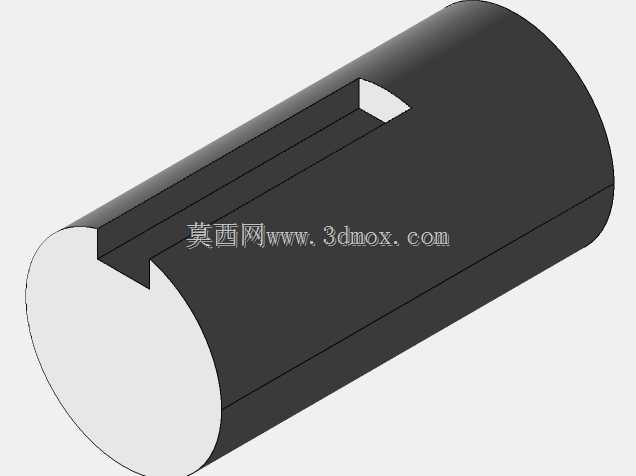

  在各类存在轴线偏斜的传动场景中,这类十字轴式万向联轴器是解决轴系不对中传动问题的核心部件,区别于刚性直连联轴器只能传递同轴扭矩的局限,它可以在两轴轴线存在一定角度偏移的工况下稳定完成旋转运动与扭矩的传递,常见于机床进给传动链、工业机器人关节传动、阀门驱动机构、小型输送设备的动力衔接位置,尤其是安装空间受限、主动轴与从动轴无法保证严格同轴的布局中,这类结构的适配性远高于其他固定式连接部件。从结构设计逻辑来看,该联轴器采用分体式叉架配合十字销轴的组合结构,两端的轴套分别与主动轴、从动轴配合,轴套内部设计有通孔用于穿装固定销轴或紧定螺钉,保证轴与联轴器之间无相对滑动,避免传动过程中出现空程误差。

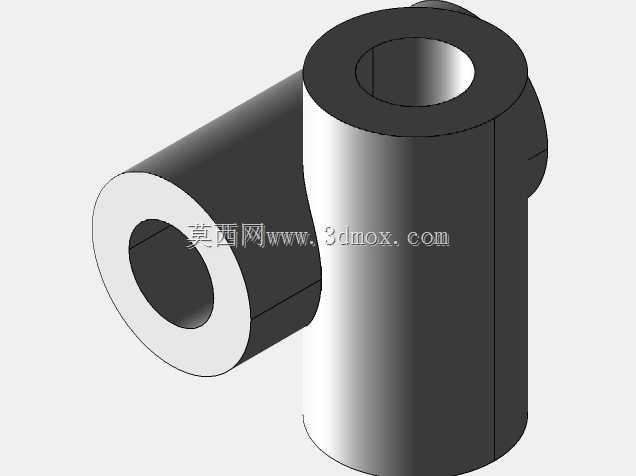

  中间的十字销轴作为核心传动载体,四个轴颈分别与两端叉架的安装孔配合,配合面预留有合理的间隙,既可以保证叉架绕十字轴颈灵活转动,补偿两轴之间的角向偏移,又不会因为间隙过大导致传动反向间隙超标,影响传动精度。设计过程中需要重点校核十字轴颈的剪切强度与叉架的抗弯强度,因为扭矩传递过程中十字轴的四个轴颈会承受周期性的交变载荷,尤其是在角向偏移量较大的工况下,轴颈与孔的接触应力会明显提升,因此配合面通常会做表面硬化处理,降低长期运转后的磨损量。

  从安装边界来看,两端轴套的内孔直径决定了可适配的轴径范围,安装时需要保证轴插入轴套的深度达到设计值,避免轴端悬臂过长导致附加弯矩增大,联轴器的整体外径尺寸需要匹配安装空间的径向余量,尤其是在靠近设备壁板或其他传动部件的位置,要预留足够的转动间隙,避免联轴器摆动过程中与周边部件发生干涉。实际应用中,单节万向联轴器存在瞬时传动比波动的问题,当两轴夹角过大时,从动轴的转速会出现周期性波动,带来附加振动与冲击,因此在对传动平稳性要求较高的场景中,通常会成对使用这类联轴器,通过中间轴的连接抵消单节的传动比误差,保证输入输出转速同步。

  这类结构的联轴器没有弹性缓冲元件,属于刚性万向接头范畴,因此不具备吸振减振的能力,更适合载荷平稳、转速适中的传动场景,不适用于重载冲击或高速传动的工况。建模过程中需要重点保证十字轴各轴颈的位置度公差,四个轴颈的轴线需要严格处于同一平面且两两垂直,否则会导致装配后转动卡滞,甚至出现无法装配的问题,两端叉架的安装孔同轴度也需要控制在合理公差范围内,避免十字轴装入后出现偏载,加速局部磨损。轴套与轴的配合通常选用过渡配合,既方便安装拆卸,又能保证传动过程中无相对窜动,对于需要频繁拆装维护的场景,也可以在轴套侧面设计紧定螺钉孔,通过紧定螺钉顶紧轴面实现固定,降低拆装难度。在阀门驱动的阀块传动场景中,这类联轴器可以补偿阀杆与驱动手轮或执行器之间的安装偏差,避免因为安装不同心导致阀杆承受附加弯矩,出现阀杆卡滞、密封面磨损不均的问题,延长阀门的整体使用寿命,同时也可以降低安装过程中的对中精度要求,提升现场装配的效率。
