带齿轮链条导轨的垂直升降滑台机构

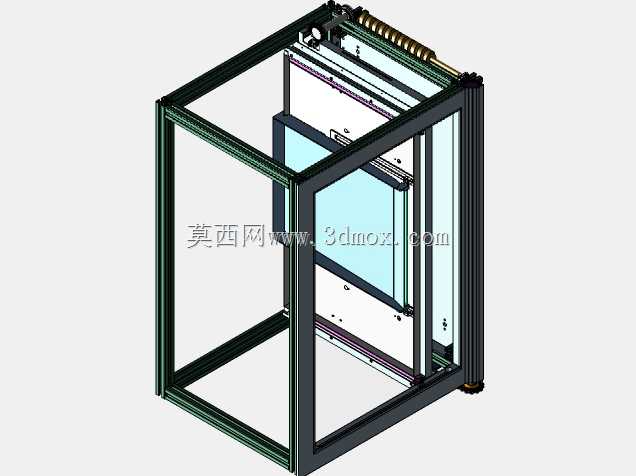

　　这套垂直升降滑台机构采用工业铝型材搭建主体框架，型材选型兼顾结构刚性与组装便捷性，框架四周通过角码与内置连接件完成锁固，无需额外焊接工序，可根据实际安装空间灵活调整外轮廓尺寸，适配不同现场的安装边界要求。滑台的升降运动通过齿轮与链条的啮合传动实现，驱动端的齿轮与传动链条精准咬合，将旋转运动转化为滑台的垂直直线运动，传动路径上设置的弹簧组件可有效抵消运动过程中的冲击载荷，避免滑台启停阶段出现刚性碰撞，同时补偿传动链长期运行产生的间隙，保证运动精度的稳定性。

　　滑台本体通过线性导轨与铝型材框架连接，导轨安装面在装配前需做平面度校准，保证滑台运行过程中无卡滞、偏磨问题，滑台的承载面板可根据实际搭载需求调整安装孔位，既可以搭载小型检测元件完成工位间的垂直转运，也可以适配工装夹具完成物料的举升动作，在小型自动化装配线、实验室检测设备、立式物料分拣工位中都有广泛的应用场景。设计过程中优先考虑了机构的运动可靠性，齿轮的模数选型匹配整套机构的额定负载，链条的张紧结构设置在框架顶部，可在不拆解主体结构的前提下完成张紧度调整，降低后期维护的操作难度；导轨的滑块采用预压设计，消除了滑台升降过程中的侧向间隙，保证搭载部件在运动过程中的位置精度，避免出现晃动偏移。

　　框架底部设置有可调脚杯，可在安装时调整整体水平度，抵消地面不平整带来的安装误差，顶部预留的驱动单元安装位可适配不同规格的驱动电机，无需对主体框架做二次加工即可完成动力单元的装配。整套机构的运动行程可通过调整铝型材立柱的长度灵活变更，适配不同的升降高度需求，滑台的上下极限位置可通过加装位置检测元件实现限位保护，避免超程运行造成结构损坏。在实际应用中，这类升降滑台常作为小型自动化设备的垂直运动单元，替代传统的气缸升降方案，可实现多点位的精准位置控制，相比气缸驱动具备更长的行程调节范围与更平稳的运动速度，尤其适合对运动位置精度有要求、需要在升降路径中设置多个停留工位的作业场景。

　　结构设计上所有传动部件都预留了维护操作空间，链条润滑、导轨防尘、齿轮磨损检查都可在不拆解主体框架的前提下完成，降低了设备长期运行的维护成本，铝型材框架的模块化设计也支持后续对机构做功能扩展，比如在侧面加装拖链布设线缆、在滑台面板上加装旋转工位、在框架外侧加装防护门板等，可根据实际生产需求快速完成结构改型，无需重新设计整套主体结构。
