工业设备配套可调式斜倚支撑导轨结构

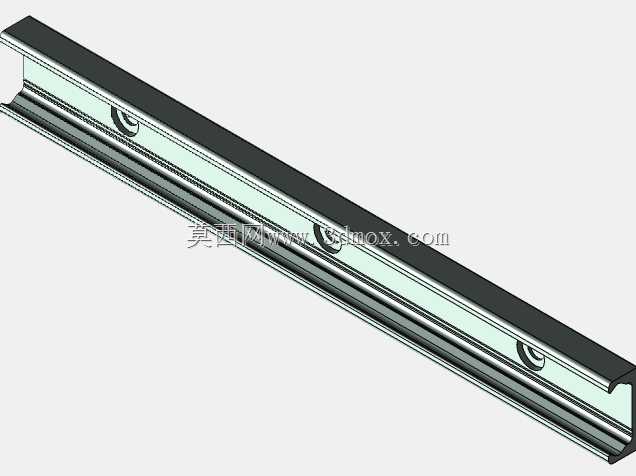

　　在自动化生产线的物料滑移工位、机床上下料的斜向送料路径、仓储分拣设备的倾斜导向段，这类斜倚式导向支撑构件是承担物料平稳滑移、部件定向移动的核心承载件，区别于水平安装的标准直线导轨，这类斜置的支撑结构需要同时兼顾承载刚度、滑移顺畅度与安装适配性，避免斜向布置时出现的卡顿、偏磨、承载失效问题。从结构设计逻辑来看，该构件采用一体化的槽型截面设计，主体承载面做了连续的光滑滚道处理，配合内置的滑动副可以实现低阻力的直线往复运动，截面的双侧挡边结构可以对滑移部件形成侧向约束，避免斜向运行时滑块脱出轨道，同时槽型的内部空腔可以预留润滑脂存储空间，在长期斜置运行时减少润滑脂流失，延长维护周期。

　　在实际工况适配中，这类斜倚支撑结构的安装边界需要匹配设备的倾斜安装面，轨道的基准面做了高精度的平面度处理，安装时可以直接贴合设备的倾斜安装基板，通过侧面的定位销孔完成快速定位，不需要额外做角度修配，轨道两端设计了嵌入式的限位挡点安装位，可以根据行程需求加装缓冲限位块，避免滑块运行至端部时出现硬碰撞。从功能特性上看，该结构的滚道面做了硬化处理，表面硬度可以满足长期往复滑动的耐磨需求，针对斜置工况下的受力特点，滚道的接触角做了优化调整，能够同时承受垂直于轨道面的正压力与沿倾斜方向的分力，避免偏载导致的滑块卡滞，轨道的整体直线度控制在每米0.02mm以内，即使在大倾斜角度布置时，也能保证滑移部件的运行精度，不会出现走偏、顿挫的问题。

　　在实际应用场景中，这类构件除了用于斜向送料工位，还可以适配检测设备的斜向调整滑台、工装夹具的斜向压紧导向结构、包装设备的斜向推料路径，相比普通水平导轨直接斜装的方案，该结构在设计时就考虑了斜置状态下的润滑保持、受力分布与防脱限位，不需要用户额外做结构改造，直接按照安装孔位固定即可投入使用。外形尺寸方面，该导轨的截面宽度、高度都做了通用化适配，可以和同规格的标准滑块配件互换，轨道长度可以根据实际设备的行程需求做截断调整，端部的安装孔位采用等间距排布，截断后依然可以通过剩余的安装孔完成可靠固定，不需要重新加工安装孔。

　　设计过程中针对斜置工况的常见失效点做了针对性优化，比如普通导轨斜装时润滑脂会顺着倾斜方向流向低端，导致高端轨道缺油磨损，该结构的滚道侧方设计了微型储油槽，可以在每个滑动行程中均匀带出润滑脂覆盖整个滚道面，避免局部干摩擦；另外针对斜置时滑块容易因自重下滑的问题，轨道的滚道表面粗糙度做了精准控制，配合滑块的阻尼调整结构，可以实现任意位置的稳定悬停，不需要额外加装锁紧机构就能满足工位停留的需求。在安装调试环节，该构件的基准侧面与安装底面的垂直度做了严格管控，安装时只需要将基准面靠紧设备的定位靠山，拧紧安装螺栓即可保证轨道的直线度，不需要反复打表调整，能够大幅缩短设备的装配调试周期，对于批量生产的自动化设备来说，这种通用化的斜倚导向构件可以减少非标设计的工作量，提升设备的标准化程度，降低后续维护的配件储备成本。
