薄型直线驱动气缸三维结构设计

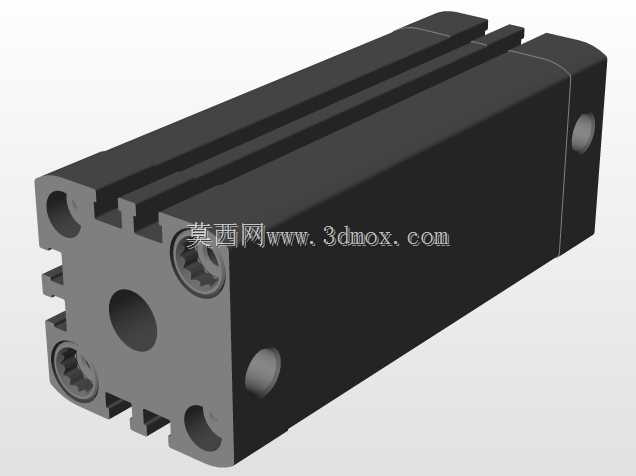

　　在自动化产线的工装夹具、小型工位推送、检测设备的工件移位这类安装空间局促的场景里，常规长行程标准气缸往往因为缸体轴向长度过大，无法嵌入紧凑的设备机架内部，这也是薄型气缸这类气动执行件被广泛应用的核心原因。这次建模的这款气缸，整体采用矩形截面的缸体设计，区别于传统圆形缸筒的结构，矩形缸体可以直接通过缸体上的安装孔实现平面贴装，不需要额外加装安装附件，能最大程度压缩安装占用的空间，适配设备侧壁、工装板内侧这类狭窄安装位的布局需求。

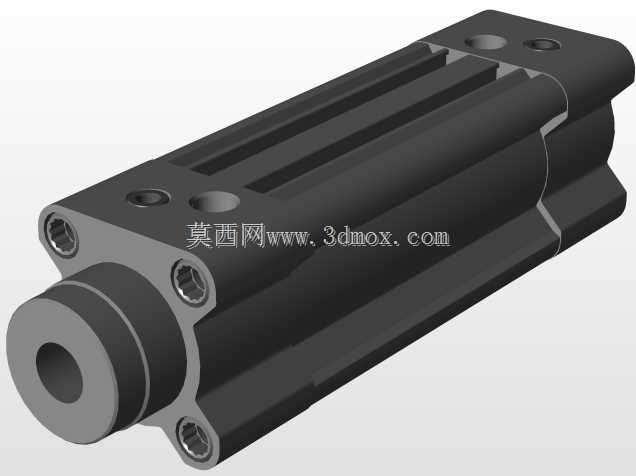

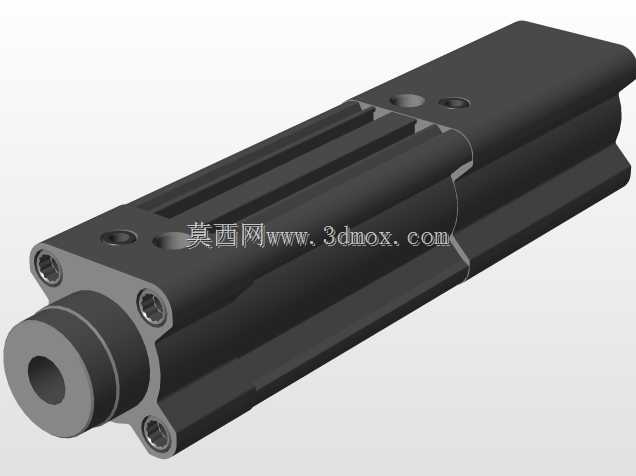

　　从结构设计逻辑来看，这款气缸将活塞的导向段做了加长处理，避免短缸体常见的活塞杆伸出后侧向受力偏摆的问题，前端的活塞杆采用外螺纹输出结构，可以直接连接推块、压头、吸盘安装座这类工装配件，不需要额外做连接转接，减少了装配环节的累积误差。缸体侧面预留的感应开关安装槽，可以直接嵌入磁性开关，实时检测活塞的伸出与缩回位置，给设备控制系统提供到位信号，不需要在气缸外部额外加装行程检测支架，进一步压缩了整体安装尺寸。

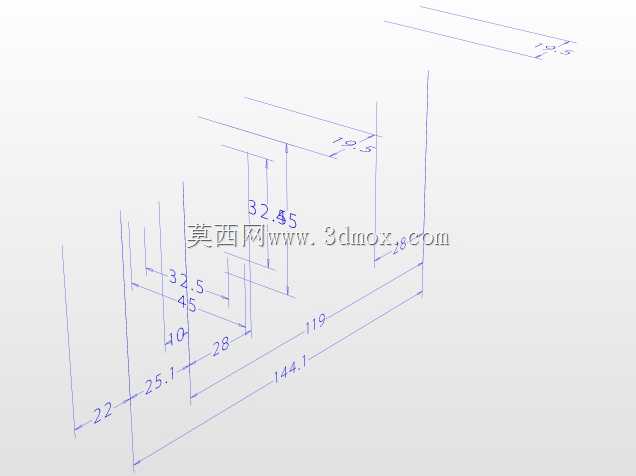

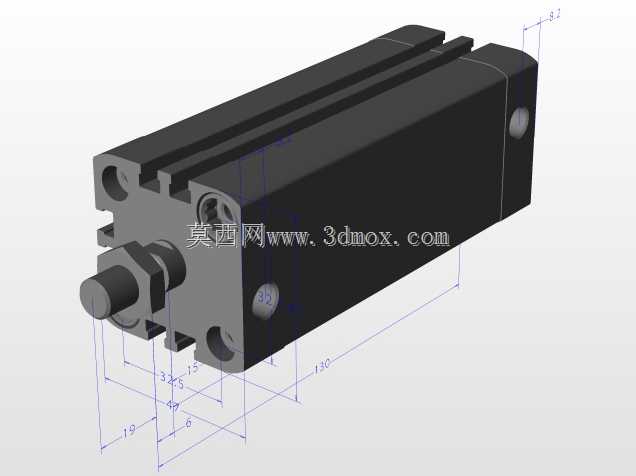

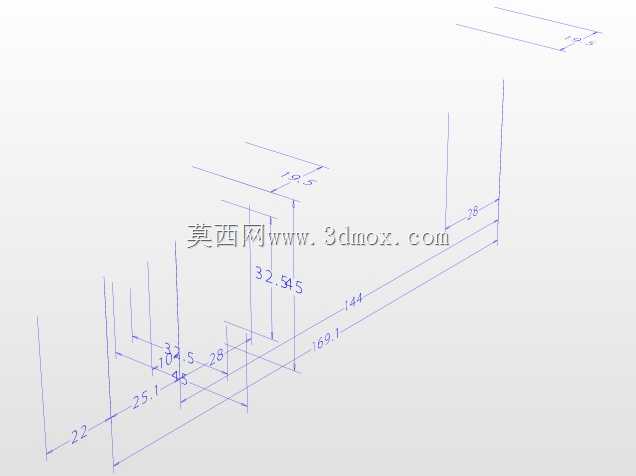

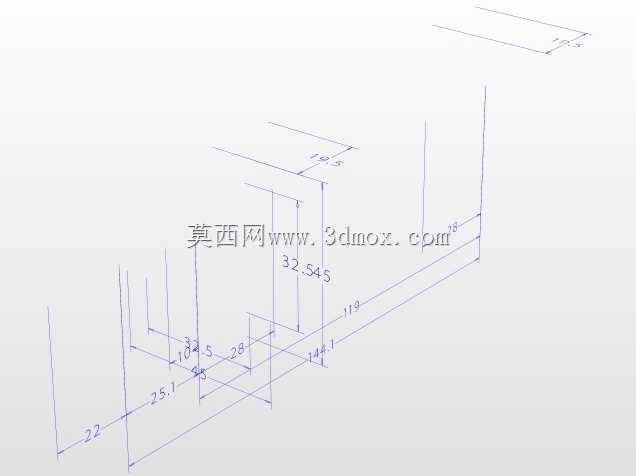

　　从尺寸边界来看，这款气缸的缸体总长度控制在130mm区间，缸体截面的安装孔位间距符合常规薄型缸的通用安装尺寸，活塞杆伸出端的轴径、螺纹规格都和同行程段的行业通用规格保持一致，设备维护更换时不需要重新调整安装位的加工尺寸，能直接替换同参数的现有气缸。在实际工况使用中，这类气缸主要承担短行程的直线往复驱动动作，比如工装夹具的工件夹紧、流水线工位的工件挡停、检测设备的探头进给、小型装配工位的零件推送，工作气压在常规0.4-0.6MPa的工厂气源环境下就能稳定输出推力，缸体内部的密封结构采用双向唇形密封圈，既可以保证活塞往复运动的密封性，又能降低运动过程中的摩擦阻力，减少长期运行的密封件磨损。建模过程中对缸体的所有安装孔位、活塞杆的同轴度、端盖的配合止口都做了公差匹配，比如缸体两端端盖的定位止口和缸筒内孔的同轴度控制在0.02mm以内，避免活塞运动过程中出现卡滞；活塞杆的表面粗糙度按照实际加工要求做了对应设置，保证密封件的使用寿命。另外缸体上的所有安装孔都做了沉头设计，安装时内六角螺栓可以完全沉入孔内，不会突出缸体表面，避免和周边的设备结构产生干涉，这也是紧凑安装场景下非常实用的设计细节。

　　对于做设备结构设计的工程师来说，这类气缸的三维模型可以直接导入装配体中做布局验证，提前核对安装空间、行程范围、连接配件的匹配度，避免实际加工装配时出现尺寸干涉、行程不足的问题；在做气动回路设计时，也可以根据模型上的气口位置提前排布气管走向，优化设备内部的管线布局，减少后期调试时的管线整改工作量。和长行程的标准气缸相比，这款薄型结构的气缸虽然行程不长，但在有限空间内的驱动适配性更强，尤其是在多工位并列排布的工装设计中，多个气缸可以紧密贴装在同一块安装板上，不需要预留额外的安装间隙，能大幅缩小工装整体的体积，让设备结构更加紧凑。
