阀块配套活塞头结构三维设计

在液压阀块、往复式流体控制设备的结构设计中，活塞头是直接决定腔室密封性能、动力传递效率的核心执行零件，这类零件的设计合理性会直接影响整套阀组的压力稳定性、动作响应速度与长期运行寿命，很多现场出现的内泄、压力建压不足、动作卡滞问题，追根溯源都能找到活塞头结构设计的缺陷。从实际工程应用场景来看，这类活塞头主要适配中小通径的方向控制阀、压力调节阀以及小型往复式增压阀块，安装在阀块的圆柱形腔室内，通过沿腔室轴线的往复位移，实现流体通路的切换、腔室容积的调整以及压力阈值的控制，在机床液压夹具回路、小型工程机械的制动阀组、工业自动化线的气动控制阀组中都有广泛应用。

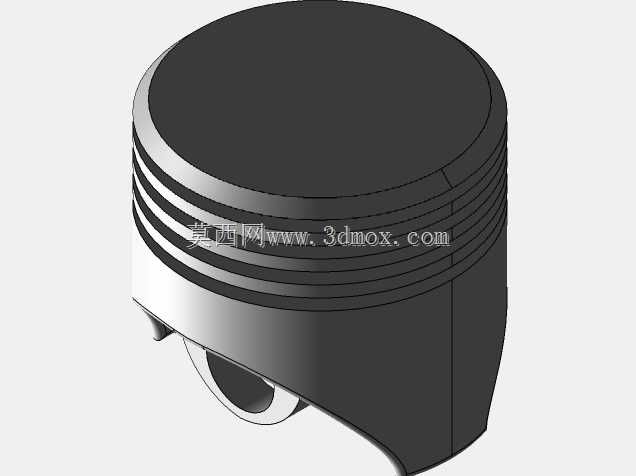

从功能特性层面看，这款活塞头的头部采用平顶式结构设计，顶面与腔室端盖的缓冲结构配合时，能够在行程末端形成均匀的挤压缓冲效果，避免活塞撞击端盖产生的振动与噪音；头部外圆设计有多道环形环槽，这些环槽是用来安装密封圈与导向环的，多道密封槽的布局可以实现分级密封，高压侧的密封圈承担主要的压力阻隔作用，后续环槽的密封圈可以逐步消减泄漏的流体压力，即使第一道密封圈出现轻微磨损，后续的密封结构依然能够保证腔室的压力保持能力，同时环槽之间的凸台可以作为导向支撑面，和阀块腔室内壁形成小间隙配合，避免活塞在往复运动中出现偏磨，降低卡滞的概率。活塞头下部的销孔结构是用来连接活塞杆或者传动销的，销孔的轴线与活塞头的外圆轴线保持严格的垂直相交，这个位置的形位公差控制是设计中的重点，如果销孔存在同轴度偏差或者轴线倾斜，会导致活塞杆运动时出现别劲的问题，轻则增大运动阻力、加速密封件磨损，重则会导致活塞在腔室内卡死，造成阀组动作失效。

在设计思路上，这款活塞头没有采用复杂的异形结构，整体以回转体结构为主体，仅在下部销孔位置做了局部的切削让位，这种设计一方面是为了降低加工难度，回转体部分可以通过数控车床一次装夹完成外圆、环槽、端面的加工，能够很好地保证各段外圆的同轴度，减少装夹带来的形位误差；另一方面，对称式的结构可以让活塞头在往复运动中保持质量分布均匀，高速往复动作时不会因为质量偏心产生额外的径向载荷，能够适配更高的动作频率。在安装边界的设计上，活塞头的最大外圆尺寸需要和阀块腔室的内径保持严格的配合公差，通常采用H8/f7的间隙配合，既能够保证活塞可以顺畅滑动，又不会因为间隙过大导致密封圈被挤入间隙造成剪切损坏；活塞头的总长度需要匹配腔室的行程长度，保证活塞在全行程运动时，下部的销孔连接结构不会和腔室的其他部件发生干涉，同时顶部的平顶结构在活塞到达上极限位置时，不会触碰腔室顶部的进油孔或者通气孔，避免流道被堵塞。

实际建模过程中，需要重点关注密封环槽的尺寸精度，环槽的宽度、深度需要和选用的密封圈规格完全匹配，槽口的倒角需要做圆滑处理，避免安装密封圈时被锐边割伤；销孔的内表面需要设计合适的粗糙度要求，通常要达到Ra1.6以上，减少传动销和销孔之间的磨损，同时销孔两端需要做倒角，方便传动销的装配，也能避免销孔边缘的应力集中。另外，活塞头的各段外圆之间需要设计微小的退刀槽，方便车削加工时的退刀，也能减少加工应力的集中，提升零件的长期使用强度。在材料适配层面，这类活塞头通常根据介质不同选用不同的材质，液压油介质下多选用45号钢做表面淬火处理，或者采用铝合金材质降低运动部件的质量，提升响应速度；水基介质或者腐蚀性介质下则会选用不锈钢材质，避免锈蚀导致的卡滞问题。很多新手设计这类零件时，容易忽略环槽的圆角设计，或者把活塞头的导向长度设计得过短，导致活塞运动时容易出现偏斜，反而会加速密封件的磨损，这款结构的导向段长度占到了总长度的六成以上，能够提供足够的支撑面积，即使在侧向力轻微存在的工况下，也能保持活塞的运动同轴度，减少偏磨的风险。
