液压阀块用双开口销式管路连接接头

　　在液压阀组集成设计、工业流体控制管路布设的现场场景里，这类双开口销结构的接头，主要承担阀块油口与外接管路之间的刚性连接、油路导通功能，相比传统螺纹旋接式接头，它的安装定位效率更高，抗管路振动松脱的表现更稳定，尤其适配工程机械、重型机床液压站这类存在持续工况振动的设备装配场景。从实际功能逻辑来看，接头主体为中空通油结构，两端的红色密封段直接对接管路或阀块油口的密封位，周向分布的四个绿色凸台是开口销的穿装定位基准，安装时不需要额外攻丝或者预留大的旋拧操作空间，只要将接头插入对应安装孔后，从凸台对应的销孔穿入开口销完成锁止，就能实现接头的轴向固定，避免油压波动或者设备振动导致接头脱出、漏油的问题。

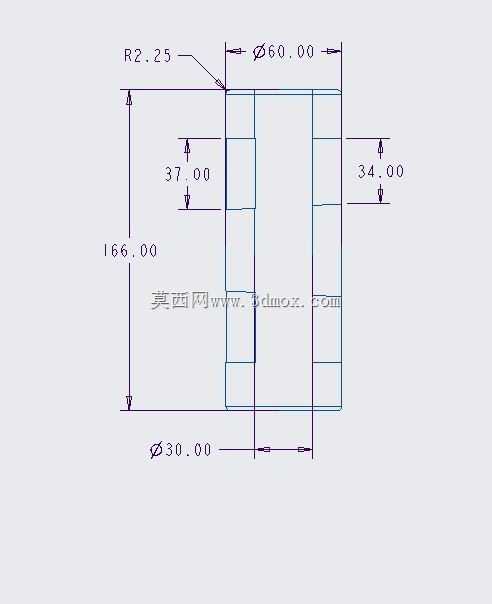

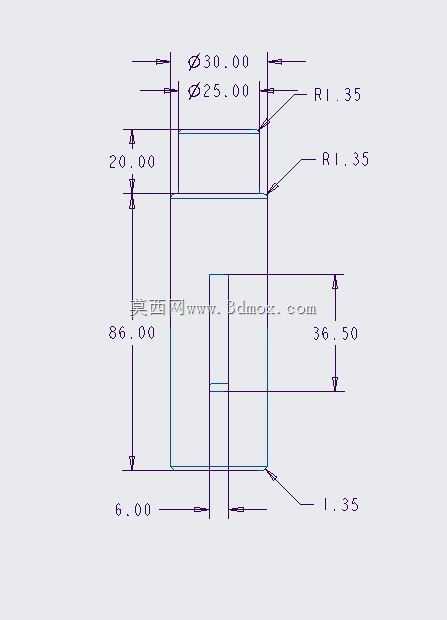

　　设计阶段首先要匹配阀块的安装孔位公差，接头主体的圆柱外径需要和阀块安装孔保持H7/h6的间隙配合，既保证安装时能顺利推入，又不会因为间隙过大导致密封件偏磨漏油；两端的密封段长度要结合阀块壁厚、管路插入深度做匹配，过短会导致密封压缩量不足出现渗油，过长则会占用阀块内部流道空间，造成通流截面变小产生不必要的压力损失。周向的四个销位凸台，设计时要保证两两对称分布，凸台的厚度要和配套开口销的直径匹配，销孔中心和接头端面的距离要满足开口销张开后的锁止空间，不会和阀块外壁、相邻管路产生干涉。

　　从安装边界来看，这类接头的径向安装空间只需要比接头主体外径大2-3mm即可，不需要像螺纹接头那样预留扳手的操作回转空间，在阀块布孔密度高、相邻油口间距小的集成阀组设计里，能大幅提升阀块的空间利用率，减少阀块的整体设计体积。实际选型使用时，要注意接头的通流内径和管路通径保持一致，避免通径突变产生的流阻增大、局部紊流问题，开口销的材质要选用弹性和韧性匹配的弹簧钢，避免长期受油压脉冲载荷出现销体断裂、锁止失效。另外接头主体的表面粗糙度要控制在Ra1.6以下，减少和密封件接触位置的磨损，延长密封件的使用寿命，密封段的倒角要做15度导向设计，安装时能顺利导入密封件，不会切伤密封胶圈。

　　在管路装配的工序里，这类接头可以提前预装在阀块上，完成整体阀组的压力测试后再对接外部管路，相比螺纹接头需要逐个旋紧、校核扭矩的操作，能缩短近三成的装配工时，而且后期维护拆卸时，只需要拔出开口销就能取出接头，不需要转动相邻管路，在狭小的设备安装舱内维护便利性更强。针对不同的工作介质，接头主体可以选用碳钢镀锌或者不锈钢材质，适配液压油、乳化液甚至部分腐蚀性流体的输送场景，销位凸台和接头主体采用一体加工成型，避免焊接结构带来的应力集中、焊缝渗漏隐患，所有锐边都做倒钝处理，避免安装时划伤操作人员或者损坏密封件。
